Zrozumienie oznaczeń prądu i diod to fundament dla każdego początkującego elektronika. Niezależnie od tego, czy marzysz o budowie własnych obwodów, czy chcesz lepiej zrozumieć działanie urządzeń elektronicznych, te podstawowe informacje otworzą przed Tobą fascynujący świat elektroniki. W tym artykule poznasz kluczowe pojęcia, symbole i zastosowania, które pomogą Ci pewnie stawiać pierwsze kroki w świecie prądu i diod.
Kluczowe wnioski:- Prąd elektryczny oznacza się symbolem "I" i mierzy w amperach (A).
- Kierunek przepływu prądu konwencjonalnego jest przeciwny do ruchu elektronów.
- Symbol diody to trójkąt z linią, wskazujący kierunek przewodzenia.
- Prawidłowe oznaczenie polaryzacji diody jest kluczowe dla jej funkcjonowania.
Polaryzacja diody: kierunek przewodzenia i zaporowy
Oznaczenia prądu i diod są kluczowe dla zrozumienia ich działania w obwodach elektronicznych. Dioda to element półprzewodnikowy, który przewodzi prąd głównie w jednym kierunku. Jej unikalne właściwości wynikają z polaryzacji, która determinuje, czy dioda przewodzi prąd, czy blokuje jego przepływ.
Kierunek przewodzenia diody to stan, w którym przepuszcza ona prąd z minimalnym oporem. W tym przypadku anoda (oznaczona symbolem "+") jest podłączona do dodatniego bieguna źródła napięcia, a katoda (oznaczona "-") do ujemnego. Oznaczenie diody na schematach elektrycznych przedstawia trójkąt wskazujący kierunek przepływu prądu, z linią prostopadłą do wierzchołka trójkąta.
Z kolei kierunek zaporowy występuje, gdy dioda blokuje przepływ prądu. Dzieje się tak, gdy polaryzacja jest odwrotna - anoda podłączona do ujemnego bieguna, a katoda do dodatniego. W tym stanie przez diodę przepływa jedynie niewielki prąd upływu. Znajomość tych zasad jest niezbędna przy projektowaniu i analizie obwodów elektronicznych.
Zastosowania diod w prostych obwodach elektronicznych
Diody, dzięki swoim unikalnym właściwościom, znajdują szerokie zastosowanie w elektronice. Jednym z najprostszych i najczęstszych zastosowań jest prostownik - układ służący do zamiany prądu zmiennego na pulsujący prąd stały. W tym przypadku oznaczenia prądowe na schemacie jasno wskazują kierunek przepływu prądu przez diodę.
Innym popularnym zastosowaniem są układy zabezpieczające przed odwrotną polaryzacją. Dioda podłączona szeregowo z obciążeniem chroni je przed uszkodzeniem w przypadku przypadkowego odwrócenia biegunów zasilania. To szczególnie ważne w urządzeniach zasilanych bateryjnie, gdzie łatwo o pomyłkę przy wymianie baterii.
Diody znajdują również zastosowanie w układach logicznych, gdzie służą do realizacji funkcji logicznych OR i AND. W tych przypadkach dioda oznaczenie na schemacie jest kluczowe dla zrozumienia działania całego układu. Projektanci często wykorzystują diody do ochrony wrażliwych elementów układu przed przepięciami i do stabilizacji napięcia.
Czytaj więcej: Przekładnia transformatora: Wzory i zasady działania przekładni
Pomiary prądu i napięcia w obwodach z diodami
Prawidłowe pomiary prądu i napięcia w obwodach z diodami są niezbędne do zrozumienia ich działania i diagnostyki ewentualnych problemów. Do pomiaru prądu używa się amperomierza, który zawsze podłącza się szeregowo z badanym elementem. Oznaczenia prądu na mierniku pomagają w prawidłowym odczycie wartości.
Pomiar napięcia na diodzie wykonuje się woltomierzem, podłączając go równolegle do badanego elementu. Ważne jest, aby zwrócić uwagę na polaryzację diody i odpowiednio dobrać zakres pomiarowy. W kierunku przewodzenia napięcie na diodzie krzemowej wynosi typowo około 0,6-0,7V, natomiast w kierunku zaporowym może sięgać kilkudziesięciu woltów.
- Zawsze sprawdzaj polaryzację diody przed pomiarem
- Używaj odpowiedniego zakresu pomiarowego na mierniku
- Pamiętaj o różnicy między pomiarem prądu (szeregowo) a napięcia (równolegle)
- Zwróć uwagę na jednostki - prąd mierzymy w amperach (A), napięcie w woltach (V)
Przy pomiarach w obwodach z diodami warto pamiętać o charakterystyce prądowo-napięciowej diody. W kierunku przewodzenia, nawet niewielka zmiana napięcia może spowodować znaczny wzrost prądu. Dlatego podczas pomiarów należy zachować szczególną ostrożność, aby nie przekroczyć maksymalnych parametrów diody.
Bezpieczeństwo pracy z prądem i elementami elektronicznymi
Bezpieczeństwo przy pracy z prądem i elementami elektronicznymi jest kluczowe dla każdego elektronika, niezależnie od poziomu zaawansowania. Podstawową zasadą jest zawsze wyłączanie zasilania przed dokonywaniem jakichkolwiek zmian w obwodzie. Nawet niewielkie napięcia mogą być niebezpieczne, szczególnie w przypadku wrażliwych elementów półprzewodnikowych.
Przy pracy z diodami i innymi elementami elektronicznymi ważne jest stosowanie odpowiednich narzędzi i sprzętu ochronnego. Izolowane śrubokręty, pincety antystatyczne czy maty uziemiające to podstawowe wyposażenie warsztatu elektronika. Pamiętaj, że oznaczenia prądowe na elementach i narzędziach są tam nie bez powodu - zawsze zwracaj na nie uwagę.
| Zagrożenie | Środki ostrożności |
| Porażenie prądem | Używaj izolowanych narzędzi, pracuj na wyłączonych obwodach |
| Uszkodzenie elementów ESD | Stosuj opaski antystatyczne, maty uziemiające |
| Poparzenia | Uważaj na rozgrzane elementy, używaj rękawic ochronnych |
Pamiętaj, że bezpieczeństwo to nie tylko ochrona przed porażeniem prądem, ale także dbałość o delikatne elementy elektroniczne. Wyładowania elektrostatyczne (ESD) mogą uszkodzić diody i inne półprzewodniki, dlatego zawsze stosuj odpowiednie zabezpieczenia antystatyczne. Prawidłowe oznaczenie diody i innych komponentów pomoże Ci uniknąć pomyłek, które mogłyby prowadzić do uszkodzeń lub niebezpiecznych sytuacji.
Podstawy przepływu prądu elektrycznego
Oznaczenia prądu są fundamentalne dla zrozumienia przepływu energii elektrycznej w obwodach. Prąd elektryczny to uporządkowany ruch ładunków elektrycznych, najczęściej elektronów, w przewodniku. Konwencjonalnie przyjmuje się, że prąd płynie od bieguna dodatniego do ujemnego, choć faktyczny ruch elektronów odbywa się w przeciwnym kierunku.
W układach elektrycznych prąd oznaczany jest symbolem "I" i mierzony w amperach (A). Warto pamiętać, że 1 amper to przepływ 1 kulomba ładunku elektrycznego w ciągu 1 sekundy. Znajomość tych podstawowych pojęć jest kluczowa dla prawidłowej interpretacji schematów elektrycznych i oznaczeń prądowych na komponentach.
Różne materiały mają różną zdolność do przewodzenia prądu. Metale, takie jak miedź czy aluminium, są doskonałymi przewodnikami, podczas gdy materiały jak guma czy plastik są izolatorami. Półprzewodniki, do których należą diody, zajmują miejsce pośrednie i ich przewodnictwo może być kontrolowane, co czyni je niezwykle użytecznymi w elektronice.
Rodzaje i charakterystyka diod półprzewodnikowych
Diody półprzewodnikowe to elementy o szerokim zastosowaniu w elektronice. Ich główną cechą jest zdolność do przewodzenia prądu głównie w jednym kierunku. Oznaczenie diody na schematach elektrycznych odzwierciedla tę właściwość - trójkąt wskazuje kierunek przepływu prądu, a linia prostopadła symbolizuje barierę dla prądu płynącego w przeciwnym kierunku.
Istnieje wiele rodzajów diod, każdy o specyficznych właściwościach i zastosowaniach. Najpopularniejsze to:
- Diody prostownicze - używane do zamiany prądu zmiennego na stały
- Diody Zenera - stosowane do stabilizacji napięcia
- Diody LED (Light Emitting Diode) - emitujące światło przy przepływie prądu
- Fotodiody - reagujące na światło zmianą przewodnictwa
Każdy typ diody ma charakterystyczne oznaczenia prądowe i napięciowe, które określają jej parametry pracy. Na przykład, diody LED mają określone napięcie przewodzenia i maksymalny prąd, przy którym mogą bezpiecznie pracować. Przekroczenie tych wartości może prowadzić do uszkodzenia lub skrócenia żywotności diody.
Symbole i oznaczenia prądu na schematach elektrycznych

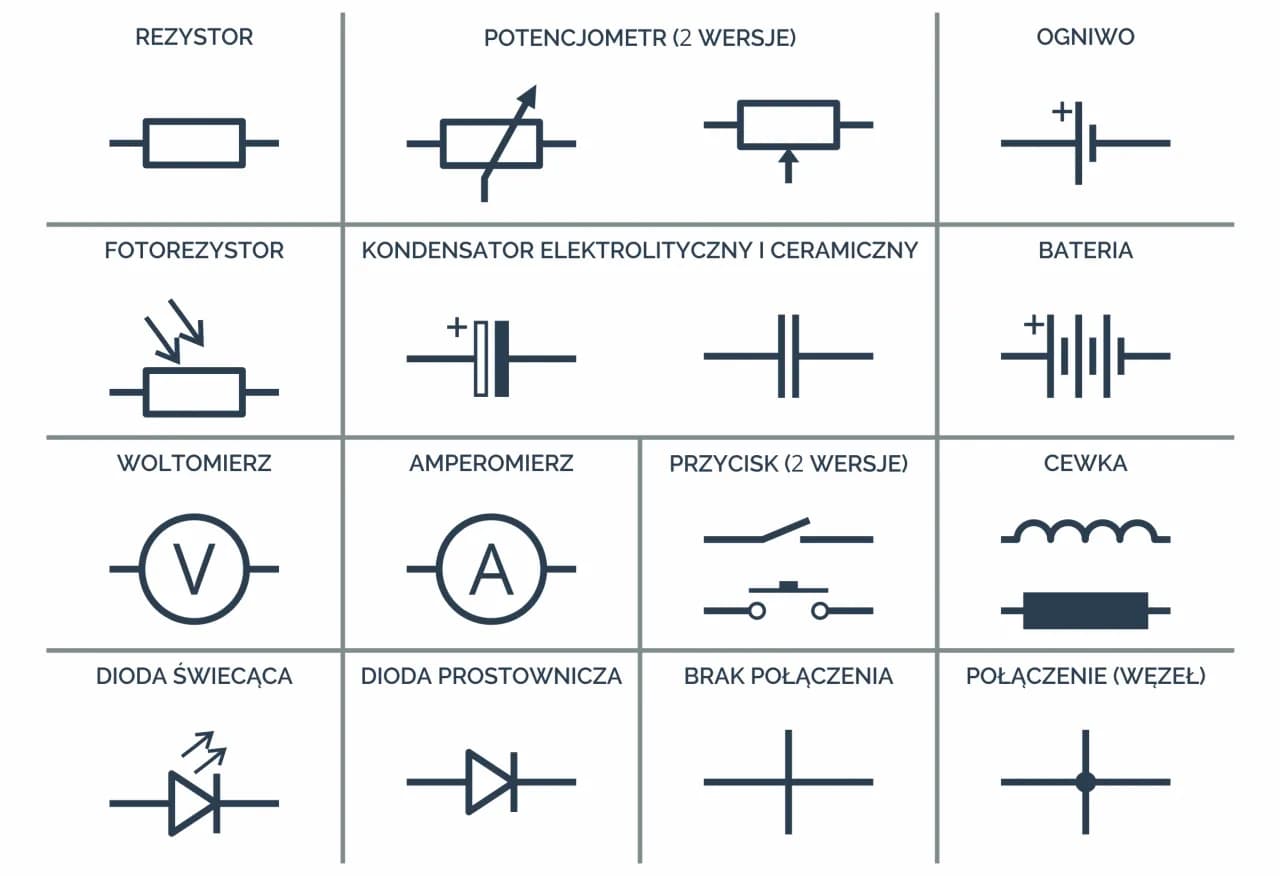

Schematy elektryczne to język komunikacji w świecie elektroniki. Oznaczenia prądu na tych schematach są kluczowe dla zrozumienia funkcjonowania obwodów. Prąd stały (DC) oznaczany jest zwykle linią prostą z symbolem + i -, podczas gdy prąd zmienny (AC) reprezentowany jest falą sinusoidalną.

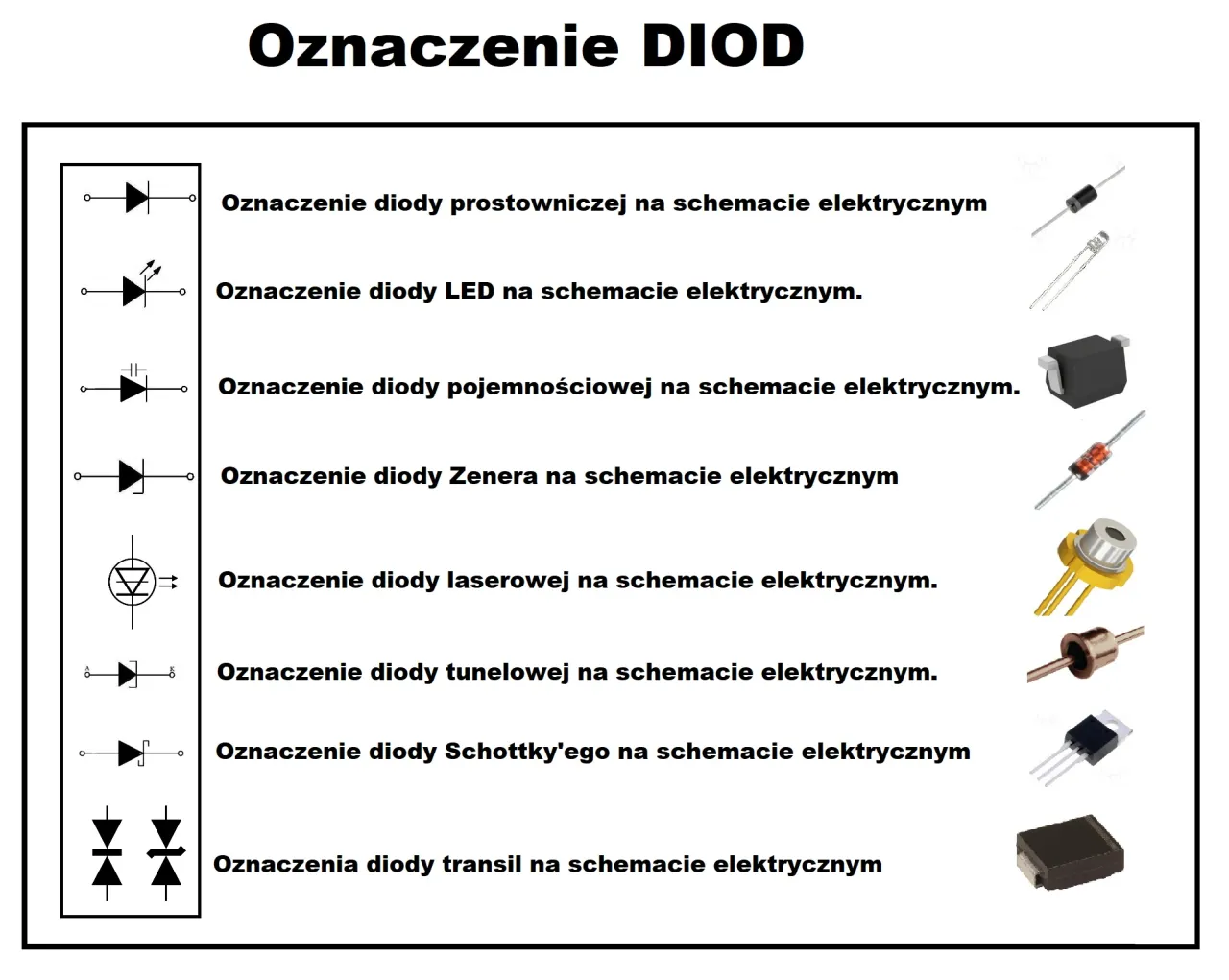

Dioda oznaczenie na schemacie to trójkąt z linią prostopadłą, ale różne typy diod mają swoje specyficzne symbole. Na przykład, dioda Zenera ma dodatkowe "zygzaki" na linii prostopadłej, a LED ma dodane strzałki symbolizujące emisję światła.
| Symbol | Znaczenie |
| → | Kierunek przepływu prądu |
| A | Amperomierz (pomiar prądu) |
| V | Woltomierz (pomiar napięcia) |
Prawidłowe odczytywanie oznaczeń prądowych i symboli na schematach jest niezbędne dla każdego, kto chce projektować, analizować lub naprawiać obwody elektroniczne. Warto poświęcić czas na dokładne zapoznanie się z tymi symbolami, gdyż stanowią one uniwersalny język elektroniki, zrozumiały dla specjalistów na całym świecie.
Podsumowanie
Zrozumienie oznaczeń prądu i diod jest kluczowe dla początkujących elektroników. Poznanie podstaw przepływu prądu, rodzajów diod, ich polaryzacji oraz zastosowań w obwodach pozwala na bezpieczną i efektywną pracę z elementami elektronicznymi. Prawidłowa interpretacja schematów, pomiary oraz przestrzeganie zasad bezpieczeństwa są niezbędne w praktyce elektronicznej.
Najważniejsze aspekty to rozróżnianie kierunku przewodzenia i zaporowego diod, umiejętność odczytywania symboli na schematach oraz świadomość zagrożeń związanych z prądem. Kluczowe jest też zrozumienie roli diod w prostownikach, układach zabezpieczających i logicznych. Te fundamentalne wiadomości stanowią solidną podstawę do dalszego rozwoju w dziedzinie elektroniki.
