Ogniwo Leclanchégo: Budowa, działanie i zastosowanie w praktyce

Ogniwo Leclanchégo, znane również jako ogniwo cynkowo-węglowe, to jedno z najpopularniejszych źródeł prądu stałego. Wynalezione w XIX wieku, nadal znajduje szerokie zastosowanie w wielu urządzeniach codziennego użytku. W tym artykule zgłębimy budowę, zasadę działania oraz praktyczne zastosowania tego wszechstronnego ogniwa.

Kluczowe wnioski:
  • Ogniwo Leclanchégo składa się z cynkowej anody, węglowej katody i elektrolitu z chlorku amonu.
  • Jego działanie opiera się na reakcji utleniania cynku i redukcji manganu, generując napięcie około 1,5 V.
  • Jest powszechnie stosowane w pilotach, zegarkach i innych małych urządzeniach elektronicznych.
  • Mimo prostej budowy, ogniwo Leclanchégo jest nadal rozwijane i udoskonalane technologicznie.

Historia i rozwój ogniwa Leclanchégo

Ogniwo Leclanchégo, znane również jako ogniwo cynkowo-węglowe, zostało wynalezione w 1866 roku przez francuskiego inżyniera Georges'a Leclanchégo. To przełomowe odkrycie zapoczątkowało erę przenośnych źródeł energii elektrycznej. Leclanche opracował swoje ogniwo, dążąc do stworzenia taniego i łatwego w produkcji źródła prądu stałego.

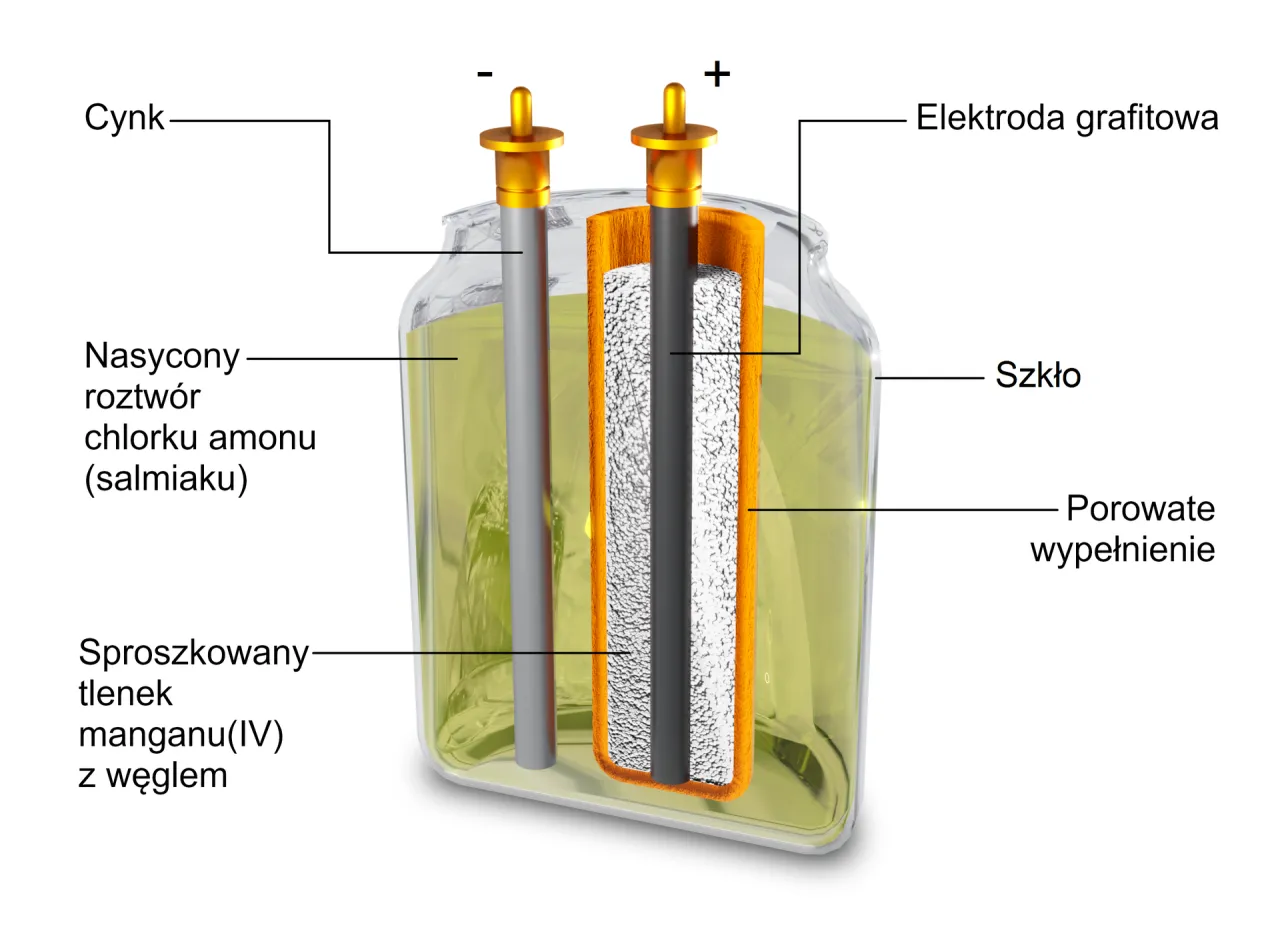

Pierwotna konstrukcja ogniwa Leclanchego składała się z cynkowego naczynia, które pełniło rolę anody, oraz porowatego naczynia wypełnionego mieszaniną dwutlenku manganu i węgla, stanowiącego katodę. Jako elektrolit wykorzystano roztwór chlorku amonu. Ta prosta, ale skuteczna konstrukcja szybko zyskała popularność ze względu na swoją niezawodność i stosunkowo niski koszt produkcji.

Z biegiem lat ogniwo Leclanchégo ewoluowało. Wprowadzono szereg modyfikacji, takich jak zastąpienie płynnego elektrolitu pastą, co znacznie zwiększyło bezpieczeństwo użytkowania i trwałość ogniwa. Mimo upływu ponad 150 lat od jego wynalezienia, podstawowa zasada działania pozostaje niezmienna, co świadczy o genialności oryginalnego projektu.

Budowa i komponenty ogniwa Leclanchégo

Współczesne ogniwo Leclanchégo zachowało podstawowe elementy oryginalnej konstrukcji, choć w zmodernizowanej formie. Główne komponenty to:

  • Anoda - wykonana z cynku, najczęściej w formie cylindra stanowiącego zewnętrzną obudowę ogniwa
  • Katoda - mieszanina dwutlenku manganu (MnO2) i sproszkowanego węgla
  • Elektrolit - pasta zawierająca chlorek amonu (NH4Cl) i chlorek cynku (ZnCl2)
  • Separator - porowata membrana oddzielająca anodę od katody

Cynkowa anoda pełni podwójną rolę - jest zarówno źródłem elektronów, jak i obudową ogniwa. Katoda, składająca się z mieszaniny dwutlenku manganu i węgla, jest umieszczona w środku ogniwa. Między anodą a katodą znajduje się elektrolit w postaci pasty, który umożliwia przepływ jonów.

Separator, wykonany najczęściej z celulozy lub innego porowatego materiału, zapobiega bezpośredniemu kontaktowi anody z katodą, jednocześnie pozwalając na swobodny przepływ jonów. Całość jest zamknięta w szczelnej obudowie z wyprowadzonymi biegunami - ujemnym (anoda) i dodatnim (katoda).

Czytaj więcej: Oznaczenia transformatora w schematach elektrycznych: Jak je rozpoznać?

Zasada działania i reakcje chemiczne w ogniwie

Ogniwo Leclanchégo działa na zasadzie reakcji utleniania-redukcji (redoks). Podczas pracy ogniwa zachodzą następujące procesy:

Na anodzie (biegun ujemny): Zachodzi proces utleniania cynku. Cynk oddaje elektrony, tworząc jony cynkowe: Zn → Zn2+ + 2e- Na katodzie (biegun dodatni): Dwutlenek manganu ulega redukcji, przyjmując elektrony: 2MnO2 + 2e- + 2NH4+ → Mn2O3 + 2NH3 + H2O

W wyniku tych reakcji powstaje różnica potencjałów między elektrodami, co prowadzi do generowania prądu elektrycznego. Standardowe napięcie ogniwa Leclanchégo wynosi około 1,5 V, co czyni je idealnym do zasilania wielu urządzeń codziennego użytku.

Warto zauważyć, że reakcje chemiczne w ogniwie są odwracalne tylko w ograniczonym stopniu. Z czasem produkty reakcji gromadzą się, a materiały elektrod ulegają zużyciu, co prowadzi do stopniowego spadku wydajności ogniwa. To zjawisko wyjaśnia, dlaczego baterie oparte na ogniwie Leclanchego mają ograniczoną żywotność i nie nadają się do wielokrotnego ładowania.

Zalety i wady ogniwa Leclanchégo

Zdjęcie Ogniwo Leclanchégo: Budowa, działanie i zastosowanie w praktyce

Ogniwo Leclanchégo, mimo swojej prostoty, posiada szereg zalet, które przyczyniły się do jego długotrwałej popularności. Jednocześnie ma ono pewne ograniczenia, które warto wziąć pod uwagę przy wyborze źródła zasilania.

Główne zalety ogniwa Leclanchego to:

  • Niska cena produkcji - wykorzystanie tanich i łatwo dostępnych materiałów
  • Długi okres przechowywania - ogniwa mogą być przechowywane przez lata bez znaczącej utraty pojemności
  • Stabilne napięcie wyjściowe - utrzymuje stałe napięcie przez większość okresu użytkowania
  • Bezpieczeństwo użytkowania - brak szkodliwych substancji i niskie ryzyko wycieku

Jednakże, ogniwo Leclanchégo ma również pewne wady:

  • Ograniczona pojemność - w porównaniu do nowszych technologii, jak baterie litowo-jonowe
  • Brak możliwości wielokrotnego ładowania - są to ogniwa jednorazowego użytku
  • Spadek wydajności w niskich temperaturach - zimą mogą wykazywać obniżoną sprawność
  • Ryzyko wycieku elektrolitu przy długotrwałym przechowywaniu - choć jest to rzadkie w nowoczesnych konstrukcjach

Mimo tych ograniczeń, ogniwa Leclanchégo nadal znajdują szerokie zastosowanie ze względu na ich niezawodność i niski koszt. Są idealne do urządzeń o niskim poborze prądu, gdzie długi czas pracy i stabilne napięcie są ważniejsze niż wysoka pojemność.

Zastosowania ogniwa w urządzeniach codziennego użytku

Ogniwo Leclanchégo znalazło szerokie zastosowanie w wielu urządzeniach codziennego użytku, głównie ze względu na swoją niezawodność i niski koszt. Jego popularność utrzymuje się mimo pojawienia się nowszych technologii baterii. Przyjrzyjmy się bliżej, gdzie najczęściej możemy spotkać te ogniwa.

Najpowszechniejsze zastosowania ogniwa Leclanchego to:

  • Piloty do telewizorów i innych urządzeń elektronicznych
  • Zegary ścienne i budziki
  • Latarki i lampy przenośne
  • Zabawki elektryczne
  • Przenośne radia
  • Urządzenia medyczne, np. termometry elektroniczne

W tych urządzeniach ogniwa Leclanchégo sprawdzają się doskonale ze względu na długi okres przechowywania i stabilne napięcie wyjściowe. Na przykład, w pilotach do telewizorów, które zużywają energię tylko w momencie naciskania przycisków, baterie te mogą działać przez wiele miesięcy, a nawet lat.

Ciekawostka: Czy wiesz, że przeciętne gospodarstwo domowe posiada od 10 do 30 urządzeń zasilanych bateriami opartymi na ogniwie Leclanchégo? To pokazuje, jak wszechobecna jest ta technologia w naszym codziennym życiu!

Warto również zauważyć, że ogniwa Leclanchégo są często wybierane do urządzeń awaryjnych, takich jak latarki czy radia używane w sytuacjach kryzysowych. Ich długi okres przechowywania bez znaczącej utraty pojemności sprawia, że są niezawodne nawet po długim czasie nieużywania.

Innowacje i przyszłość technologii ogniw Leclanchégo

Mimo że podstawowa koncepcja ogniwa Leclanchégo pozostaje niezmienna od ponad 150 lat, technologia ta nadal ewoluuje. Współcześni inżynierowie i naukowcy pracują nad udoskonaleniem tego klasycznego źródła energii, dążąc do poprawy jego wydajności i zmniejszenia wpływu na środowisko.

Niektóre z najnowszych innowacji w dziedzinie ogniw Leclanchego obejmują:

  • Wykorzystanie nanotechnologii do zwiększenia powierzchni elektrod
  • Opracowanie bardziej efektywnych materiałów katodowych
  • Wdrażanie przyjaznych dla środowiska elektrolitów
  • Udoskonalanie technik produkcji w celu zmniejszenia kosztów i poprawy wydajności

Jednym z najbardziej obiecujących kierunków rozwoju jest tworzenie ogniw Leclanchégo o zwiększonej pojemności. Naukowcy eksperymentują z nowymi materiałami katodowymi, takimi jak nanocząsteczki tlenku manganu, które mogą znacznie zwiększyć gęstość energii ogniwa.

Aspekt Tradycyjne ogniwo Innowacyjne ogniwo
Pojemność Standardowa Zwiększona o 20-30%
Żywotność Ograniczona Wydłużona
Wpływ na środowisko Umiarkowany Zmniejszony

Przyszłość ogniw Leclanchégo wydaje się obiecująca, mimo rosnącej popularności baterii litowo-jonowych. Ich prosta konstrukcja, niski koszt produkcji i niezawodność sprawiają, że nadal będą odgrywać istotną rolę w zasilaniu urządzeń o niskim poborze energii. Jednocześnie, rosnąca świadomość ekologiczna prowadzi do poszukiwania bardziej zrównoważonych rozwiązań w produkcji i recyklingu tych ogniw.

Podsumowując, ogniwo Leclanchégo, mimo swojego wieku, pozostaje ważnym elementem współczesnej technologii. Jego ewolucja i ciągłe udoskonalenia pokazują, że nawet klasyczne rozwiązania mogą być podstawą do innowacji. W najbliższych latach możemy spodziewać się dalszych ulepszeń, które sprawią, że to historyczne ogniwo pozostanie konkurencyjne w świecie nowoczesnych źródeł energii.

Podsumowanie

Ogniwo Leclanchégo, wynalezione w 1866 roku, pozostaje kluczowym elementem w świecie przenośnych źródeł energii. Jego prosta konstrukcja, składająca się z cynkowej anody, katody z dwutlenku manganu i węgla oraz elektrolitu z chlorku amonu, zapewnia stabilne napięcie 1,5 V, idealne do zasilania urządzeń codziennego użytku.

Mimo ograniczeń, takich jak brak możliwości wielokrotnego ładowania, ogniwo Leclanchégo nadal znajduje szerokie zastosowanie dzięki niskim kosztom produkcji i długiemu okresowi przechowywania. Współczesne badania skupiają się na zwiększeniu jego wydajności i zmniejszeniu wpływu na środowisko, co zapewnia tej technologii miejsce w przyszłości energetyki.
