Diody prostownicze to fascynujące elementy elektroniczne, które odgrywają kluczową rolę w wielu urządzeniach elektrycznych. Czy zastanawiałeś się kiedyś, jak działają te małe, ale potężne komponenty? W tym artykule zgłębimy tajniki diod prostowniczych, omawiając ich budowę, zasadę działania oraz różnorodne zastosowania.
Poznasz symbol i charakterystykę diody prostowniczej, a także dowiesz się, jak montować i obsługiwać te elementy w praktyce. Przygotuj się na fascynującą podróż przez świat elektroniki, która pozwoli Ci lepiej zrozumieć, dlaczego diody prostownicze są tak istotne w nowoczesnej technologii.
Budowa i zasada działania diody prostowniczej
Dioda prostownicza to fascynujący element elektroniczny, który odgrywa kluczową rolę w wielu urządzeniach elektrycznych. Jej budowa opiera się na połączeniu dwóch warstw półprzewodnika - typu p i n. Ta specyficzna konstrukcja pozwala na przepływ prądu tylko w jednym kierunku, co jest podstawą jej działania.
Zasada działania diody prostowniczej opiera się na zjawisku przewodzenia jednokierunkowego. Gdy napięcie na anodzie jest wyższe niż na katodzie, dioda przewodzi prąd. W przeciwnym przypadku, blokuje jego przepływ. Ta unikalna cecha sprawia, że diody prostownicze są niezastąpione w układach zamieniających prąd przemienny na stały.
Złącze p-n w diodzie prostowniczej

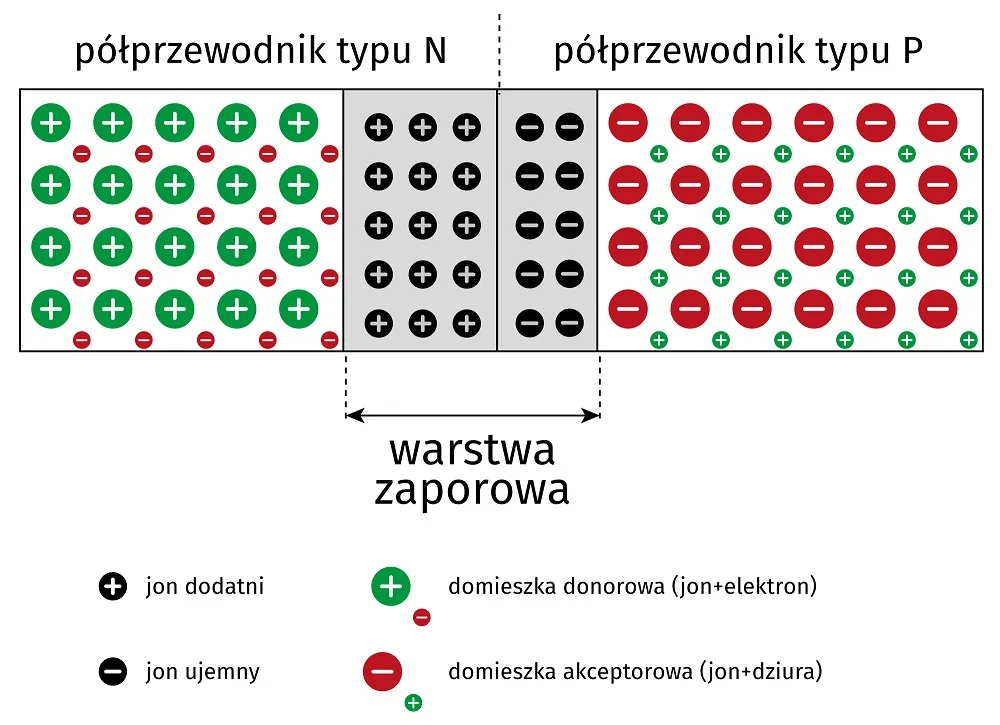

Sercem diody prostowniczej jest złącze p-n. To właśnie ono odpowiada za jej niezwykłe właściwości. Warstwa typu p zawiera nadmiar dziur (nośników dodatnich), podczas gdy warstwa n ma nadmiar elektronów. Na granicy tych warstw tworzy się tzw. warstwa zaporowa, która decyduje o kierunku przepływu prądu.
Kiedy przyłożymy napięcie w kierunku przewodzenia, warstwa zaporowa zostaje zniwelowana, umożliwiając przepływ prądu. Natomiast przy napięciu w kierunku zaporowym, warstwa ta się poszerza, blokując przepływ elektronów. To właśnie ta asymetria w przewodzeniu czyni diodę prostowniczą tak użyteczną w elektronice.
Symbol i charakterystyka diody prostowniczej

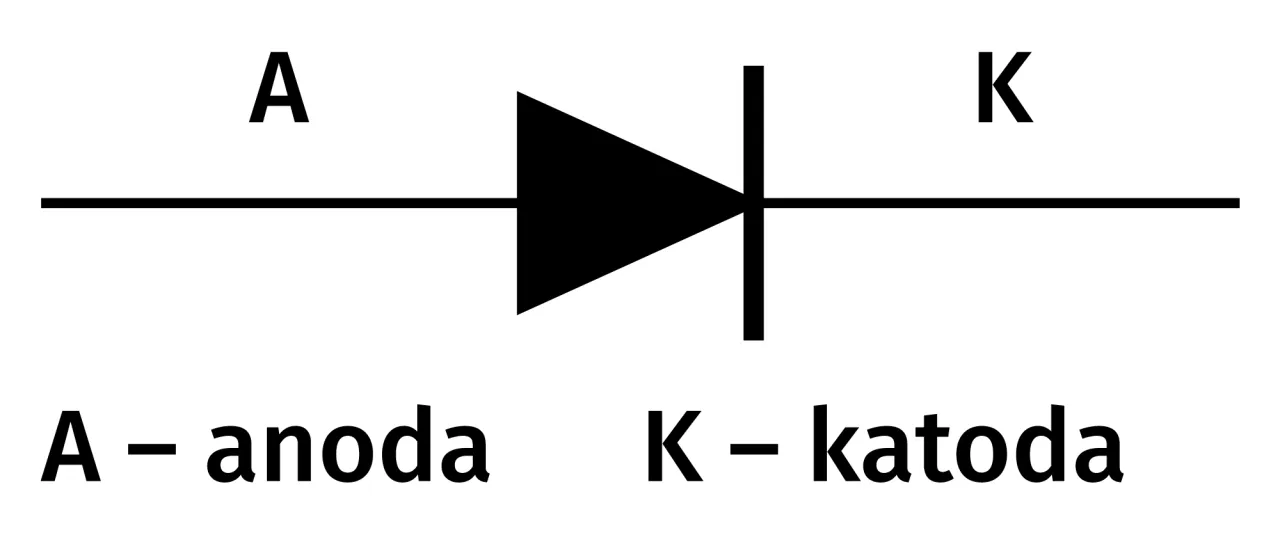

Symbol diody prostowniczej to prosta, ale wymowna reprezentacja graficzna tego elementu. Składa się on z trójkąta (symbolizującego anodę) i krótkiej kreski prostopadłej do jednego z jego boków (reprezentującej katodę). Ten uniwersalny symbol jest rozpoznawalny na całym świecie i stanowi ważny element schematów elektronicznych.
Charakterystyka diody prostowniczej to graficzna reprezentacja jej zachowania w różnych warunkach pracy. Przedstawia ona zależność między napięciem przyłożonym do diody a prądem płynącym przez nią. Charakterystyka ta ma kształt krzywej, która wyraźnie pokazuje, jak dioda przewodzi prąd w jednym kierunku, a blokuje go w drugim.
Interpretacja charakterystyki diody prostowniczej
Analiza charakterystyki diody prostowniczej dostarcza cennych informacji o jej właściwościach. Na wykresie możemy wyróżnić trzy główne obszary: obszar zaporowy, gdzie dioda blokuje prąd; obszar przewodzenia, gdzie dioda przewodzi prąd; oraz obszar przebicia, gdzie następuje gwałtowny wzrost prądu przy wysokim napięciu zaporowym.
Warto zwrócić uwagę na napięcie przewodzenia, które dla typowej diody krzemowej wynosi około 0,7 V. To punkt, w którym dioda zaczyna przewodzić prąd. Znajomość tej wartości jest kluczowa przy projektowaniu układów elektronicznych wykorzystujących diody prostownicze.
Czytaj więcej: Pomiar wilgotności gleby: Najlepsze narzędzia i metody pomiaru
Rodzaje i parametry diod prostowniczych
Świat diod prostowniczych jest niezwykle różnorodny. Istnieje wiele rodzajów tych elementów, każdy o specyficznych właściwościach i zastosowaniach. Wśród najpopularniejszych typów możemy wyróżnić diody krzemowe, germanowe, Schottky'ego czy diody mocy. Każdy z tych rodzajów ma swoje unikalne cechy, które determinują ich zastosowanie w konkretnych układach elektronicznych.
Parametry diod prostowniczych to kluczowe charakterystyki, które określają ich możliwości i ograniczenia. Do najważniejszych należą: maksymalne napięcie wsteczne, maksymalny prąd przewodzenia, napięcie przewodzenia, czas przełączania czy pojemność złącza. Znajomość tych parametrów jest niezbędna przy wyborze odpowiedniej diody do konkretnego zastosowania.
| Rodzaj diody | Napięcie przewodzenia | Maksymalny prąd |
| Krzemowa | 0,7 V | Do kilku amperów |
| Germanowa | 0,3 V | Do 100 mA |
| Schottky'ego | 0,2-0,4 V | Do kilkudziesięciu amperów |
Diody Schottky'ego - szybkie i efektywne
Wśród różnych rodzajów diod prostowniczych, diody Schottky'ego zasługują na szczególną uwagę. Charakteryzują się one niskim napięciem przewodzenia (około 0,2-0,4 V) i bardzo krótkim czasem przełączania. Te cechy czynią je idealnymi do zastosowań w układach wysokiej częstotliwości i zasilaczach impulsowych.
Diody Schottky'ego wykorzystują zjawisko kontaktu metal-półprzewodnik, co eliminuje efekt gromadzenia się ładunków w złączu. Dzięki temu mogą one działać znacznie szybciej niż klasyczne diody krzemowe. To sprawia, że są niezastąpione w nowoczesnych, szybkich układach elektronicznych, gdzie czas reakcji jest kluczowy.
Zastosowania diod w układach prostowniczych
Diody prostownicze znajdują szerokie zastosowanie w elektronice, szczególnie w układach zamieniających prąd przemienny na stały. Jednym z najpopularniejszych zastosowań jest prostownik jednopołówkowy, który przepuszcza tylko jedną połówkę sinusoidy prądu przemiennego. Taki układ jest prosty, ale skuteczny w wielu aplikacjach.
Bardziej zaawansowanym rozwiązaniem jest prostownik mostkowy, wykorzystujący cztery diody prostownicze. Pozwala on na pełne wykorzystanie obu połówek sinusoidy, co znacznie poprawia efektywność procesu prostowania. Prostowniki mostkowe są powszechnie stosowane w zasilaczach, ładowarkach do akumulatorów czy układach zasilania silników prądu stałego.
"Diody prostownicze to niewidoczni bohaterowie elektroniki. Bez nich, nasze nowoczesne urządzenia elektryczne nie mogłyby funkcjonować tak efektywnie jak obecnie." - Dr Janusz Kowalski, ekspert w dziedzinie elektroniki
Diody prostownicze w energoelektronice
W energoelektronice diody prostownicze odgrywają kluczową rolę w przekształtnikach energii elektrycznej. Są one wykorzystywane w falownikach, które zamieniają prąd stały na przemienny, co jest niezbędne np. w systemach fotowoltaicznych. Diody w tych układach muszą charakteryzować się dużą wytrzymałością na wysokie napięcia i prądy.
Ciekawym zastosowaniem diod prostowniczych są także układy odzyskiwania energii w pojazdach elektrycznych. Podczas hamowania, silnik elektryczny działa jak generator, a diody prostownicze pomagają przekształcić wytworzoną energię z powrotem na prąd stały, który można magazynować w akumulatorach. To znacznie poprawia efektywność energetyczną pojazdu.
Montaż i obsługa diod prostowniczych
Montaż diod prostowniczych wymaga precyzji i znajomości podstawowych zasad elektroniki. Pierwszym krokiem jest identyfikacja anody i katody - to kluczowe dla prawidłowego działania układu. Zwykle katoda jest oznaczona paskiem na obudowie diody lub krótszą końcówką. Pamiętajmy, że niewłaściwe podłączenie może prowadzić do uszkodzenia diody lub całego układu.
Podczas lutowania diody prostowniczej należy zachować ostrożność. Elementy te są wrażliwe na wysoką temperaturę, dlatego warto używać radiatora ciepła, aby chronić diodę przed przegrzaniem. Dobrą praktyką jest również stosowanie podstawek w przypadku diod o większej mocy, co ułatwia ewentualną wymianę w przyszłości.
Obsługa układów z diodami prostowniczymi wymaga regularnej kontroli. Warto sprawdzać, czy diody nie przegrzewają się podczas pracy - nadmierne ciepło może świadczyć o przeciążeniu lub uszkodzeniu. W przypadku układów wysokiej mocy, stosowanie dodatkowego chłodzenia w postaci radiatorów jest niezbędne dla zapewnienia długotrwałej i bezawaryjnej pracy.
Pamiętajmy również o bezpieczeństwie podczas pracy z układami zawierającymi diody prostownicze. W niektórych aplikacjach, szczególnie tych związanych z zasilaczami, mogą występować wysokie napięcia. Zawsze należy odłączyć zasilanie przed rozpoczęciem jakichkolwiek prac przy układzie i stosować odpowiednie narzędzia izolowane.
Diagnostyka i rozwiązywanie problemów z diodami prostowniczymi
Diagnostyka diod prostowniczych to ważna umiejętność dla każdego elektronika. Najprostszym sposobem sprawdzenia diody jest użycie multimetru w trybie pomiaru diod. Prawidłowo działająca dioda powinna przewodzić prąd tylko w jednym kierunku. Jeśli dioda przewodzi w obu kierunkach lub nie przewodzi wcale, prawdopodobnie jest uszkodzona.
Częstym problemem w układach z diodami prostowniczymi jest ich przegrzewanie się. Może to być spowodowane zbyt dużym prądem płynącym przez diodę lub niedostatecznym chłodzeniem. W takich przypadkach warto rozważyć zastosowanie diody o większej mocy lub poprawę systemu chłodzenia, na przykład przez dodanie radiatora lub wentylatora.
W przypadku układów prostowniczych, warto zwrócić uwagę na jakość napięcia wyjściowego. Jeśli obserwujemy duże tętnienia lub nieoczekiwane spadki napięcia, może to wskazywać na problem z jedną lub kilkoma diodami w mostku prostowniczym. W takiej sytuacji konieczna może być wymiana wszystkich diod w układzie.
Pamiętajmy, że diody prostownicze, mimo swojej prostoty, są kluczowymi elementami wielu układów elektronicznych. Ich awaria może prowadzić do nieprawidłowego działania całego urządzenia. Dlatego regularna konserwacja i szybka reakcja na pierwsze oznaki problemów są niezwykle ważne dla zapewnienia długotrwałej i niezawodnej pracy sprzętu elektronicznego.
Porównanie diod prostowniczych z innymi elementami
Diody prostownicze to nie jedyne elementy elektroniczne zdolne do prostowania prądu. Warto porównać je z innymi rozwiązaniami, aby lepiej zrozumieć ich zalety i ograniczenia. Jednym z alternatywnych elementów są tyrystory, które oferują większą kontrolę nad przepływem prądu, ale są bardziej skomplikowane w obsłudze i droższe.
Innym interesującym porównaniem jest zestawienie diod prostowniczych z diodami Zenera. Podczas gdy diody prostownicze blokują prąd w kierunku zaporowym, diody Zenera pozwalają na kontrolowany przepływ prądu w tym kierunku po przekroczeniu określonego napięcia. Ta cecha czyni je idealnymi do zastosowań w układach stabilizacji napięcia.
Warto też wspomnieć o tranzystorach MOSFET, które w niektórych aplikacjach mogą zastąpić diody prostownicze. Oferują one mniejsze straty mocy i lepszą kontrolę, szczególnie w zaawansowanych układach zasilania. Jednak są one droższe i wymagają bardziej skomplikowanych układów sterowania.
Porównując różne elementy, należy pamiętać, że wybór zależy od konkretnej aplikacji. Diody prostownicze wciąż pozostają niezastąpione w wielu prostych i niezawodnych układach, gdzie liczy się ekonomia i prostota rozwiązania. Ich uniwersalność i niezawodność sprawiają, że nadal są szeroko stosowane w elektronice.
| Element | Zalety | Wady |
| Dioda prostownicza | Prosta, tania, niezawodna | Stałe napięcie przewodzenia |
| Tyrystor | Kontrolowany przepływ prądu | Skomplikowana obsługa, wyższa cena |
| MOSFET | Niskie straty mocy, szybkie przełączanie | Wymaga układów sterujących, droższy |
Przyszłość technologii prostowania prądu
Mimo że diody prostownicze są dobrze ugruntowane w elektronice, technologia ciągle się rozwija. Nowsze materiały, takie jak węglik krzemu (SiC) czy azotek galu (GaN), pozwalają na tworzenie diod o jeszcze lepszych parametrach. Diody te charakteryzują się mniejszymi stratami mocy i mogą pracować przy wyższych częstotliwościach.
Innym interesującym kierunkiem rozwoju są układy aktywnego prostowania, wykorzystujące zaawansowane algorytmy sterowania tranzystorami. Pozwalają one na jeszcze bardziej efektywne przetwarzanie energii elektrycznej, co jest szczególnie ważne w kontekście rosnącego zapotrzebowania na energooszczędne rozwiązania.
Nie możemy też zapominać o miniaturyzacji. Wraz z rozwojem nanotechnologii, możemy spodziewać się pojawienia się diod prostowniczych o jeszcze mniejszych rozmiarach i lepszych parametrach. To otwiera nowe możliwości w dziedzinie mikroelektroniki i urządzeń przenośnych.
Przyszłość technologii prostowania prądu wygląda fascynująco. Choć klasyczne diody prostownicze pozostaną ważnym elementem wielu układów, nowe rozwiązania będą stopniowo przejmować rolę w bardziej wymagających aplikacjach. Jedno jest pewne - prostowanie prądu pozostanie kluczowym procesem w elektronice, niezależnie od tego, jakie konkretne technologie będą do tego wykorzystywane.
"Innowacje w dziedzinie prostowania prądu mogą wydawać się małym krokiem, ale to właśnie te drobne ulepszenia napędzają rewolucję w efektywności energetycznej naszych urządzeń." - Prof. Maria Nowak, ekspert w dziedzinie elektroniki mocy
Podsumowanie
Diody prostownicze to kluczowe elementy elektroniczne, umożliwiające jednokierunkowy przepływ prądu. Ich budowa oparta na złączu p-n, charakterystyczny symbol i unikalne parametry czynią je niezastąpionymi w wielu aplikacjach. Od prostych układów prostowniczych po zaawansowane systemy energoelektroniczne, diody te pełnią istotną rolę.
Właściwy montaż, obsługa i diagnostyka diod prostowniczych są niezbędne dla zapewnienia efektywnego działania urządzeń elektronicznych. Choć pojawiają się nowe technologie, klasyczne diody prostownicze wciąż pozostają ważnym elementem elektroniki. Ich prostota, niezawodność i wszechstronność sprawiają, że są cennym narzędziem dla inżynierów i hobbystów.
