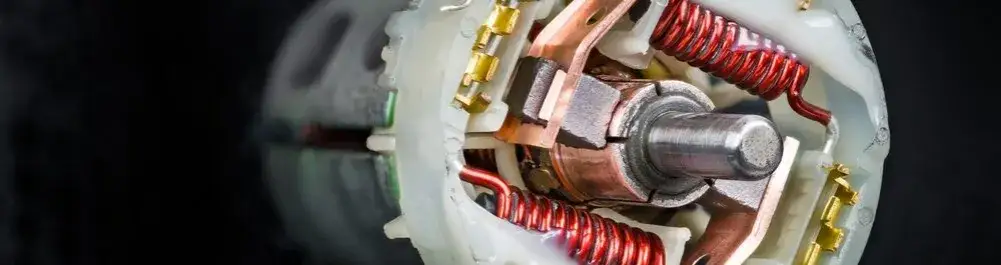

Cewka to kluczowy element każdego silnika elektrycznego, odpowiadający za przekształcanie energii elektrycznej w mechaniczną. W tym artykule zgłębimy jej działanie, skupiając się na praktycznych aspektach. Poznasz budowę cewki, jej rolę w wytwarzaniu pola magnetycznego oraz wpływ na wydajność silnika.
Kluczowe wnioski:- Cewka w silniku elektrycznym tworzy pole magnetyczne, które wprawia wirnik w ruch obrotowy.
- Liczba zwojów i materiał cewki mają znaczący wpływ na moc i sprawność silnika.
- Cewki występują zarówno w stojanie, jak i wirniku silnika, pełniąc różne funkcje.
- Prawidłowa konserwacja cewek jest kluczowa dla długotrwałej pracy silnika elektrycznego.
- Innowacje w projektowaniu cewek, takie jak wykorzystanie nadprzewodników, mogą znacznie poprawić wydajność silników.
Budowa i rodzaje cewek w silnikach elektrycznych
Cewka silnika elektrycznego to kluczowy element, który przekształca energię elektryczną w mechaniczną. Składa się z zwojów drutu miedzianego, nawiniętego na rdzeń ferromagnetyczny. Rdzeń ten zwiększa intensywność pola magnetycznego wytwarzanego przez cewkę, co przekłada się na większą efektywność silnika.
Istnieją różne rodzaje cewek stosowanych w silnikach elektrycznych. Najpopularniejsze to cewki stojana i wirnika. Cewki stojana są umieszczone w nieruchomej części silnika i tworzą stałe pole magnetyczne. Natomiast cewki wirnika, zamontowane na obracającej się części, reagują na to pole, generując ruch obrotowy.
Warto wspomnieć o cewkach pomocniczych, które pełnią specyficzne funkcje w niektórych typach silników. Na przykład, w silnikach jednofazowych cewka do silnika elektrycznego rozruchowa pomaga w rozpoczęciu obrotów. Cewki kompensacyjne z kolei służą do redukcji niekorzystnych efektów magnetycznych, poprawiając wydajność maszyny.
Konstrukcja cewek może się różnić w zależności od typu i przeznaczenia silnika. W silnikach wysokoobrotowych stosuje się cewki o mniejszej liczbie zwojów, ale z grubszego drutu. Z kolei w silnikach wolnoobrotowych preferowane są cewki o większej liczbie cienkich zwojów. Ta różnorodność pozwala na optymalizację pracy silnika do konkretnych zastosowań.
Specjalistyczne typy cewek
Oprócz standardowych rozwiązań, w niektórych zaawansowanych silnikach elektrycznych stosuje się specjalistyczne typy cewek. Jednym z przykładów są cewki nadprzewodzące, które praktycznie nie wykazują oporu elektrycznego. Dzięki temu mogą przewodzić prąd o znacznie większym natężeniu, co przekłada się na generowanie silniejszego pola magnetycznego.
Innym ciekawym typem są cewki z rdzeniem powietrznym, stosowane w silnikach precyzyjnych. Brak rdzenia ferromagnetycznego eliminuje problem nasycenia magnetycznego, co pozwala na bardzo dokładną kontrolę ruchu. Takie rozwiązania znajdują zastosowanie m.in. w robotyce i przemyśle półprzewodnikowym.
Zasada działania cewki w silniku elektrycznym
Cewka silnika elektrycznego działa na podstawie zjawiska elektromagnetyzmu. Gdy przepływa przez nią prąd elektryczny, wytwarza się wokół niej pole magnetyczne. To pole oddziałuje z polem magnetycznym wytwarzanym przez magnesy stałe lub inne cewki w silniku, co prowadzi do powstania siły elektromagnetycznej.
W przypadku silników prądu stałego, cewki wirnika są zasilane przez komutator. Komutator zmienia kierunek przepływu prądu w cewkach wirnika w taki sposób, aby siła elektromagnetyczna zawsze działała w tym samym kierunku. Dzięki temu wirnik obraca się w sposób ciągły, przekształcając energię elektryczną w ruch obrotowy.
W silnikach prądu przemiennego zasada działania jest nieco inna. Tutaj cewka do silnika elektrycznego w stojanie jest zasilana prądem zmiennym, co powoduje powstanie wirującego pola magnetycznego. To pole indukuje prądy w cewkach wirnika, które z kolei wytwarzają własne pole magnetyczne. Interakcja tych pól prowadzi do powstania momentu obrotowego.
Warto zauważyć, że w niektórych typach silników, takich jak silniki krokowe, cewki są zasilane w określonej sekwencji. Pozwala to na precyzyjną kontrolę ruchu obrotowego, co jest niezwykle przydatne w aplikacjach wymagających dokładnego pozycjonowania.
Zjawisko indukcji elektromagnetycznej w cewkach
Oprócz wytwarzania pola magnetycznego, cewki w silnikach elektrycznych wykorzystują również zjawisko indukcji elektromagnetycznej. Gdy wirujące pole magnetyczne przecina cewki wirnika, indukuje się w nich napięcie. To zjawisko jest podstawą działania nie tylko silników, ale także generatorów elektrycznych.
Ciekawe jest to, że to samo zjawisko może być wykorzystywane do hamowania silnika. Gdy odłączymy zasilanie i obciążymy cewki wirnika, indukowane w nich napięcie będzie przeciwdziałać ruchowi, co prowadzi do szybkiego zatrzymania silnika. Jest to często wykorzystywane w systemach hamowania regeneracyjnego w pojazdach elektrycznych.
Czytaj więcej: Poradnik po STM32F4: Cechy i możliwości mikrokontrolera STM32F4
Rola cewki w wytwarzaniu pola magnetycznego
Główną rolą cewki silnika elektrycznego jest wytwarzanie pola magnetycznego. Siła tego pola zależy od kilku czynników, w tym liczby zwojów cewki, natężenia prądu przepływającego przez nią oraz właściwości magnetycznych rdzenia. Im więcej zwojów i silniejszy prąd, tym mocniejsze pole magnetyczne.
Pole magnetyczne wytwarzane przez cewkę ma kluczowe znaczenie dla funkcjonowania silnika. W przypadku silników prądu stałego, interakcja między polem magnetycznym cewek wirnika a polem magnesów stałych lub elektromagnesów stojana generuje moment obrotowy. W silnikach indukcyjnych, wirujące pole magnetyczne stojana indukuje prądy w wirniku, co również prowadzi do powstania momentu obrotowego.
Warto zauważyć, że kształt i układ cewek w silniku ma duży wpływ na rozkład pola magnetycznego. Na przykład, w silnikach bezszczotkowych prądu stałego, cewki są często ułożone w kształcie gwiazdy, co pozwala na uzyskanie równomiernego rozkładu pola magnetycznego wokół wirnika.
Ciekawym aspektem jest również zjawisko nasycenia magnetycznego. Gdy natężenie pola magnetycznego osiągnie pewną wartość, dalsze zwiększanie prądu w cewce nie prowadzi już do proporcjonalnego wzrostu siły pola. To ograniczenie trzeba brać pod uwagę przy projektowaniu i eksploatacji silników elektrycznych.
Wpływ geometrii cewki na pole magnetyczne
Geometria cewki ma znaczący wpływ na charakterystykę wytworzonego pola magnetycznego. Cewki o kształcie solenoidu generują pole magnetyczne podobne do pola magnesu sztabkowego. Z kolei cewki toroidalne tworzą pole zamknięte wewnątrz toroidu, co minimalizuje straty energii i interferencje z innymi elementami układu.
W zaawansowanych konstrukcjach silników stosuje się czasem cewki o specjalnych kształtach, na przykład cewki Helmholtza. Takie cewki pozwalają na uzyskanie bardzo jednorodnego pola magnetycznego w określonej przestrzeni, co może być kluczowe dla precyzyjnego sterowania ruchem wirnika.
Wpływ cewki na moment obrotowy i moc silnika
Cewka silnika elektrycznego ma bezpośredni wpływ na moment obrotowy i moc silnika. Moment obrotowy jest proporcjonalny do siły pola magnetycznego wytwarzanego przez cewki oraz do natężenia prądu płynącego przez nie. Im silniejsze pole magnetyczne i większy prąd, tym większy moment obrotowy może wygenerować silnik.
Liczba zwojów w cewce również odgrywa istotną rolę. Więcej zwojów oznacza silniejsze pole magnetyczne przy tym samym prądzie, ale jednocześnie zwiększa rezystancję cewki. To z kolei może prowadzić do większych strat cieplnych. Projektanci silników muszą znaleźć optymalny kompromis między tymi czynnikami.
Warto zauważyć, że układ cewek w silniku ma wpływ na charakterystykę momentu obrotowego. Na przykład, w silnikach synchronicznych z magnesami trwałymi, odpowiednie rozmieszczenie cewek stojana pozwala na uzyskanie sinusoidalnej charakterystyki momentu, co przekłada się na płynną pracę silnika.
Ciekawym aspektem jest także wpływ cewek na sprawność silnika. Cewka do silnika elektrycznego o zbyt dużej rezystancji będzie generować znaczne straty cieplne, obniżając ogólną sprawność urządzenia. Z drugiej strony, cewki o zbyt małej rezystancji mogą prowadzić do nadmiernych prądów rozruchowych, co również nie jest korzystne.
Warto pamiętać, że odpowiednio zaprojektowane i wykonane cewki są kluczem do uzyskania wysokiej sprawności i mocy silnika elektrycznego. Dlatego też producenci nieustannie pracują nad nowymi materiałami i technikami produkcji cewek.
Optymalizacja cewek dla różnych zastosowań
W zależności od przeznaczenia silnika, cewki mogą być optymalizowane pod kątem różnych parametrów. W silnikach wysokoobrotowych stosuje się często cewki o mniejszej liczbie zwojów, ale z grubszego drutu, co pozwala na przepływ większych prądów. Z kolei w silnikach o dużym momencie obrotowym preferowane są cewki o większej liczbie zwojów.
Interesującym rozwiązaniem są cewki z uzwojeniem skośnym. Taka konstrukcja pozwala na redukcję pulsacji momentu obrotowego, co przekłada się na cichszą i bardziej płynną pracę silnika. Jest to szczególnie istotne w aplikacjach wymagających precyzyjnego sterowania, takich jak serwonapędy czy silniki w robotyce.
Cewki w silnikach prądu stałego i przemiennego
Cewka silnika elektrycznego pełni różne funkcje w zależności od typu silnika. W silnikach prądu stałego, cewki wirnika (zwane też kotwicą) są zasilane przez komutator, który zmienia kierunek przepływu prądu. To pozwala na ciągły obrót wirnika. Cewki stojana w tych silnikach mogą być zastąpione przez magnesy trwałe, co upraszcza konstrukcję.
W silnikach prądu przemiennego sytuacja wygląda inaczej. Tutaj cewka do silnika elektrycznego w stojanie wytwarza wirujące pole magnetyczne. W silnikach indukcyjnych to pole indukuje prądy w wirniku, podczas gdy w silnikach synchronicznych wirnik obraca się z prędkością pola wirującego. Ciekawe jest to, że w niektórych nowoczesnych silnikach przemiennych stosuje się zaawansowane układy cewek, które pozwalają na precyzyjną kontrolę momentu obrotowego.
Porównanie efektywności cewek w różnych typach silników
Warto zwrócić uwagę na różnice w efektywności cewek w silnikach prądu stałego i przemiennego. Silniki prądu stałego z komutatorem mają tendencję do generowania większych strat energii ze względu na tarcie szczotek. Z kolei silniki prądu przemiennego, szczególnie te z magnesami trwałymi, mogą osiągać wyższą sprawność dzięki eliminacji strat w wirniku.
| Typ silnika | Zalety cewek | Wady cewek |
| Prądu stałego | Łatwa kontrola prędkości | Straty na komutatorze |
| Prądu przemiennego | Wysoka sprawność | Skomplikowana konstrukcja |
Materiały i technologie produkcji cewek silnikowych
Produkcja wysokiej jakości cewek silnikowych wymaga zastosowania specjalistycznych materiałów i zaawansowanych technologii. Najczęściej używanym materiałem do wykonania uzwojeń jest miedź, ze względu na jej doskonałe przewodnictwo elektryczne. Jednak w niektórych aplikacjach stosuje się również aluminium, które jest lżejsze i tańsze, choć ma nieco gorsze właściwości przewodzące.
Izolacja cewek to kolejny kluczowy aspekt. Nowoczesne materiały izolacyjne, takie jak poliamidy czy aramidy, zapewniają doskonałą ochronę przed przebiciami elektrycznymi i wysokimi temperaturami. Ciekawostką jest, że w niektórych zaawansowanych silnikach stosuje się cewki wykonane z nadprzewodników, co pozwala na praktycznie bezstratne przewodzenie prądu.
Innowacyjne metody produkcji cewek
W ostatnich latach obserwujemy rozwój nowych metod produkcji cewek silnikowych. Jedną z nich jest druk 3D, który umożliwia tworzenie cewek o skomplikowanych kształtach, trudnych do uzyskania tradycyjnymi metodami. Inna interesująca technika to nawijanie ortocykliczne, pozwalające na bardzo gęste i precyzyjne ułożenie zwojów.
Zaawansowane technologie produkcji cewek nie tylko poprawiają ich wydajność, ale również przyczyniają się do miniaturyzacji silników elektrycznych, co jest kluczowe w wielu nowoczesnych aplikacjach.
Diagnostyka i konserwacja cewek w silnikach
Regularna diagnostyka i konserwacja cewek silnika elektrycznego są kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy urządzenia. Podstawowe metody diagnostyczne obejmują pomiary rezystancji i indukcyjności cewek oraz testy izolacji. Nowoczesne techniki diagnostyczne wykorzystują również analizę wibracji i termografię, co pozwala na wykrycie problemów na wczesnym etapie.
Konserwacja cewek polega głównie na utrzymaniu ich w czystości i zapewnieniu odpowiedniego chłodzenia. W przypadku silników pracujących w trudnych warunkach, może być konieczne okresowe czyszczenie i reimpregnacja cewek. Warto pamiętać, że przegrzanie jest jednym z głównych czynników prowadzących do uszkodzenia izolacji cewek, dlatego właściwe chłodzenie silnika jest niezwykle istotne.
Optymalizacja cewek dla zwiększenia wydajności silnika
Optymalizacja cewki do silnika elektrycznego może znacząco wpłynąć na jego wydajność. Jednym z kluczowych aspektów jest dobór odpowiedniej liczby zwojów i grubości drutu. Więcej zwojów zwiększa moment obrotowy przy niskich prędkościach, podczas gdy grubszy drut pozwala na przepływ większych prądów, co jest korzystne przy wysokich obrotach.
Innym ważnym aspektem optymalizacji jest kształt i układ cewek. Na przykład, zastosowanie cewek o skośnym uzwojeniu może zredukować pulsacje momentu obrotowego, co przekłada się na cichszą i bardziej płynną pracę silnika. W niektórych aplikacjach stosuje się również cewki o zmiennej gęstości uzwojenia, co pozwala na uzyskanie optymalnej charakterystyki momentu w szerokim zakresie prędkości obrotowych.
Zastosowanie symulacji komputerowych w projektowaniu cewek
Nowoczesne metody projektowania cewek silnikowych często wykorzystują zaawansowane symulacje komputerowe. Pozwalają one na analizę pola magnetycznego, rozkładu temperatury i innych parametrów jeszcze przed fizycznym wykonaniem prototypu. Dzięki temu możliwe jest szybkie testowanie różnych konfiguracji i optymalizacja konstrukcji pod kątem konkretnych wymagań.
- Analiza metodą elementów skończonych (FEA) do badania rozkładu pola magnetycznego
- Symulacje termiczne do optymalizacji chłodzenia
- Modelowanie 3D do projektowania skomplikowanych kształtów cewek
- Symulacje dynamiki płynów (CFD) do analizy przepływu powietrza chłodzącego
Innowacje w projektowaniu cewek silnikowych
Innowacje w dziedzinie projektowania cewek silnika elektrycznego otwierają nowe możliwości w zakresie wydajności i funkcjonalności silników. Jednym z ciekawych trendów jest wykorzystanie nanomateriałów w produkcji cewek. Na przykład, przewody z dodatkiem nanorurek węglowych mogą mieć lepsze właściwości przewodzące i mechaniczne niż tradycyjne materiały.
Innym interesującym kierunkiem rozwoju są cewki z rdzeniem powietrznym, które eliminują straty związane z nasyceniem magnetycznym rdzenia. Takie rozwiązania znajdują zastosowanie w silnikach wysokoobrotowych i precyzyjnych napędach. Warto też wspomnieć o cewkach drukowanych, które mogą być produkowane bezpośrednio na powierzchni stojana, co upraszcza proces produkcji i pozwala na tworzenie bardzo cienkich silników.
Podsumowanie
Cewka silnika elektrycznego to kluczowy element przekształcający energię elektryczną w mechaniczną. Jej budowa, materiały i sposób wykonania mają ogromny wpływ na wydajność, moc i charakterystykę pracy silnika. Właściwe zaprojektowanie cewek pozwala na optymalizację parametrów silnika do konkretnych zastosowań.
Nowoczesne technologie produkcji, innowacyjne materiały i zaawansowane metody diagnostyczne przyczyniają się do ciągłego rozwoju cewek silnikowych. Regularna konserwacja i diagnostyka są niezbędne dla zapewnienia długotrwałej i bezawaryjnej pracy silników elektrycznych. Przyszłość branży leży w inteligentnych i adaptacyjnych rozwiązaniach.
