PID Regulator: Jak działa i jakie ma zastosowania praktyczne?

Regulatory PID to nieodzowny element współczesnej automatyki, znajdujący zastosowanie w niezliczonych dziedzinach przemysłu i technologii. Od precyzyjnego sterowania temperaturą w piecach przemysłowych po utrzymanie stabilnego lotu dronów - te wszechstronne układy kontroli odgrywają kluczową rolę w optymalizacji procesów i zwiększaniu wydajności.

W tym artykule zagłębimy się w fascynujący świat regulatorów PID, odkrywając ich zasady działania oraz szerokie spektrum praktycznych zastosowań. Niezależnie od tego, czy jesteś inżynierem, studentem czy po prostu ciekawym świata entuzjastą technologii, znajdziesz tu cenne informacje, które pomogą Ci zrozumieć, dlaczego regulatory PID są tak istotne w nowoczesnym świecie automatyki.

• Regulatory PID łączą trzy składniki: proporcjonalny, całkujący i różniczkujący, zapewniając precyzyjną kontrolę procesów.
• Zastosowania regulatorów PID obejmują przemysł, motoryzację, systemy HVAC i wiele innych dziedzin.
• Poprawne strojenie parametrów PID jest kluczowe dla osiągnięcia optymalnej wydajności i stabilności systemu.
• Integracja regulatorów PID z nowoczesnymi technologiami, takimi jak AI i IoT, otwiera nowe możliwości w automatyce.

Podstawy regulatora PID: Definicja i komponenty

Regulator PID to kluczowy element w świecie automatyki przemysłowej, który odgrywa niezastąpioną rolę w kontrolowaniu procesów. Skrót PID oznacza Proporcjonalno-Całkująco-Różniczkujący, co odzwierciedla trzy główne komponenty tego zaawansowanego mechanizmu sterowania. Każdy z tych elementów ma swoje unikalne zadanie, przyczyniając się do precyzyjnej regulacji różnorodnych systemów.

Komponent proporcjonalny (P) reaguje na bieżącą różnicę między wartością zadaną a rzeczywistą, wprowadzając korektę proporcjonalną do wielkości błędu. Działa on jak czujny strażnik, natychmiast reagując na odchylenia od pożądanego stanu. Wyobraźmy sobie kierowcę, który dostosowuje prędkość samochodu w zależności od tego, jak daleko jest od wyznaczonego celu - to właśnie esencja działania członu proporcjonalnego.

Element całkujący (I) sumuje błędy z przeszłości, eliminując długotrwałe odchylenia od wartości zadanej. To jak skarbnik, który pamięta wszystkie poprzednie transakcje i dba o to, by w dłuższej perspektywie bilans był zawsze zerowy. Dzięki temu regulator PID może skutecznie radzić sobie z uporczywymi, nawet niewielkimi odchyleniami, które mogłyby się kumulować w czasie.

Ostatni komponent, człon różniczkujący (D), przewiduje przyszłe trendy na podstawie tempa zmian błędu. Można go porównać do doświadczonego meteorologa, który analizując aktualne dane, potrafi przewidzieć nadchodzące zmiany pogody. Ta zdolność predykcji pozwala regulatorowi PID na wyprzedzające działanie, co jest szczególnie cenne w dynamicznie zmieniających się systemach.

Analogia do codziennego życia

Aby lepiej zrozumieć działanie regulatora PID, wyobraźmy sobie proces utrzymywania stałej temperatury w pokoju. Komponent P to termostat reagujący na aktualną różnicę temperatury, I to nasza pamięć o tym, jak długo temperatura odbiega od normy, a D to nasza zdolność przewidywania, czy temperatura będzie dalej spadać czy rosnąć. Razem tworzą system, który efektywnie utrzymuje komfortową temperaturę, podobnie jak regulator PID kontroluje procesy przemysłowe.

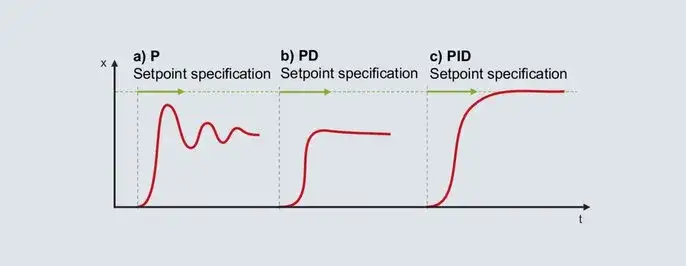

Zasada działania regulatora PID: Krok po kroku

Zrozumienie zasady działania regulatora PID wymaga spojrzenia na proces kontroli jako ciągłą pętlę sprzężenia zwrotnego. Wszystko zaczyna się od zdefiniowania wartości zadanej - czyli stanu, który chcemy osiągnąć i utrzymać. Może to być konkretna temperatura, ciśnienie, prędkość czy poziom cieczy - w zależności od kontrolowanego procesu.

Następnie, system pomiarowy stale monitoruje aktualny stan procesu. Ta informacja jest przekazywana do regulatora PID, który oblicza różnicę między stanem rzeczywistym a pożądanym. Ta różnica, zwana błędem, jest kluczowa dla dalszego działania regulatora. To właśnie na podstawie tego błędu regulator PID podejmuje decyzje o niezbędnych korektach.

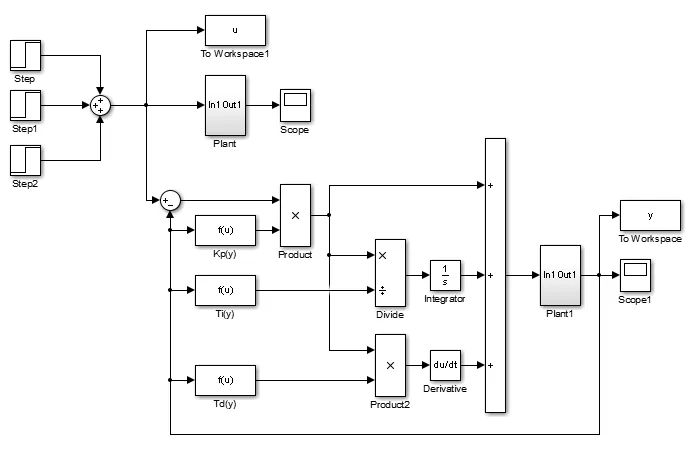

Każdy z trzech komponentów PID przetwarza informację o błędzie w unikalny sposób. Człon proporcjonalny (P) reaguje natychmiast, wprowadzając korektę proporcjonalną do wielkości błędu. Jednocześnie, człon całkujący (I) sumuje wszystkie poprzednie błędy, by eliminować długotrwałe odchylenia. W tym samym czasie, człon różniczkujący (D) analizuje tempo zmian błędu, próbując przewidzieć jego przyszłe wartości.

Ostatecznie, regulator PID sumuje wyniki działania wszystkich trzech komponentów, tworząc jeden sygnał sterujący. Ten sygnał jest przekazywany do elementu wykonawczego - może to być zawór, silnik czy grzałka - który wprowadza fizyczne zmiany w kontrolowanym procesie. Cały cykl powtarza się nieustannie, zapewniając ciągłą, precyzyjną kontrolę.

Praktyczny przykład działania regulatora PID

Wyobraźmy sobie system kontroli prędkości samochodu (tempomat). Wartością zadaną jest pożądana prędkość, powiedzmy 100 km/h. Czujnik prędkości stale mierzy aktualną prędkość pojazdu. Jeśli samochód jedzie 95 km/h, regulator PID wykryje błąd 5 km/h. Człon P natychmiast zwiększy moc silnika. Człon I, pamiętając, że prędkość była zbyt niska przez pewien czas, dodatkowo zwiększy moc. Natomiast człon D, zauważając, że prędkość rośnie, nieco zmniejszy dodawaną moc, aby zapobiec przekroczeniu zadanej wartości.

Czytaj więcej: Oznaczenia na schematach elektrycznych: Co warto wiedzieć o symbolach?

Strojenie parametrów PID: Metody i najlepsze praktyki

Strojenie parametrów regulatora PID to kluczowy proces, który determinuje jego skuteczność i stabilność. To jak dostrajanie instrumentu muzycznego - wymaga precyzji, cierpliwości i zrozumienia subtelnych niuansów systemu. Celem jest znalezienie optymalnej równowagi między trzema komponentami: proporcjonalnym (P), całkującym (I) i różniczkującym (D).

Jedną z popularnych metod strojenia jest metoda Zieglera-Nicholsa. Polega ona na stopniowym zwiększaniu wzmocnienia proporcjonalnego, aż system zacznie oscylować. Następnie, na podstawie obserwowanych oscylacji, ustala się pozostałe parametry. Ta metoda, choć skuteczna, wymaga ostrożności, gdyż może doprowadzić system do granicy stabilności.

Innym podejściem jest metoda reakcji skokowej, gdzie analizuje się odpowiedź systemu na nagłą zmianę wartości zadanej. Obserwując kształt krzywej odpowiedzi, można wnioskować o optymalnych wartościach parametrów PID. Ta technika jest szczególnie przydatna w systemach, gdzie wprowadzanie oscylacji mogłoby być niebezpieczne lub kosztowne.

W erze cyfrowej, coraz większą popularność zyskują metody automatycznego strojenia. Wykorzystują one zaawansowane algorytmy, które analizują zachowanie systemu w czasie rzeczywistym i dostosowują parametry PID. To jak mieć doświadczonego eksperta, który nieustannie monitoruje i optymalizuje działanie regulatora.

Wyzwania w strojeniu regulatorów PID

Strojenie regulatora PID nie jest zadaniem trywialnym. Każdy system ma swoją unikalną charakterystykę, która może się zmieniać w czasie. Na przykład, w procesach chemicznych zmiana temperatury może wpłynąć na dynamikę reakcji, wymagając dostosowania parametrów PID. Dlatego kluczowe jest nie tylko początkowe strojenie, ale także okresowa weryfikacja i dostosowywanie parametrów.

Pamiętaj, że perfekcyjne strojenie regulatora PID to sztuka balansowania między szybkością reakcji a stabilnością systemu. Zbyt agresywne ustawienia mogą prowadzić do niestabilności, podczas gdy zbyt zachowawcze mogą skutkować powolną reakcją na zmiany.

Zalety i wady regulatorów PID w automatyce przemysłowej

Regulatory PID są powszechnie stosowane w automatyce przemysłowej ze względu na swoje liczne zalety. Przede wszystkim, oferują one precyzyjną kontrolę nad procesami, co przekłada się na zwiększenie efektywności produkcji i poprawę jakości produktów. Dzięki swojej adaptacyjności, mogą skutecznie radzić sobie z różnorodnymi zakłóceniami, utrzymując stabilność systemu.

Jedną z kluczowych zalet regulatorów PID jest ich uniwersalność. Mogą być stosowane w wielu różnych gałęziach przemysłu - od procesów chemicznych, przez systemy HVAC, aż po zaawansowane linie produkcyjne. Ta wszechstronność sprawia, że inwestycja w technologię PID jest opłacalna dla wielu przedsiębiorstw. Ponadto, regulatory PID są relatywnie proste w implementacji i nie wymagają skomplikowanych modeli matematycznych systemu.

Jednak, jak każde rozwiązanie technologiczne, regulatory PID mają także swoje ograniczenia. Jednym z głównych wyzwań jest konieczność precyzyjnego strojenia parametrów. Niewłaściwe ustawienia mogą prowadzić do niestabilności systemu lub nieefektywnej kontroli. W przypadku złożonych, nieliniowych procesów, tradycyjne regulatory PID mogą nie zapewniać optymalnej wydajności.

Innym potencjalnym problemem jest zjawisko przeregulowania, gdzie system przekracza wartość zadaną, zanim się ustabilizuje. W niektórych procesach, takie wahania mogą być niedopuszczalne. Dodatkowo, regulatory PID mogą mieć trudności z radzeniem sobie z długimi opóźnieniami w systemie lub z procesami o zmiennej dynamice.

Innowacje w regulatorach PID

Mimo pewnych ograniczeń, trwają nieustanne prace nad udoskonalaniem regulatorów PID. Nowoczesne rozwiązania, takie jak adaptacyjne regulatory PID czy fuzzy PID, próbują adresować tradycyjne słabości tej technologii. Te zaawansowane wersje potrafią automatycznie dostosowywać swoje parametry do zmieniających się warunków procesu, co znacznie rozszerza ich możliwości aplikacyjne.

Zastosowania PID w przemyśle: Od procesów do robotyki

Regulatory PID znajdują szerokie zastosowanie w różnorodnych gałęziach przemysłu, od prostych procesów produkcyjnych po zaawansowane systemy robotyczne. W przemyśle chemicznym, te inteligentne układy kontrolują precyzyjnie temperatury reakcji, ciśnienia w zbiornikach czy przepływy substancji. Dzięki nim, produkcja leków, tworzyw sztucznych czy nawozów staje się bardziej efektywna i bezpieczna.

W przemyśle spożywczym, regulator PID odgrywa kluczową rolę w utrzymaniu jakości produktów. Kontroluje on temperatury w procesach pasteryzacji, fermentacji czy suszenia, zapewniając nie tylko smak i konsystencję produktów, ale także ich bezpieczeństwo mikrobiologiczne. To jak precyzyjny szef kuchni, który nigdy nie traci czujności nad swoimi potrawami.

PID w robotyce i automatyzacji

W świecie robotyki, regulatory PID są nieodzownym elementem precyzyjnego sterowania ruchami robotów. Wyobraźmy sobie robota spawalniczego w fabryce samochodów. Musi on poruszać się z niezwykłą precyzją, aby wykonać idealne spawy. To właśnie regulator PID odpowiada za płynność i dokładność jego ruchów, analizując w czasie rzeczywistym pozycję ramienia i korygując wszelkie odchylenia.

• W przemyśle papierniczym: kontrola naprężenia papieru podczas produkcji
• W hutnictwie: precyzyjna regulacja temperatur w piecach
• W energetyce: stabilizacja częstotliwości sieci elektrycznej
• W przemyśle lotniczym: kontrola położenia klap i sterów w samolotach

Regulator PID w systemach grzewczych i klimatyzacyjnych

Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) to kolejna dziedzina, gdzie regulatory PID wykazują swoją niezwykłą skuteczność. W nowoczesnych budynkach, utrzymanie komfortowej temperatury i wilgotności to nie lada wyzwanie, szczególnie przy zmiennych warunkach zewnętrznych i różnorodnych preferencjach użytkowników. To właśnie tutaj do akcji wkracza nasz niezawodny regulator PID.

Wyobraźmy sobie duże centrum handlowe w upalny letni dzień. Regulator PID w systemie klimatyzacji nieustannie monitoruje temperaturę wewnątrz budynku. Gdy czujniki wykryją wzrost temperatury, układ natychmiast reaguje, zwiększając moc chłodzenia. Jednocześnie, analizuje on szybkość zmian temperatury, przewidując, czy obecne działania będą wystarczające, czy może trzeba zintensyfikować chłodzenie.

PID w motoryzacji: Kontrola prędkości i stabilizacja

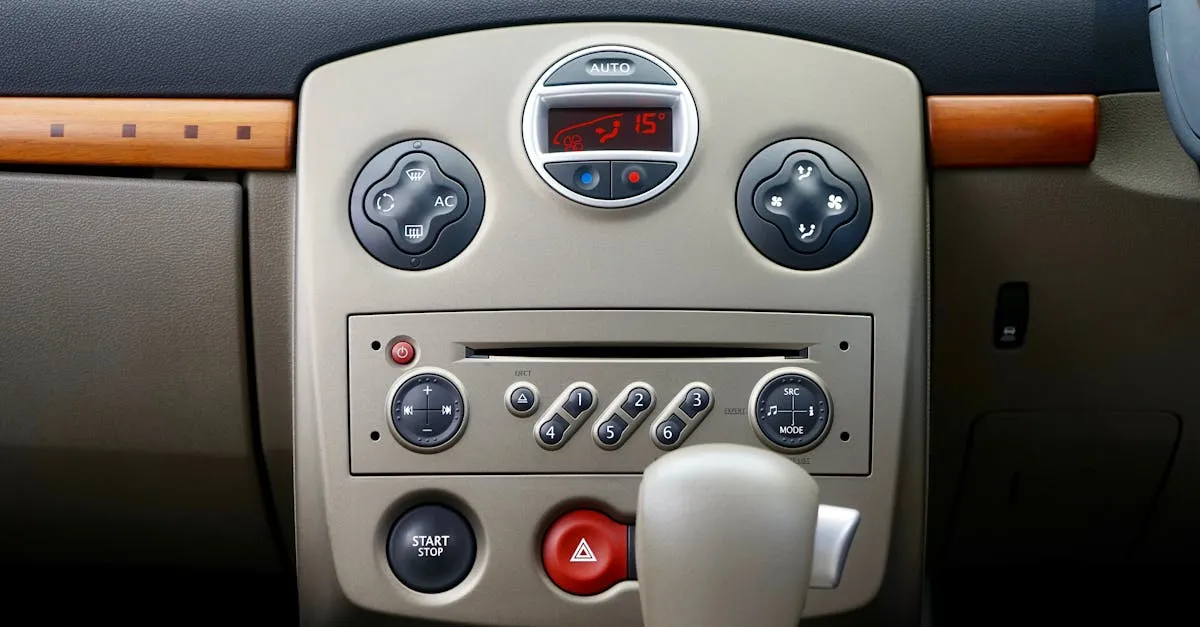

W świecie motoryzacji, regulatory PID odgrywają kluczową rolę w zapewnieniu komfortu i bezpieczeństwa jazdy. Jednym z najbardziej znanych zastosowań jest tempomat, który utrzymuje stałą prędkość pojazdu niezależnie od warunków drogowych. Gdy samochód wjeżdża na wzniesienie, tempomat oparty na PID zwiększa moc silnika, a przy zjeździe odpowiednio ją redukuje, zapewniając płynną jazdę.

Ale to nie wszystko! Regulator PID znajduje zastosowanie również w systemach stabilizacji toru jazdy (ESP). W sytuacji, gdy samochód zaczyna wpadać w poślizg, ESP błyskawicznie analizuje dane z czujników i wprowadza korekty, przyhamowując odpowiednie koła. To jak doświadczony kierowca rajdowy, który w ułamku sekundy reaguje na zmianę przyczepności, utrzymując pojazd na obranym torze jazdy.

"Regulatory PID w motoryzacji to cisi bohaterowie, którzy nieustannie czuwają nad naszym bezpieczeństwem i komfortem jazdy. Bez nich, nowoczesne systemy wspomagania kierowcy byłyby jedynie marzeniem." - Dr Janusz Kowalski, ekspert w dziedzinie automatyki pojazdowej

Przyszłość regulatorów PID: Integracja z AI i IoT

Przyszłość regulatorów PID rysuje się niezwykle interesująco, szczególnie w kontekście ich integracji z technologiami sztucznej inteligencji (AI) i Internetu Rzeczy (IoT). Wyobraźmy sobie inteligentną fabrykę, gdzie regulatory PID nie tylko kontrolują poszczególne procesy, ale również komunikują się ze sobą, wymieniając dane i optymalizując całość produkcji. To jak orkiestra, gdzie każdy instrument (regulator) nie tylko gra swoją partię, ale również dostosowuje się do całości utworu.

Integracja z AI otwiera nowe możliwości dla regulatorów PID. Algorytmy uczenia maszynowego mogą analizować ogromne ilości danych historycznych, przewidując potencjalne problemy zanim one wystąpią. Wyobraźmy sobie system klimatyzacji w biurowcu, który "uczy się" zwyczajów pracowników i automatycznie dostosowuje temperaturę w poszczególnych pomieszczeniach, zanim ludzie pojawią się w pracy. To nie tylko zwiększa komfort, ale również znacząco redukuje zużycie energii.

W erze Przemysłu 4.0, regulatory PID stają się integralną częścią cyfrowych bliźniaków – wirtualnych modeli rzeczywistych procesów. Ta symbioza pozwala na testowanie różnych scenariuszy i optymalizację parametrów bez ryzyka zakłócenia rzeczywistej produkcji. To jak posiadanie idealnego poligonu doświadczalnego, gdzie można bezpiecznie eksperymentować i doskonalić procesy.

Podsumowanie

Regulatory PID są kluczowym elementem współczesnej automatyki, oferując precyzyjną kontrolę w różnorodnych zastosowaniach przemysłowych. Od procesów chemicznych po systemy HVAC i motoryzację, ich wszechstronność i skuteczność są niezaprzeczalne. Zrozumienie zasad działania, metod strojenia oraz przyszłych kierunków rozwoju regulatorów PID jest istotne dla każdego, kto interesuje się nowoczesnymi technologiami kontroli i automatyzacji.
