Przekładnia transformatora to kluczowy element w świecie elektryki i elektroniki, który fascynuje inżynierów i entuzjastów techniki. W tym artykule zagłębimy się w tajniki jej działania, poznamy najważniejsze wzory matematyczne i zasady fizyczne stojące za jej funkcjonowaniem. Odkryjemy, jak ten niepozorny komponent wpływa na przesył energii elektrycznej i dlaczego jest niezbędny w nowoczesnych systemach energetycznych. Przygotuj się na fascynującą podróż przez świat przekładni transformatora!
Kluczowe wnioski:- Przekładnia transformatora umożliwia zmianę napięcia i natężenia prądu, co jest kluczowe dla efektywnego przesyłu energii elektrycznej.
- Podstawowym wzorem opisującym działanie przekładni jest stosunek liczby zwojów uzwojeń pierwotnego i wtórnego.
- Zasada działania opiera się na zjawisku indukcji elektromagnetycznej, odkrytym przez Michaela Faradaya.
- Istnieją różne typy przekładni transformatorów, dostosowane do specyficznych zastosowań w energetyce i elektronice.
- Optymalizacja przekładni transformatora może znacząco wpłynąć na wydajność całego systemu energetycznego.
Podstawy przekładni transformatora: Definicja i zastosowanie
Przekładnia transformatora to kluczowy element w systemach elektroenergetycznych, który umożliwia zmianę napięcia i natężenia prądu elektrycznego. Jest to niezbędne do efektywnego przesyłu energii na duże odległości i dostosowania parametrów prądu do potrzeb odbiorców. Zasada działania przekładni opiera się na zjawisku indukcji elektromagnetycznej, odkrytym przez Michaela Faradaya w XIX wieku.
Głównym zadaniem przekładni transformatora jest zmiana stosunku napięcia do natężenia prądu bez zmiany mocy elektrycznej. Dzięki temu możemy przesyłać energię elektryczną na duże odległości przy wysokim napięciu i niskim natężeniu, co znacząco redukuje straty energii w liniach przesyłowych. Na miejscu docelowym, przekładnia transformatora pozwala na obniżenie napięcia do bezpiecznego poziomu dla odbiorców końcowych.
Zastosowanie przekładni transformatora jest niezwykle szerokie. Znajdziemy je w elektrowniach, stacjach transformatorowych, a także w mniejszych urządzeniach elektronicznych codziennego użytku. W przemyśle, przekładnie transformatorów są niezbędne do zasilania maszyn i urządzeń wymagających różnych poziomów napięcia. W elektronice konsumenckiej, znajdują zastosowanie w zasilaczach, ładowarkach do telefonów czy laptopów.
Warto podkreślić, że przekładnia transformatora nie tylko zmienia parametry prądu, ale także zapewnia izolację galwaniczną między obwodami. Jest to kluczowe dla bezpieczeństwa użytkowników i ochrony wrażliwych urządzeń elektronicznych przed przepięciami. Dzięki temu, przekładnie transformatorów odgrywają istotną rolę w systemach zabezpieczeń elektrycznych.
Zrozumienie podstaw działania przekładni transformatora jest niezbędne dla inżynierów elektryków, projektantów systemów energetycznych i wszystkich osób zainteresowanych efektywnym wykorzystaniem energii elektrycznej. W kolejnych sekcjach zagłębimy się w szczegóły budowy, wzory matematyczne i zasady działania tego fascynującego urządzenia.
Budowa przekładni transformatora: Kluczowe elementy

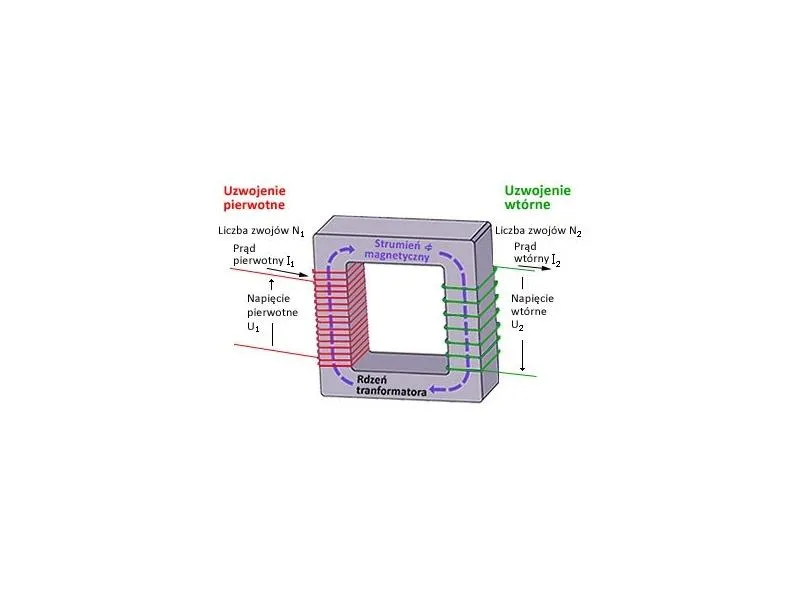

Konstrukcja przekładni transformatora, choć z pozoru prosta, jest wynikiem lat badań i optymalizacji. Podstawowymi elementami są rdzeń ferromagnetyczny i dwa uzwojenia: pierwotne i wtórne. Rdzeń, najczęściej wykonany z blach elektrotechnicznych, koncentruje pole magnetyczne i zapewnia jego efektywne przenoszenie między uzwojeniami.
Uzwojenie pierwotne, podłączone do źródła zasilania, wytwarza zmienne pole magnetyczne w rdzeniu. To pole indukuje napięcie w uzwojeniu wtórnym, które jest podłączone do odbiornika. Stosunek liczby zwojów w obu uzwojeniach określa przekładnię transformatora, a tym samym stosunek napięć i prądów.
Istotnym elementem budowy są również izolatory, zapewniające bezpieczne oddzielenie uzwojeń od siebie i od rdzenia. W większych transformatorach stosuje się olej transformatorowy, który pełni funkcję chłodzenia i dodatkowej izolacji. Nowoczesne przekładnie transformatorów mogą być wyposażone w systemy monitorowania temperatury i zabezpieczenia przed przeciążeniem.
Warto zwrócić uwagę na różne typy rdzeni stosowanych w przekładniach transformatorów. Najpopularniejsze są rdzenie kolumnowe i płaszczowe, ale w specjalistycznych zastosowaniach możemy spotkać rdzenie toroidalne czy nawet konstrukcje bezelektryczne. Wybór typu rdzenia wpływa na charakterystykę pracy przekładni, jej sprawność i koszty produkcji.
Zrozumienie budowy przekładni transformatora jest kluczowe dla optymalizacji jej działania. Inżynierowie stale pracują nad udoskonaleniem materiałów i konstrukcji, dążąc do zwiększenia efektywności energetycznej i zmniejszenia strat. W następnej sekcji przyjrzymy się bliżej wzorem matematycznym, które opisują pracę tego fascynującego urządzenia.
Wzory matematyczne w przekładni transformatora: Analiza

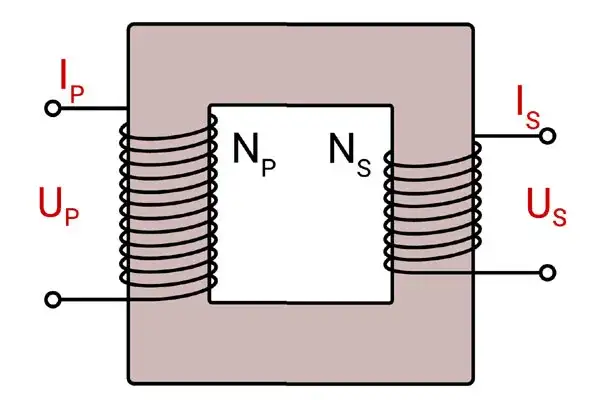

Serce działania przekładni transformatora można opisać za pomocą kilku kluczowych wzorów na przekładnię transformatora. Podstawowym jest wzór na przekładnię napięciową: U1/U2 = N1/N2, gdzie U1 i U2 to napięcia, a N1 i N2 to liczby zwojów uzwojeń pierwotnego i wtórnego. Ten wzór pokazuje, jak stosunek liczby zwojów wpływa na zmianę napięcia.
Kolejnym ważnym wzorem jest zależność prądowa: I1/I2 = N2/N1, gdzie I1 i I2 to prądy w uzwojeniach. Ta formuła ilustruje odwrotną proporcjonalność między przekładnią napięciową a prądową, co jest kluczowe dla zachowania stałej mocy. Moc pozorna po obu stronach przekładni powinna być równa: S1 = S2, czyli U1 * I1 = U2 * I2.
Warto również wspomnieć o wzorze na siłę elektromotoryczną indukowaną w uzwojeniu: E = 4,44 * f * N * Φm, gdzie f to częstotliwość, N to liczba zwojów, a Φm to maksymalny strumień magnetyczny. Ten wzór pokazuje, jak zmienne pole magnetyczne indukuje napięcie w uzwojeniach.
Dla inżynierów projektujących przekładnie transformatorów istotne są również wzory na straty mocy. Straty w rdzeniu można opisać jako Pfe = Phis + Pw, gdzie Phis to straty histerezowe, a Pw to straty wirowe. Straty w uzwojeniach to głównie straty cieplne: Pcu = I^2 * R, gdzie I to prąd, a R to rezystancja uzwojenia.
- Przekładnia napięciowa: U1/U2 = N1/N2
- Przekładnia prądowa: I1/I2 = N2/N1
- Zachowanie mocy: U1 * I1 = U2 * I2
- Siła elektromotoryczna: E = 4,44 * f * N * Φm
- Straty mocy: Pfe = Phis + Pw, Pcu = I^2 * R
Zrozumienie tych wzorów jest kluczowe dla projektowania i optymalizacji przekładni transformatorów. Pozwalają one przewidzieć zachowanie urządzenia w różnych warunkach pracy i dobrać odpowiednie parametry dla konkretnych zastosowań. W następnej sekcji przyjrzymy się, jak te matematyczne zależności przekładają się na praktyczne zasady działania przekładni transformatora.
Zasady działania przekładni transformatora: Krok po kroku
Zasada działania przekładni transformatora opiera się na zjawisku indukcji elektromagnetycznej. Proces rozpoczyna się, gdy prąd zmienny przepływa przez uzwojenie pierwotne. Ten prąd generuje zmienne pole magnetyczne w rdzeniu ferromagnetycznym transformatora. Pole to zmienia się z częstotliwością prądu zasilającego, najczęściej 50 lub 60 Hz w sieciach energetycznych.
Zmienne pole magnetyczne w rdzeniu przenika przez uzwojenie wtórne. Zgodnie z prawem Faradaya, zmienne pole magnetyczne indukuje siłę elektromotoryczną w przewodniku, który się w nim znajduje. W rezultacie, w uzwojeniu wtórnym pojawia się napięcie indukowane. Wartość tego napięcia zależy od stosunku liczby zwojów w obu uzwojeniach, co stanowi istotę działania przekładni.
Jeśli do uzwojenia wtórnego podłączymy odbiornik, popłynie przez niego prąd. Wartość tego prądu będzie odwrotnie proporcjonalna do przekładni napięciowej, co wynika z zasady zachowania energii. Dzięki temu, moc elektryczna po obu stronach przekładni pozostaje praktycznie taka sama (z uwzględnieniem niewielkich strat).
Warto zauważyć, że przekładnia transformatora działa w obie strony. Możemy podłączyć źródło zasilania do dowolnego uzwojenia, a drugie będzie pełnić rolę wyjścia. To pozwala na elastyczne dostosowanie parametrów prądu do potrzeb odbiorników lub wymagań sieci przesyłowej.
Zrozumienie tych zasad jest kluczowe dla efektywnego wykorzystania przekładni transformatora w praktyce. Pozwala to na projektowanie systemów energetycznych, które mogą efektywnie przesyłać energię na duże odległości i dostosowywać parametry prądu do różnorodnych potrzeb odbiorców.
Rodzaje przekładni transformatora: Porównanie i wybór
Istnieje wiele rodzajów przekładni transformatora, każdy dostosowany do specyficznych zastosowań. Podstawowy podział obejmuje przekładnie podwyższające (step-up) i obniżające (step-down) napięcie. Przekładnie podwyższające są stosowane w elektrowniach do zwiększania napięcia przed przesyłem na duże odległości, podczas gdy obniżające znajdują zastosowanie w stacjach transformatorowych bliżej odbiorców końcowych.
Kolejnym ważnym rodzajem są przekładnie separacyjne, które zapewniają izolację galwaniczną między obwodami. Są one kluczowe dla bezpieczeństwa w aplikacjach medycznych czy w sprzęcie audio wysokiej klasy. Przekładnie auto-transformatorowe, z kolei, mają jedno uzwojenie wspólne dla obwodu pierwotnego i wtórnego, co pozwala na oszczędność materiałów, ale kosztem braku izolacji galwanicznej.
W zastosowaniach przemysłowych często spotyka się przekładnie z regulacją napięcia. Mogą one mieć przełączniki zaczepów, pozwalające na zmianę przekładni pod obciążeniem, co jest nieocenione w systemach wymagających stabilnego napięcia wyjściowego. Istnieją również przekładnie z regulacją elektroniczną, wykorzystujące układy energoelektroniczne do precyzyjnej kontroli napięcia wyjściowego.
Wybór odpowiedniego rodzaju przekładni zależy od wielu czynników, takich jak wymagana moc, napięcia wejściowe i wyjściowe, warunki pracy czy ograniczenia przestrzenne. W aplikacjach wymagających wysokiej precyzji i stabilności, stosuje się przekładnie z rdzeniami toroidalnymi, które charakteryzują się niskimi stratami i małym polem rozproszenia.
Przy wyborze przekładni transformatora należy również uwzględnić aspekty ekonomiczne i środowiskowe. Nowoczesne przekładnie często wykorzystują zaawansowane materiały magnetyczne i techniki chłodzenia, co pozwala na zwiększenie efektywności energetycznej i zmniejszenie wymiarów urządzenia. W następnej sekcji przyjrzymy się bliżej metodom optymalizacji przekładni transformatora.
Optymalizacja przekładni transformatora: Wydajność i efektywność
Optymalizacja przekładni transformatora to proces ciągłego doskonalenia, mający na celu zwiększenie wydajności i efektywności urządzenia. Jednym z kluczowych obszarów optymalizacji są straty w rdzeniu. Stosowanie zaawansowanych stopów, takich jak amorficzne stopy żelaza czy nanokrystaliczne materiały magnetyczne, pozwala znacząco zredukować straty histerezowe i wirowe.
Kolejnym ważnym aspektem jest optymalizacja uzwojeń. Stosowanie przewodów o optymalnym przekroju i wykorzystanie efektu naskórkowości poprzez zastosowanie przewodów litzowych może znacząco zmniejszyć straty w miedzi. W dużych transformatorach coraz częściej stosuje się uzwojenia z nadprzewodników wysokotemperaturowych, co praktycznie eliminuje straty omowe.
Istotną rolę w optymalizacji odgrywa również system chłodzenia. Nowoczesne przekładnie transformatorów często wykorzystują zaawansowane systemy chłodzenia olejem z wymuszonym obiegiem lub nawet chłodzenie gazowe. W niektórych zastosowaniach stosuje się chłodzenie kriogeniczne, co pozwala na znaczne zwiększenie gęstości mocy urządzenia.
Ważnym trendem w optymalizacji jest integracja przekładni transformatora z systemami monitoringu i diagnostyki. Wykorzystanie czujników temperatury, wibracji i składu chemicznego oleju pozwala na wczesne wykrycie potencjalnych problemów i optymalizację harmonogramu konserwacji. To z kolei przekłada się na zwiększenie niezawodności i wydłużenie żywotności urządzenia.
- Zastosowanie zaawansowanych materiałów magnetycznych redukuje straty w rdzeniu.
- Optymalizacja geometrii uzwojeń i wybór odpowiednich przewodów minimalizuje straty w miedzi.
- Efektywne systemy chłodzenia pozwalają na zwiększenie gęstości mocy przekładni.
- Integracja z systemami monitoringu zwiększa niezawodność i efektywność operacyjną.
- Wykorzystanie technik modelowania komputerowego umożliwia precyzyjną optymalizację konstrukcji.
Podsumowanie
Przekładnia transformatora to fascynujący element systemów elektrycznych, łączący w sobie prostotę konstrukcji z złożonością zjawisk fizycznych. Od podstawowych zasad działania, poprzez kluczowe wzory, aż po zaawansowane metody optymalizacji, temat ten oferuje szerokie pole do eksploracji i innowacji dla inżynierów i entuzjastów elektrotechniki.
Zrozumienie wzoru na przekładnię transformatora otwiera drzwi do efektywnego projektowania i wykorzystania tych urządzeń w praktyce. Nowoczesne metody optymalizacji, takie jak zaawansowane materiały magnetyczne czy inteligentne systemy chłodzenia, pozwalają na ciągłe zwiększanie wydajności i niezawodności przekładni, co ma kluczowe znaczenie dla rozwoju systemów energetycznych przyszłości.
