Połączenia równoległe i szeregowe to dwa fundamentalne sposoby łączenia elementów w obwodach elektrycznych. Każdy z nich ma unikalne właściwości i zastosowania, które znacząco wpływają na działanie układów elektronicznych. W tym artykule przyjrzymy się kluczowym różnicom między tymi typami połączeń, analizując ich wpływ na napięcie, prąd i opór w obwodach, a także omówimy ich praktyczne zastosowania w codziennym życiu i przemyśle.

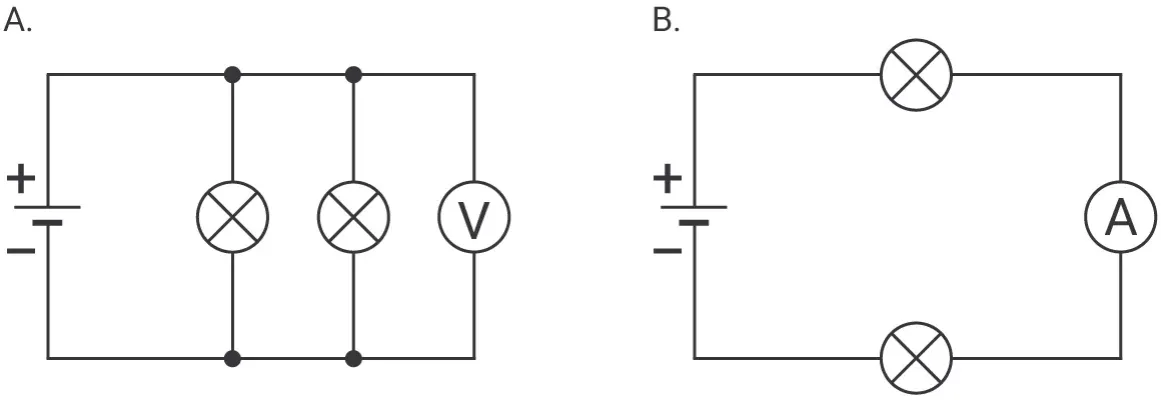

Definicje połączeń równoległych i szeregowych
Połączenie szeregowe i równoległe to dwa fundamentalne sposoby łączenia elementów w obwodach elektrycznych. Każdy z nich ma unikalne właściwości, które wpływają na działanie całego układu. Zrozumienie różnic między nimi jest kluczowe dla projektowania i analizy obwodów elektrycznych.
W połączeniu szeregowym elementy są połączone jeden za drugim, tworząc pojedynczą ścieżkę dla przepływu prądu. Wyobraź sobie sznur lampek choinkowych - jeśli jedna przepali się, cały łańcuch przestaje działać. To charakterystyczna cecha układów szeregowych, która ma zarówno zalety, jak i wady w praktycznych zastosowaniach.
Różnice w przepływie prądu
Główna różnica między tymi typami połączeń leży w sposobie przepływu prądu. W połączeniu szeregowym ten sam prąd przepływa przez wszystkie elementy, podczas gdy w połączeniu równoległym prąd rozdziela się między poszczególne gałęzie. Ta fundamentalna różnica ma ogromny wpływ na działanie obwodów i ich zastosowania w praktyce.
Warto zauważyć, że w historii elektryczności, połączenie szeregowe lamp było powszechnie stosowane w pierwszych instalacjach oświetleniowych. Jednak szybko odkryto jego ograniczenia, co doprowadziło do rozwoju bardziej zaawansowanych systemów wykorzystujących połączenia równoległe.
Cechy charakterystyczne połączenia równoległego
Połączenie równoległe charakteryzuje się tym, że wszystkie elementy są podłączone do tych samych punktów obwodu. W tym układzie napięcie na każdym elemencie jest takie samo, co stanowi kluczową różnicę w porównaniu do połączenia szeregowego. Ta cecha sprawia, że połączenia równoległe są niezwykle popularne w codziennych instalacjach elektrycznych.
Jedną z najważniejszych zalet połączenia równoległego jest niezależność elementów. Oznacza to, że awaria jednego komponentu nie wpływa na działanie pozostałych. To diametralnie różni się od połączenia szeregowego, gdzie uszkodzenie jednego elementu przerywa cały obwód.
"Połączenie równoległe to jak wiele dróg prowadzących do tego samego celu - jeśli jedna jest zablokowana, ruch może nadal płynąć innymi ścieżkami."
Wpływ na rozpływ prądu
W połączeniu równoległym całkowity prąd w obwodzie jest sumą prądów płynących przez poszczególne gałęzie. To prowadzi do interesującego zjawiska: dodawanie kolejnych elementów równolegle zmniejsza całkowity opór obwodu. Jest to przeciwieństwo tego, co obserwujemy w połączeniu szeregowym, gdzie opory się sumują.
Ta cecha ma ogromne znaczenie praktyczne. Na przykład, w domowej instalacji elektrycznej wszystkie gniazdka są połączone równolegle. Dzięki temu możemy podłączać i odłączać urządzenia bez wpływu na działanie pozostałych. Wyobraźmy sobie, jak niewygodne byłoby połączenie szeregowe w tym przypadku!
Czytaj więcej: Jak lutować ledy? Krok po kroku dla początkujących w lutowaniu
Właściwości i zastosowania połączenia szeregowego
Połączenie szeregowe ma swoje unikalne właściwości, które czynią je niezastąpionym w pewnych aplikacjach. Jedną z kluczowych cech jest to, że prąd płynący przez każdy element jest identyczny. Ta właściwość jest wykorzystywana w precyzyjnych układach pomiarowych, gdzie kontrola przepływu prądu jest krytyczna.
W połączeniu szeregowym napięcia na poszczególnych elementach sumują się do całkowitego napięcia źródła. To zjawisko znajduje zastosowanie w układach dzielników napięcia, które są powszechnie używane w elektronice do obniżania lub regulacji napięcia. Połączenie szeregowe lamp było kiedyś popularne w oświetleniu świątecznym, choć obecnie jest rzadziej stosowane ze względu na swoje ograniczenia.
Zastosowania w elektronice
Połączenie szeregowe jest często wykorzystywane w układach zasilania, gdzie wymagane jest precyzyjne kontrolowanie prądu. Na przykład, w ładowarkach do akumulatorów litowo-jonowych, rezystor szeregowy ogranicza prąd ładowania, chroniąc baterię przed uszkodzeniem. To pokazuje, jak ważne jest zrozumienie różnic między połączeniem szeregowym i równoległym w projektowaniu bezpiecznych i efektywnych urządzeń elektronicznych.
Innym ciekawym zastosowaniem jest połączenie szeregowe diod LED w nowoczesnym oświetleniu. Chociaż może się to wydawać sprzeczne z wcześniej omówionymi wadami, w tym przypadku wykorzystuje się specjalne układy zasilania stałoprądowego, które kompensują ograniczenia tradycyjnego połączenia szeregowego.
Wpływ na napięcie i natężenie prądu w obwodach
Wpływ połączenia szeregowego i równoległego na napięcie i natężenie prądu w obwodach jest fundamentalny dla zrozumienia działania układów elektrycznych. W połączeniu szeregowym napięcia na poszczególnych elementach sumują się, podczas gdy prąd pozostaje stały. To prowadzi do interesujących zależności, szczególnie w układach z wieloma elementami.
Z kolei w połączeniu równoległym sytuacja jest odwrotna - napięcie na wszystkich elementach jest takie samo, ale prądy się sumują. Ta różnica ma ogromne znaczenie praktyczne. Na przykład, w przypadku połączenia szeregowego lamp, awaria jednej żarówki powoduje zgaśnięcie całego łańcucha, co nie ma miejsca w układzie równoległym.
Parametr | Połączenie szeregowe | Połączenie równoległe |
Napięcie | Suma napięć elementów | Jednakowe dla wszystkich elementów |
Prąd | Jednakowy dla wszystkich elementów | Suma prądów w gałęziach |
Opór całkowity | Suma oporów elementów | Mniejszy niż najmniejszy opór elementu |
Analiza obwodów mieszanych
W praktyce często spotykamy obwody łączące elementy zarówno szeregowo, jak i równolegle. Analiza takich układów wymaga zrozumienia zasad rządzących oboma typami połączeń. Na przykład, w złożonych układach elektronicznych możemy spotkać połączenie szeregowe rezystorów w jednej gałęzi, która jest następnie połączona równolegle z innymi elementami.
Zrozumienie tych zależności jest kluczowe nie tylko dla inżynierów elektryków, ale także dla każdego, kto chce lepiej zrozumieć działanie otaczających nas urządzeń elektronicznych. Od smartfonów po systemy zarządzania energią w inteligentnych domach - wszystkie te urządzenia wykorzystują skomplikowane kombinacje połączeń szeregowych i równoległych.
Zalety i wady obu typów połączeń
Zarówno połączenie szeregowe, jak i równoległe mają swoje unikalne zalety i wady, które wpływają na ich zastosowanie w różnych sytuacjach. Układ szeregowy wyróżnia się prostotą konstrukcji i łatwością kontroli przepływu prądu, co jest niezwykle przydatne w precyzyjnych urządzeniach pomiarowych. Jednakże, jego główną wadą jest zależność od każdego elementu w łańcuchu.
Z kolei połączenie równoległe oferuje większą niezawodność - awaria jednego elementu nie wpływa na działanie pozostałych. To kluczowa zaleta w systemach, gdzie ciągłość działania jest priorytetem. Niemniej jednak, układy równoległe mogą być bardziej skomplikowane w projektowaniu i analizie, szczególnie gdy mamy do czynienia z wieloma gałęziami.
Efektywność energetyczna
Warto zwrócić uwagę na aspekt efektywności energetycznej. W połączeniu szeregowym moc jest równomiernie rozdzielana między elementy, co może być korzystne w niektórych aplikacjach. Natomiast w układach równoległych, elementy o niższej rezystancji pobierają więcej prądu, co może prowadzić do nierównomiernego obciążenia.
Ciekawostką jest, że w przeszłości połączenie szeregowe lamp było powszechne w oświetleniu ulicznym. Jednak z czasem zostało wyparte przez systemy równoległe, głównie ze względu na większą niezawodność i łatwość konserwacji. Ta ewolucja pokazuje, jak ważne jest zrozumienie zalet i wad obu typów połączeń w praktycznych zastosowaniach.
Praktyczne przykłady wykorzystania w elektronice
Praktyczne zastosowania połączeń szeregowych i równoległych w elektronice są niezwykle różnorodne. W układach audio, na przykład, często spotykamy szeregowe połączenie głośników w celu zwiększenia impedancji, co jest kluczowe dla prawidłowego dopasowania do wzmacniacza. Z drugiej strony, w systemach oświetleniowych LED, połączenie równoległe jest preferowane ze względu na równomierne rozprowadzenie napięcia.
Interesującym przykładem jest wykorzystanie połączenia szeregowego w ładowarkach do urządzeń mobilnych. Rezystor szeregowy często służy jako element zabezpieczający, ograniczając prąd ładowania. To pokazuje, jak fundamentalne zasady elektryczności znajdują zastosowanie w codziennych urządzeniach, które używamy.
Innowacyjne rozwiązania
Współczesna elektronika często łączy zalety obu typów połączeń. Na przykład, w zaawansowanych systemach fotowoltaicznych, panele słoneczne są często łączone szeregowo w tzw. stringi, które następnie są łączone równolegle. Takie rozwiązanie pozwala na optymalizację napięcia i prądu w całym systemie.

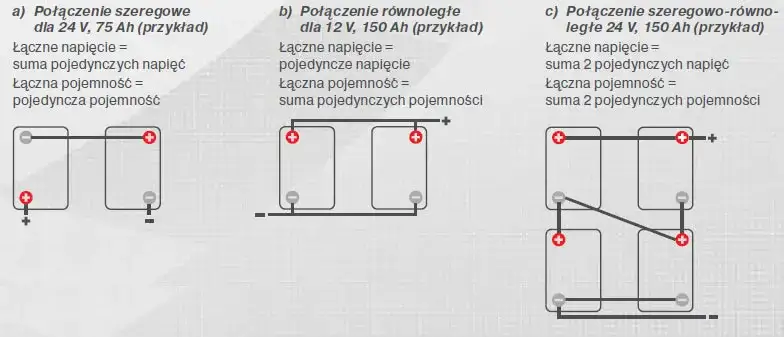

Warto też wspomnieć o układach hybrydowych, gdzie połączenie szeregowe i równoległe jest stosowane jednocześnie. Przykładem mogą być nowoczesne baterie w pojazdach elektrycznych, gdzie ogniwa są łączone w sposób zapewniający optymalny balans między wysokim napięciem a dużą pojemnością.
- Układy audio: szeregowe połączenie głośników dla zwiększenia impedancji
- Oświetlenie LED: równoległe połączenie dla równomiernego rozprowadzenia napięcia
- Systemy fotowoltaiczne: kombinacja połączeń szeregowych i równoległych
- Baterie w pojazdach elektrycznych: zaawansowane układy hybrydowe
Podsumowując, zarówno połączenie szeregowe, jak i równoległe mają swoje miejsce we współczesnej elektronice. Zrozumienie ich właściwości i umiejętność odpowiedniego zastosowania są kluczowe dla projektowania efektywnych i niezawodnych urządzeń elektronicznych. Niezależnie od tego, czy mówimy o prostych obwodach domowych, czy o zaawansowanych systemach przemysłowych, podstawowe zasady łączenia elementów pozostają fundamentem nowoczesnej technologii.
Podsumowanie
Połączenia szeregowe i równoległe to fundamentalne koncepcje w elektronice, każde z unikalnymi właściwościami. Szeregowe łączenie elementów charakteryzuje się jednakowym prądem i sumowaniem napięć, co znajduje zastosowanie w precyzyjnych pomiarach i kontroli prądu. Równoległe połączenia oferują niezależność elementów i stałe napięcie, co jest kluczowe w codziennych instalacjach elektrycznych.
Zrozumienie różnic między tymi typami połączeń jest niezbędne dla efektywnego projektowania i analizy obwodów elektrycznych. Oba rodzaje mają swoje zalety i wady, które determinują ich zastosowanie w różnych dziedzinach - od prostych urządzeń domowych po zaawansowane systemy przemysłowe. Umiejętność wyboru odpowiedniego typu połączenia jest kluczowa dla tworzenia wydajnych i niezawodnych układów elektronicznych.
