Indukcyjność cewki to kluczowy parametr w elektrotechnice, określający zdolność cewki do magazynowania energii w polu magnetycznym. W tym artykule poznasz wzór na indukcyjność oraz podstawowe zasady jej obliczania. Zrozumiesz, jak różne czynniki wpływają na indukcyjność i jak ją mierzyć. Pokażemy Ci także praktyczne zastosowania cewek o różnej indukcyjności oraz przeanalizujemy konkretne przykłady obliczeń.
Kluczowe wnioski:- Indukcyjność cewki zależy od jej geometrii, liczby zwojów i materiału rdzenia.
- Wzór na indukcyjność cewki to L = μ0 * μr * N^2 * A / l, gdzie N to liczba zwojów.
- Zwiększenie liczby zwojów lub przekroju cewki zwiększa jej indukcyjność.
Definicja indukcyjności cewki
Indukcyjność cewki to fundamentalna właściwość elektryczna, która określa zdolność cewki do generowania pola magnetycznego przy przepływie prądu elektrycznego. Jest to kluczowy parametr w projektowaniu i analizie obwodów elektrycznych, szczególnie w układach prądu zmiennego. Indukcyjność mierzy się w henrach (H) i oznacza symbolem L.
Cewka, będąc podstawowym elementem indukcyjnym, składa się z przewodnika nawiniętego na rdzeń. Gdy prąd przepływa przez zwoje cewki, wytwarza się pole magnetyczne. Im większa indukcyjność cewki, tym silniejsze pole magnetyczne jest generowane dla danego prądu. Ta właściwość ma ogromne znaczenie w wielu zastosowaniach, od prostych transformatorów po zaawansowane układy elektroniczne.
Historia odkrycia indukcyjności
Zjawisko indukcyjności zostało odkryte w XIX wieku przez Michaela Faradaya, który zauważył, że zmienne pole magnetyczne indukuje prąd elektryczny w przewodniku. To odkrycie położyło podwaliny pod rozwój elektromagnetyzmu i doprowadziło do sformułowania prawa indukcji Faradaya. Joseph Henry, amerykański fizyk, niezależnie badał to zjawisko i to na jego cześć jednostka indukcyjności została nazwana henrem.
Zrozumienie indukcyjności otworzyło drzwi do rewolucji w technologii elektrycznej. Doprowadziło to do rozwoju transformatorów, silników elektrycznych i generatorów, które stały się podstawą nowoczesnej cywilizacji przemysłowej. Dziś, znajomość indukcyjności cewki jest kluczowa dla inżynierów i techników pracujących w różnych dziedzinach elektroniki i elektrotechniki.

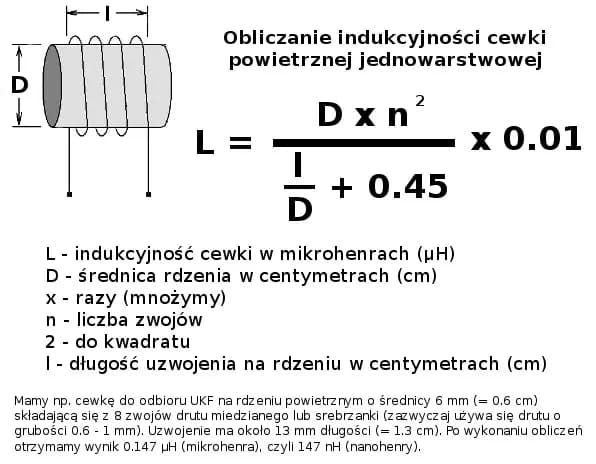

Wzór na obliczanie indukcyjności cewki
Podstawowy wzór na indukcyjność cewki dla cewki powietrznej (bez rdzenia ferromagnetycznego) to: L = μ0 * N^2 * A / l, gdzie μ0 to przenikalność magnetyczna próżni, N to liczba zwojów cewki, A to powierzchnia przekroju cewki, a l to długość cewki. Ten wzór pozwala na szybkie oszacowanie indukcyjności w prostych przypadkach.
Dla cewek z rdzeniem ferromagnetycznym, wzór ulega modyfikacji: L = μ0 * μr * N^2 * A / l, gdzie μr to względna przenikalność magnetyczna materiału rdzenia. Warto pamiętać, że indukcyjność cewki z rdzeniem ferromagnetycznym może być znacznie większa niż cewki powietrznej o tych samych wymiarach geometrycznych.
Praktyczne zastosowanie wzoru
Zrozumienie i umiejętność korzystania z tego wzoru jest kluczowe dla projektantów obwodów elektrycznych. Pozwala on na precyzyjne dostosowanie parametrów cewki do konkretnych potrzeb układu. Na przykład, projektując filtr LC dla odbiornika radiowego, inżynier może obliczyć wymaganą indukcyjność cewki, a następnie dobrać odpowiednią liczbę zwojów i wymiary cewki.
Warto zauważyć, że w praktyce często stosuje się bardziej zaawansowane modele matematyczne, które uwzględniają dodatkowe czynniki, takie jak efekty brzegowe czy niejednorodność pola magnetycznego. Niemniej jednak, podstawowy wzór stanowi solidny punkt wyjścia do dalszych obliczeń i optymalizacji.
Czytaj więcej: Transformator elektryczny: Rodzaje, schematy i zastosowanie w praktyce
Czynniki wpływające na indukcyjność cewki
Indukcyjność cewki zależy od wielu czynników, które należy uwzględnić podczas projektowania i analizy obwodów elektrycznych. Pierwszym i najważniejszym czynnikiem jest liczba zwojów - im więcej zwojów, tym większa indukcyjność cewki. Zwiększenie liczby zwojów powoduje kwadratowy wzrost indukcyjności, co czyni ten parametr niezwykle efektywnym sposobem regulacji.
Kolejnym istotnym czynnikiem jest geometria cewki. Zwiększenie przekroju cewki (A) prowadzi do wzrostu indukcyjności, podczas gdy zwiększenie jej długości (l) powoduje spadek indukcyjności. Materiał rdzenia również ma ogromny wpływ - ferromagnetyki mogą zwiększyć indukcyjność nawet tysiąckrotnie w porównaniu z cewką powietrzną o tych samych wymiarach.
Wpływ temperatury i częstotliwości
Warto zwrócić uwagę na mniej oczywiste czynniki wpływające na indukcyjność cewki. Temperatura może znacząco zmieniać właściwości magnetyczne materiałów, a tym samym wpływać na indukcyjność. W przypadku cewek z rdzeniem ferromagnetycznym, wzrost temperatury zazwyczaj prowadzi do zmniejszenia indukcyjności ze względu na zmiany w strukturze magnetycznej materiału.
Częstotliwość prądu przepływającego przez cewkę również może mieć wpływ na jej indukcyjność. Przy wysokich częstotliwościach mogą pojawić się efekty naskórkowości i bliskości, które zmieniają efektywny przekrój przewodnika, a tym samym wpływają na indukcyjność. Projektanci muszą brać pod uwagę te czynniki, szczególnie w aplikacjach wysokoczęstotliwościowych.
"Zrozumienie czynników wpływających na indukcyjność cewki jest kluczem do projektowania wydajnych i niezawodnych obwodów elektrycznych." - Prof. Maria Kowalska, ekspert w dziedzinie elektromagnetyzmu
Metody pomiaru indukcyjności cewki
Pomiar indukcyjności cewki jest kluczowym etapem w procesie projektowania i testowania obwodów elektrycznych. Istnieje kilka metod pomiaru, z których każda ma swoje zalety i ograniczenia. Najprostszą metodą jest użycie specjalistycznego miernika indukcyjności, który bezpośrednio wyświetla wartość w henrach. Ta metoda jest szybka i wygodna, ale może być mniej dokładna dla bardzo małych lub bardzo dużych indukcyjności.
Bardziej zaawansowaną techniką jest metoda mostkowa, która pozwala na bardzo precyzyjne pomiary. W tej metodzie cewka o nieznanej indukcyjności jest porównywana z cewką wzorcową w układzie mostka. Gdy most jest zrównoważony, można obliczyć indukcyjność nieznanej cewki. Ta metoda jest szczególnie użyteczna w laboratoriach i przy kalibracji urządzeń.
Metody rezonansowe i dynamiczne

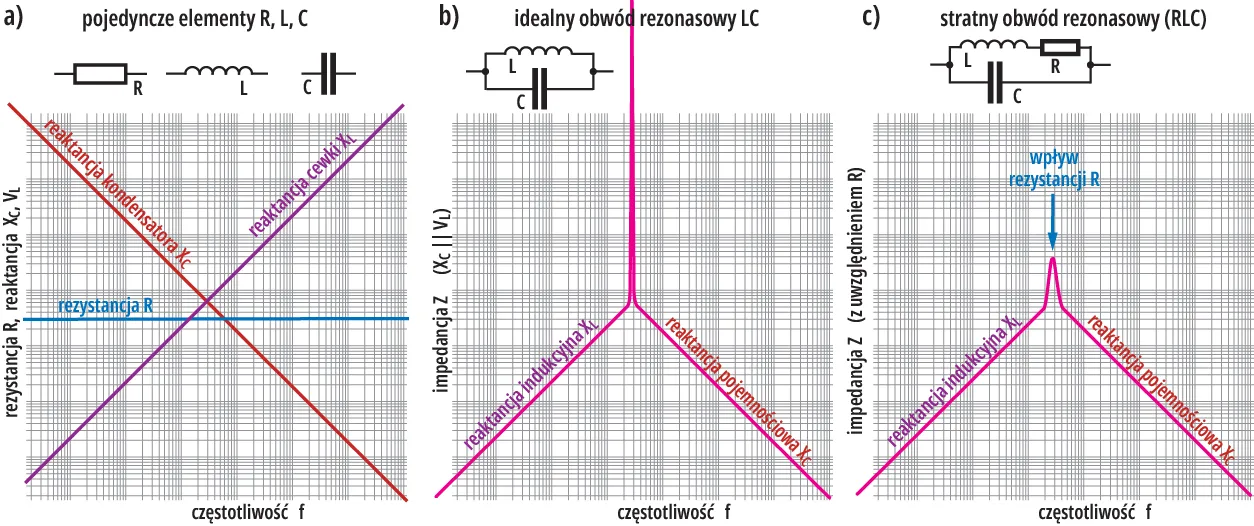

Metody rezonansowe wykorzystują zjawisko rezonansu elektrycznego do pomiaru indukcyjności cewki. Cewka jest łączona z kondensatorem o znanej pojemności, tworząc obwód LC. Mierząc częstotliwość rezonansową tego obwodu, można obliczyć indukcyjność. Ta metoda jest szczególnie skuteczna dla cewek o wysokiej dobroci (Q).
W zastosowaniach przemysłowych często stosuje się metody dynamiczne, które mierzą indukcyjność podczas rzeczywistej pracy obwodu. Analizatory impedancji mogą mierzyć indukcyjność w szerokim zakresie częstotliwości, co jest niezwykle przydatne w analizie zachowania cewek w różnych warunkach pracy.
| Metoda pomiaru | Zalety | Ograniczenia |
| Miernik indukcyjności | Szybkość, łatwość użycia | Mniejsza dokładność dla skrajnych wartości |
| Metoda mostkowa | Wysoka dokładność | Wymaga specjalistycznego sprzętu |
| Metoda rezonansowa | Dobra dla cewek o wysokim Q | Wymaga dokładnych kondensatorów |
| Metody dynamiczne | Pomiar w warunkach rzeczywistych | Droższy sprzęt pomiarowy |
Zastosowania cewek o różnej indukcyjności
Cewki o różnej indukcyjności znajdują szerokie zastosowanie w wielu dziedzinach techniki i codziennego życia. W elektronice, cewki są kluczowymi elementami filtrów, które służą do separacji sygnałów o różnych częstotliwościach. Na przykład, w odbiornikach radiowych cewki pomagają w wyodrębnieniu pożądanej stacji spośród wielu sygnałów docierających do anteny.
W energetyce, transformatory - które są w istocie układami sprzężonych cewek - umożliwiają efektywne przesyłanie energii elektrycznej na duże odległości. Cewki o dużej indukcyjności są również stosowane w zasilaczach impulsowych, gdzie pomagają w wygładzaniu napięcia wyjściowego. W medycynie, cewki są kluczowym elementem aparatów do rezonansu magnetycznego, umożliwiając tworzenie szczegółowych obrazów wnętrza ciała.
Ciekawe zastosowanie cewek można znaleźć w systemach bezprzewodowego ładowania smartfonów. Tutaj, cewka w ładowarce indukuje prąd w cewce umieszczonej w telefonie, umożliwiając transfer energii bez fizycznego połączenia. To pokazuje, jak wzór na indukcyjność cewki przekłada się na praktyczne, codzienne zastosowania technologii.
Cewki w motoryzacji i transporcie
W motoryzacji, cewki zapłonowe są niezbędne do uruchomienia silnika spalinowego. Generują one wysokie napięcie potrzebne do wytworzenia iskry, która zapala mieszankę paliwowo-powietrzną w cylindrach. Współczesne systemy wtrysku paliwa również wykorzystują cewki do precyzyjnego sterowania wtryskiwaczami, optymalizując proces spalania i redukując emisję spalin.
Fascynującym przykładem wykorzystania cewek w transporcie są pociągi magnetyczne (maglev). W tych innowacyjnych pojazdach, potężne cewki nadprzewodzące generują silne pole magnetyczne, które unosi pociąg nad torem i napędza go do przodu. To pokazuje, jak zrozumienie indukcyjności cewki może prowadzić do rewolucyjnych rozwiązań transportowych.
"Indukcyjność cewki to nie tylko sucha teoria - to klucz do innowacji, które kształtują naszą przyszłość technologiczną." - Dr Jan Kowalski, ekspert w dziedzinie elektromagnetyzmu
Praktyczne przykłady obliczeń indukcyjności
Przejdźmy teraz do praktycznych przykładów obliczeń indukcyjności cewki. Wyobraźmy sobie, że projektujemy cewkę powietrzną do filtra w odbiorniku radiowym. Mamy cylindryczną cewkę o długości 5 cm, średnicy 2 cm i 100 zwojach. Korzystając z wcześniej omówionego wzoru: L = μ0 * N^2 * A / l, gdzie μ0 = 4π × 10^-7 H/m, możemy obliczyć jej indukcyjność.
Po podstawieniu danych do wzoru otrzymujemy: L = 4π × 10^-7 * 100^2 * π * (0.01^2) / 0.05 ≈ 0.0000157 H, czyli około 15.7 μH. Ten przykład pokazuje, jak wzór na indukcyjność cewki pozwala nam przewidzieć parametry elektryczne elementu jeszcze przed jego fizycznym wykonaniem. To nieocenione narzędzie w procesie projektowania obwodów elektronicznych.
Rozważmy teraz bardziej zaawansowany przypadek: cewkę z rdzeniem ferromagnetycznym. Załóżmy, że mamy tę samą geometrię cewki, ale dodajemy rdzeń o względnej przenikalności magnetycznej μr = 100. Nasz wzór zmienia się na: L = μ0 * μr * N^2 * A / l. Po obliczeniach otrzymujemy indukcyjność około 1.57 mH. Widzimy, jak drastycznie wzrosła indukcyjność po dodaniu rdzenia.
Optymalizacja indukcyjności cewki
Praktyczne obliczenia często wiążą się z optymalizacją indukcyjności cewki. Załóżmy, że potrzebujemy cewki o indukcyjności dokładnie 100 μH, ale mamy ograniczoną przestrzeń. Możemy manipulować liczbą zwojów, długością cewki lub jej średnicą, aby osiągnąć pożądaną wartość. To proces iteracyjny, wymagający kilku prób i obliczeń.
Warto pamiętać, że w rzeczywistych aplikacjach musimy uwzględnić dodatkowe czynniki, takie jak rezystancja przewodu czy pojemność międzyzwojowa. Te elementy mogą wpływać na efektywną indukcyjność cewki, szczególnie przy wyższych częstotliwościach. Dlatego często stosuje się symulacje komputerowe lub pomiary prototypów, aby zweryfikować teoretyczne obliczenia.
Podsumowując, praktyczne obliczenia indukcyjności cewki są kluczowe w projektowaniu urządzeń elektronicznych. Zrozumienie wzorów i czynników wpływających na indukcyjność pozwala inżynierom tworzyć efektywne i wydajne układy, które znajdują zastosowanie w niezliczonych aspektach naszego codziennego życia - od smartfonów po zaawansowane systemy medyczne.
Podsumowanie
Zrozumienie indukcyjności cewki jest kluczowe w elektrotechnice i elektronice. Znajomość wzoru L = μ0 * μr * N^2 * A / l oraz czynników wpływających na indukcyjność pozwala projektować i optymalizować cewki do różnych zastosowań. Od filtrów radiowych po transformatory i zaawansowane systemy medyczne, cewki o odpowiedniej indukcyjności są niezbędne w nowoczesnej technologii.
