Bramki logiczne to fundamentalne elementy elektroniki cyfrowej, stanowiące podstawę funkcjonowania nowoczesnych urządzeń elektronicznych. W tym artykule zgłębimy działanie bramek AND, OR, NOR i NOT, analizując ich unikalne właściwości oraz szeroki wachlarz zastosowań w projektowaniu układów cyfrowych.
Kluczowe wnioski:- Bramka OR realizuje operację logiczną "lub", dając wynik prawdziwy, gdy co najmniej jedno wejście jest prawdziwe.
- W praktyce bramka OR znajduje zastosowanie w układach sumujących i detekcji sygnałów.
- Bramka OR umożliwia łączenie wielu sygnałów wejściowych, co jest przydatne w systemach alarmowych.
- W układach cyfrowych bramka OR często współpracuje z innymi bramkami, tworząc bardziej złożone funkcje logiczne.
- Zrozumienie działania bramki OR jest kluczowe dla projektowania efektywnych i niezawodnych systemów elektronicznych.

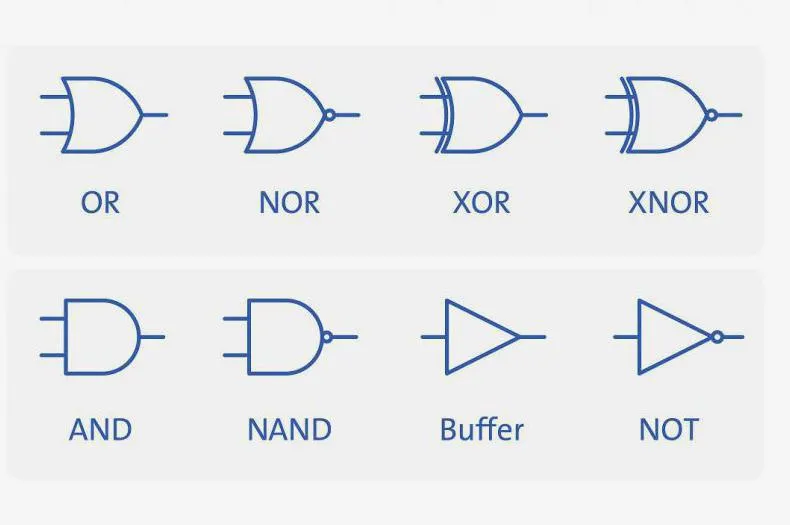

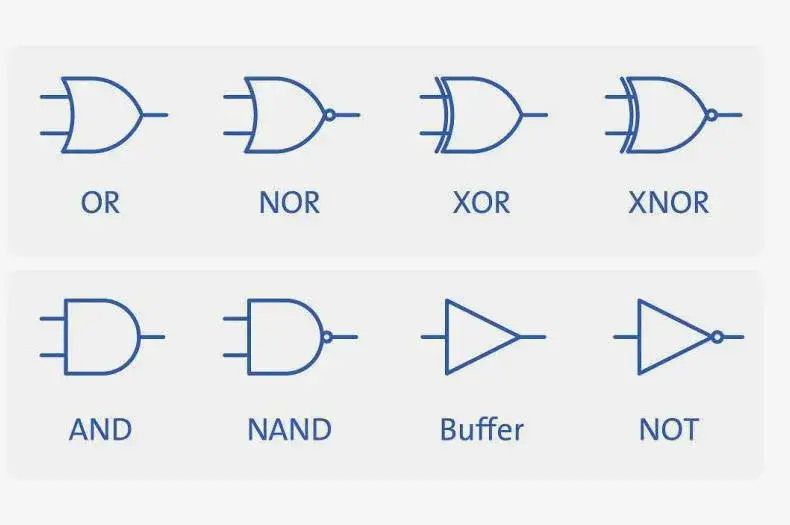

Podstawowe bramki logiczne: AND, OR, NOR i NOT
Bramki logiczne stanowią fundament elektroniki cyfrowej, umożliwiając przetwarzanie sygnałów binarnych. Wśród podstawowych bramek wyróżniamy bramkę AND, or bramkę, bramkę NOR oraz bramkę NOT. Każda z nich pełni unikatową funkcję w układach cyfrowych, realizując określone operacje logiczne.
Bramka AND, zwana także bramką iloczynu logicznego, daje na wyjściu stan wysoki tylko wtedy, gdy wszystkie jej wejścia są w stanie wysokim. Z kolei or bramka, czyli bramka sumy logicznej, generuje stan wysoki, gdy przynajmniej jedno z jej wejść jest w stanie wysokim. Te dwie bramki są często wykorzystywane w układach decyzyjnych i kontrolnych.
Bramka NOR jest negacją bramki OR, co oznacza, że jej wyjście jest stanem wysokim tylko wtedy, gdy wszystkie wejścia są w stanie niskim. Natomiast bramka NOT, znana również jako inwerter, po prostu odwraca stan wejściowy. Te bramki są niezbędne w układach negujących i porównujących sygnały.
Zasada działania bramek logicznych w układach cyfrowych
Działanie bramek logicznych opiera się na przetwarzaniu sygnałów binarnych, gdzie stan niski reprezentuje logiczne "0", a stan wysoki logiczną "1". Każda bramka realizuje określoną funkcję logiczną, która determinuje, jak sygnały wejściowe wpływają na sygnał wyjściowy. To właśnie ta zdolność do manipulowania stanami logicznymi czyni bramki podstawowymi elementami budowy skomplikowanych układów cyfrowych.
W praktyce, bramki logiczne są implementowane za pomocą tranzystorów, które działają jako przełączniki elektroniczne. Na przykład, bramka AND wymaga, aby wszystkie tranzystory były w stanie przewodzenia, by wygenerować stan wysoki na wyjściu. Z kolei or bramka generuje stan wysoki, gdy choć jeden z tranzystorów przewodzi.

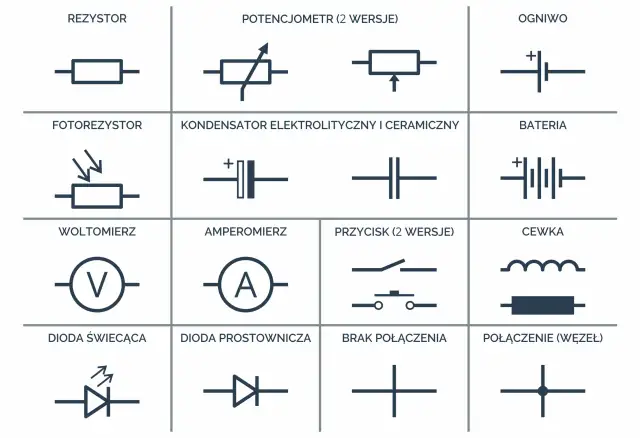

Czytaj więcej: Oznaczenia na schematach elektrycznych: Co warto wiedzieć o symbolach?
Zastosowania bramki AND w elektronice cyfrowej
Bramka AND znajduje szerokie zastosowanie w elektronice cyfrowej, szczególnie w układach wymagających spełnienia wielu warunków jednocześnie. Jest ona często wykorzystywana w systemach zabezpieczeń, gdzie wszystkie warunki muszą być spełnione, aby system zareagował. Na przykład, w systemie alarmowym bramka AND może być użyta do sprawdzenia, czy drzwi są zamknięte, system uzbrojony, a czujnik ruchu aktywny.
Innym ciekawym zastosowaniem bramki AND są układy sterowania w przemyśle. W liniach produkcyjnych bramka ta może kontrolować, czy wszystkie elementy bezpieczeństwa są aktywne przed uruchomieniem maszyny. Dzięki temu zwiększa się bezpieczeństwo pracowników i niezawodność procesów produkcyjnych.
- Systemy zabezpieczeń i kontroli dostępu
- Układy sterowania w przemyśle
- Systemy decyzyjne w automatyce
- Układy synchronizacji sygnałów
Wykorzystanie bramki OR w projektowaniu obwodów
Or bramka jest niezwykle wszechstronna w projektowaniu obwodów elektronicznych. Jej główną zaletą jest możliwość reagowania na różne sygnały wejściowe, co czyni ją idealną do zastosowań, gdzie wystarczy spełnienie jednego z wielu warunków. W systemach alarmowych or bramka może być użyta do monitorowania wielu czujników jednocześnie, aktywując alarm, gdy którykolwiek z nich wykryje zagrożenie.
W układach komunikacyjnych or bramka często służy do łączenia sygnałów z różnych źródeł. Na przykład, w routerach sieciowych może być wykorzystywana do kierowania pakietów danych z różnych portów wejściowych do wspólnego wyjścia. Dzięki temu urządzenie może efektywnie zarządzać ruchem sieciowym, reagując na aktywność na dowolnym z portów.
Funkcje i implementacja bramki NOR w systemach
Bramka NOR jest uniwersalnym elementem logicznym, z którego można zbudować wszystkie inne bramki logiczne. Ta właściwość czyni ją niezwykle cenną w projektowaniu układów scalonych. W praktyce, bramka NOR często znajduje zastosowanie w układach pamięci, gdzie wykorzystuje się jej zdolność do przechowywania stanu.
Jednym z ciekawych zastosowań bramki NOR są przerzutniki RS (Reset-Set), które są podstawowymi elementami pamięci w układach sekwencyjnych. Przerzutniki te wykorzystują dwie bramki NOR połączone w pętli sprzężenia zwrotnego, co pozwala na przechowywanie jednego bitu informacji. To pokazuje, jak proste elementy logiczne mogą tworzyć bardziej złożone struktury pamięciowe.
| Wejście A | Wejście B | Wyjście NOR |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Rola bramki NOT w odwracaniu sygnałów cyfrowych
Bramka NOT, znana również jako inwerter, pełni kluczową rolę w odwracaniu sygnałów cyfrowych. Jej działanie polega na zmianie stanu logicznego: jeśli na wejściu pojawi się "0", na wyjściu otrzymamy "1", i odwrotnie. Ta prosta funkcja ma ogromne znaczenie w wielu aplikacjach elektronicznych.
W układach cyfrowych bramka NOT często służy do generowania sygnałów komplementarnych, niezbędnych w wielu operacjach logicznych. Na przykład, w układach zegarowych bramka NOT może być używana do tworzenia sygnałów o przeciwnych fazach, co jest kluczowe dla prawidłowego funkcjonowania układów sekwencyjnych.
Kombinacje bramek logicznych w złożonych układach
Prawdziwa moc bramek logicznych ujawnia się w ich kombinacjach, które pozwalają na tworzenie skomplikowanych układów cyfrowych. Łącząc bramki AND, OR, NOR i NOT, można realizować zaawansowane funkcje logiczne, które stanowią podstawę działania nowoczesnych urządzeń elektronicznych.

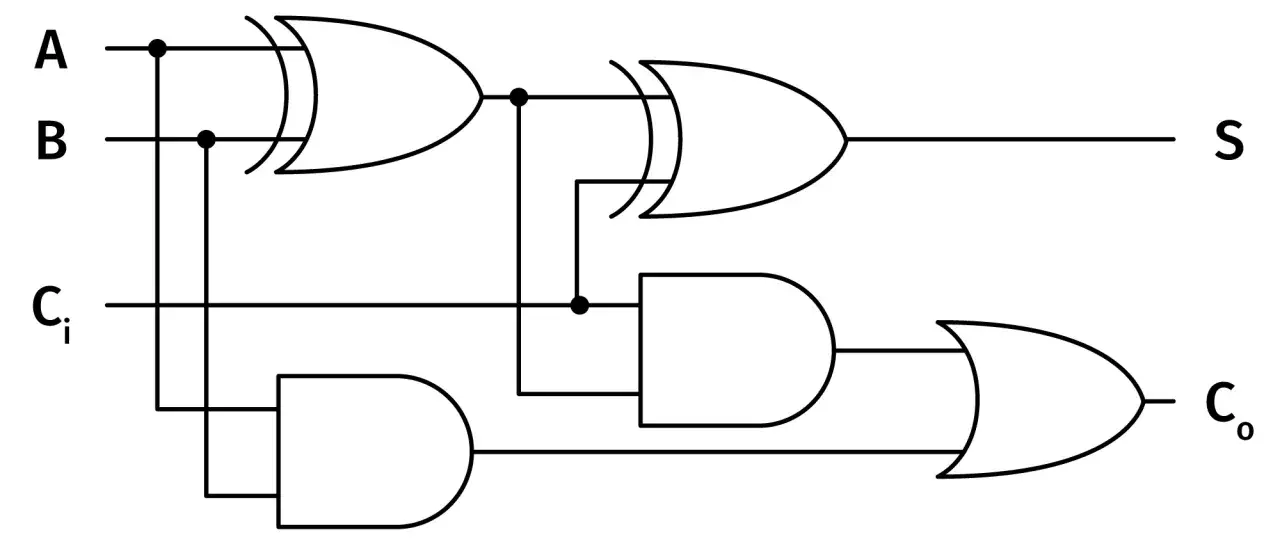

Jednym z przykładów takiej kombinacji jest układ sumatora pełnego, który wykorzystuje bramki AND, OR i XOR (którą można zbudować z kombinacji innych bramek). Sumator ten jest kluczowym elementem w jednostkach arytmetyczno-logicznych (ALU) procesorów, umożliwiając wykonywanie operacji dodawania na liczbach binarnych.
- Sumatory i układy arytmetyczne
- Multipleksery i demultipleksery
- Kodery i dekodery
- Rejestry przesuwne
- Liczniki cyfrowe
Warto zauważyć, że umiejętne łączenie różnych bramek logicznych pozwala na optymalizację układów pod kątem szybkości działania, zużycia energii czy zajmowanej powierzchni na chipie. To właśnie ta elastyczność i wszechstronność bramek logicznych sprawia, że są one fundamentem współczesnej elektroniki cyfrowej, umożliwiając ciągły rozwój technologii komputerowych i komunikacyjnych.
Podsumowanie
Bramki logiczne AND, OR, NOR i NOT stanowią fundamentalne elementy elektroniki cyfrowej, umożliwiając przetwarzanie sygnałów binarnych. Każda z tych bramek pełni unikatową funkcję, realizując określone operacje logiczne, co pozwala na tworzenie złożonych układów cyfrowych wykorzystywanych w nowoczesnych urządzeniach elektronicznych.
Znajomość zasad działania i zastosowań poszczególnych bramek logicznych jest kluczowa dla zrozumienia funkcjonowania systemów cyfrowych. Umiejętność łączenia bramek w bardziej złożone struktury otwiera drogę do projektowania zaawansowanych układów, takich jak sumatory, multipleksery czy jednostki arytmetyczno-logiczne, które są niezbędne w dzisiejszej technologii.
