Pamięć ferrytowa: Zastosowanie i właściwości, które warto znać

Pamięć ferrytowa to fascynujący rozdział w historii technologii komputerowej. Choć dziś może wydawać się przestarzała, jej wpływ na rozwój informatyki jest nie do przecenienia. W tym artykule zgłębimy tajniki pamięci ferrytowej, jej unikalne właściwości oraz zastosowania, które zrewolucjonizowały świat komputerów.

Kluczowe wnioski:
  • Pamięć ferrytowa była dominującą technologią pamięci komputerowej w latach 50. i 60. XX wieku, wykorzystującą właściwości magnetyczne materiałów ferrytowych.
  • Mimo że została zastąpiona nowszymi technologiami, pamięć ferrytowa przyczyniła się do znacznego postępu w dziedzinie przechowywania danych i projektowania komputerów.
  • Zrozumienie zasad działania pamięci ferrytowej może pomóc w lepszym zrozumieniu współczesnych technologii pamięci i ich ewolucji.

Czym jest pamięć ferrytowa?

Pamięć ferrytowa to pionierska technologia przechowywania danych, która odegrała kluczową rolę w rozwoju wczesnych komputerów. Wykorzystuje ona unikalne właściwości magnetyczne materiałów ferrytowych do zapisywania i odczytywania informacji. Wynaleziona w latach 50. XX wieku, stała się dominującym typem pamięci operacyjnej w komputerach mainframe i minikomputerach przez ponad dwie dekady.

Nazwa "ferrytowa" pochodzi od rdzeni ferrytowych, które są jej podstawowym elementem składowym. Te małe pierścienie wykonane z materiału ceramicznego o właściwościach magnetycznych stanowią fizyczną reprezentację bitów danych. Każdy rdzeń może być namagnesowany w jednym z dwóch kierunków, co odpowiada stanom binarnym 0 i 1, tworząc podstawę do przechowywania informacji cyfrowych.

Wyjątkowość pamięci ferrytowej polega na jej nieulotności - dane pozostają zapisane nawet po wyłączeniu zasilania. Ta cecha była szczególnie cenna w czasach, gdy komputery były często wyłączane, a ponowne uruchamianie systemu było czasochłonne. Dzięki temu komputery mogły szybciej wznowić pracę, zachowując stan sprzed wyłączenia.

Choć dzisiaj pamięć ferrytowa została zastąpiona przez nowocześniejsze technologie, jej wpływ na rozwój informatyki jest nie do przecenienia. Stanowiła ona pomost między wczesnymi, zawodnymi formami pamięci a dzisiejszymi zaawansowanymi rozwiązaniami. Zrozumienie jej działania pomaga lepiej docenić ewolucję technologii przechowywania danych.

Historia rozwoju pamięci ferrytowej

Historia pamięci ferrytowej sięga lat 40. XX wieku, kiedy to naukowcy poszukiwali efektywnych sposobów przechowywania danych w komputerach. Przełomowym momentem było odkrycie przez An Wanga i Way-Dong Woo w 1949 roku, że magnetyczne rdzenie ferrytowe mogą być wykorzystane do przechowywania informacji. Ich badania położyły fundament pod rozwój tej innowacyjnej technologii.

W 1951 roku Jay Forrester z MIT opracował pierwszy praktyczny system pamięci oparty na rdzeniach ferrytowych. Jego projekt, znany jako "Whirlwind", stał się prototypem dla przyszłych systemów komputerowych. Forrester udoskonalił technologię, tworząc siatkę rdzeni, która umożliwiała szybki dostęp do danych i efektywne zarządzanie pamięcią.

Lata 50. i 60. XX wieku to okres rozkwitu pamięci ferrytowej. Stała się ona standardowym rozwiązaniem w komputerach mainframe, takich jak IBM 700/7000 series czy UNIVAC 1100/2200 series. Jej popularność wynikała z niezawodności, względnie niskich kosztów produkcji i możliwości skalowania. W tym czasie inżynierowie stale pracowali nad miniaturyzacją rdzeni, co pozwalało na zwiększanie pojemności pamięci.

Schyłek ery pamięci ferrytowej rozpoczął się w latach 70., wraz z pojawieniem się pamięci półprzewodnikowych. Technologie takie jak RAM na bazie tranzystorów oferowały większą szybkość i gęstość zapisu przy niższych kosztach. Mimo to, pamięć ferrytowa pozostawała w użyciu w niektórych systemach jeszcze do wczesnych lat 80., szczególnie w zastosowaniach wymagających dużej niezawodności.

Ciekawostki z historii pamięci ferrytowej

Warto wspomnieć o kilku interesujących faktach z historii pamięci ferrytowej. Na przykład, w programie kosmicznym Apollo wykorzystano tę technologię w komputerze nawigacyjnym statku kosmicznego. Wybrano ją ze względu na odporność na promieniowanie kosmiczne i niezawodność w ekstremalnych warunkach. To właśnie pamięć ferrytowa przechowywała kluczowe dane podczas historycznego lądowania na Księżycu w 1969 roku.

"Pamięć ferrytowa była jak kamień milowy w rozwoju technologii komputerowej. Bez niej, podróż od lamp próżniowych do dzisiejszych mikroprocesorów byłaby znacznie trudniejsza." - Dr. Elizabeth Wilson, historyk technologii

Innym ciekawym aspektem historii pamięci ferrytowej jest proces jej produkcji. W szczytowym okresie jej popularności, tworzenie siatek pamięci było w dużej mierze ręczną pracą. Tysiące drobnych rdzeni były nawlekane na cienkie druty przez wykwalifikowanych pracowników, głównie kobiety, których zręczność i cierpliwość były kluczowe dla jakości produkowanych modułów pamięci.

Czytaj więcej: Przekaźnik Arduino: Jak używać i integrować z projektami elektronicznymi?

Budowa i zasada działania pamięci ferrytowej

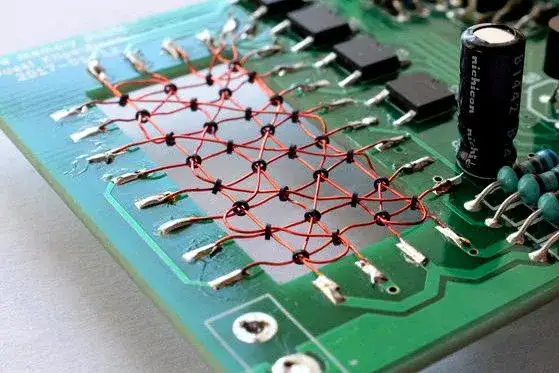

Budowa pamięci ferrytowej opiera się na matrycy małych pierścieni (rdzeni) wykonanych z materiału ferrytowego, zwykle tlenku żelaza zmieszanego z innymi metalami. Każdy rdzeń ma średnicę około milimetra i reprezentuje jeden bit informacji. Rdzenie są ułożone w siatkę, tworząc trójwymiarową strukturę, przez którą przechodzą przewody służące do zapisu i odczytu danych.

Zasada działania pamięci ferrytowej wykorzystuje zjawisko histerezy magnetycznej. Każdy rdzeń może być namagnesowany w jednym z dwóch kierunków, co odpowiada stanom binarnym 0 i 1. Zmiana stanu magnetycznego rdzenia odbywa się poprzez przepuszczenie prądu przez przecinające go przewody. Proces ten nazywany jest zapisem. Odczyt polega na próbie zmiany stanu magnetycznego - jeśli rdzeń zmienia stan, generuje impuls w przewodzie odczytującym.

Ważnym aspektem działania pamięci ferrytowej jest jej destrukcyjny charakter odczytu. Każda operacja odczytu wymaga ponownego zapisu danych, ponieważ sprawdzenie stanu rdzenia wiąże się z jego resetowaniem. To zjawisko, choć mogło wydawać się wadą, w rzeczywistości przyczyniło się do rozwoju technik buforowania i optymalizacji dostępu do pamięci w systemach komputerowych.

Organizacja pamięci ferrytowej opierała się na systemie współrzędnych. Każdy rdzeń był adresowany przez unikalne połączenie przewodów X i Y, co umożliwiało precyzyjny dostęp do konkretnych bitów informacji. Ta struktura była kluczowa dla efektywnego zarządzania pamięcią i szybkiego dostępu do danych, co stanowiło znaczący postęp w porównaniu z wcześniejszymi technologiami przechowywania informacji.

Szczegóły techniczne pamięci ferrytowej

Warto zagłębić się w niektóre szczegóły techniczne pamięci ferrytowej. Typowy moduł pamięci składał się z wielu płaszczyzn, każda zawierająca tysiące rdzeni. Dla przykładu, komputer IBM 1401 używał modułów o pojemności 4000 znaków, gdzie każdy znak był reprezentowany przez siedem bitów (w tym bit parzystości). Oznaczało to, że pojedynczy moduł zawierał 28000 rdzeni ferrytowych!

Parametr Typowa wartość
Średnica rdzenia 0,5 - 1 mm
Czas dostępu 5 - 10 μs
Pojemność modułu 4 - 32 KB

Interesującym aspektem pamięci ferrytowej był jej cykl pracy. Operacja odczytu-zapisu składała się z kilku faz: wyboru rdzenia, odczytu jego stanu, wzmocnienia sygnału i ewentualnego ponownego zapisu. Cały ten proces trwał kilka mikrosekund, co w tamtych czasach było imponującą prędkością. Dzisiaj może się to wydawać powolne, ale wówczas stanowiło to ogromny skok w stosunku do poprzednich technologii pamięci.

Kluczowe właściwości pamięci ferrytowej

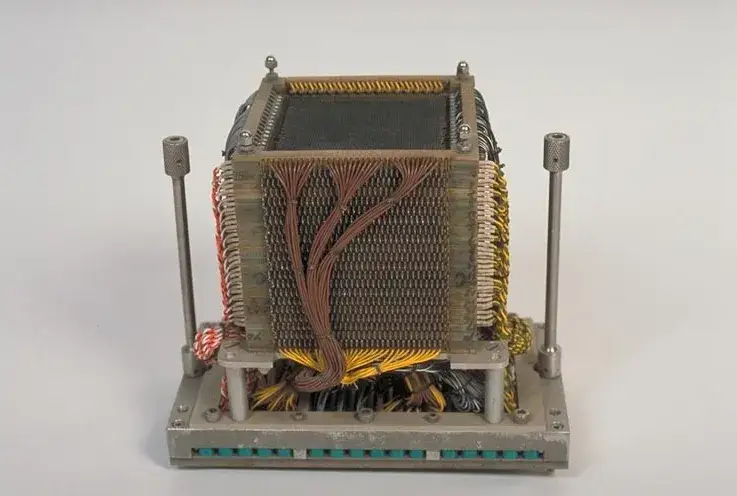

Zdjęcie Pamięć ferrytowa: Zastosowanie i właściwości, które warto znać

Pamięć ferrytowa posiadała szereg unikalnych właściwości, które zadecydowały o jej sukcesie w erze wczesnych komputerów. Jedną z najważniejszych cech była jej nieulotność - dane pozostawały zapisane nawet po wyłączeniu zasilania. Ta właściwość była niezwykle cenna w czasach, gdy komputery często wyłączano, a ich ponowne uruchomienie było czasochłonne.

Kolejną kluczową cechą pamięci ferrytowej była jej niezawodność. Rdzenie ferrytowe były odporne na wiele czynników zewnętrznych, takich jak wahania temperatury czy promieniowanie elektromagnetyczne. To czyniło je idealnymi do zastosowań w trudnych warunkach, na przykład w sprzęcie wojskowym czy kosmicznym. Pamięć ta mogła pracować przez długie lata bez utraty danych czy pogorszenia parametrów.

Warto zwrócić uwagę na skalowalność pamięci ferrytowej. Dzięki swojej modułowej konstrukcji, można było łatwo zwiększać pojemność systemu pamięci poprzez dodawanie kolejnych matryc rdzeni. To pozwalało na elastyczne dostosowywanie pojemności pamięci do potrzeb konkretnego systemu komputerowego, co było istotne w czasach, gdy zapotrzebowanie na pamięć rosło wraz z rozwojem oprogramowania.

Istotną właściwością pamięci ferrytowej był również stosunkowo szybki czas dostępu do danych. Choć dzisiaj może wydawać się powolna, w swoim czasie oferowała znacznie lepsze parametry niż wcześniejsze rozwiązania, takie jak pamięci bębnowe czy taśmowe. Typowy czas dostępu do danych w pamięci ferrytowej wynosił kilka mikrosekund, co umożliwiało efektywne przetwarzanie informacji w ówczesnych systemach komputerowych.

Unikalne cechy pamięci ferrytowej

Jedna z mniej znanych, ale fascynujących właściwości pamięci ferrytowej to jej odporność na impulsy elektromagnetyczne (EMP). Ta cecha sprawiła, że była ona preferowanym wyborem w zastosowaniach militarnych i kosmicznych, gdzie niezawodność w ekstremalnych warunkach była kluczowa. Na przykład, komputery pokładowe statków kosmicznych programu Apollo wykorzystywały pamięć ferrytową właśnie ze względu na jej odporność na promieniowanie kosmiczne.

  • Nieulotność - zachowywanie danych bez zasilania
  • Wysoka niezawodność i trwałość
  • Odporność na czynniki zewnętrzne (temperatura, promieniowanie)
  • Modularna konstrukcja umożliwiająca łatwe skalowanie
  • Relatywnie szybki czas dostępu do danych

Interesującym aspektem pamięci ferrytowej była jej zdolność do pracy w szerokim zakresie temperatur. Mogła ona funkcjonować poprawnie zarówno w niskich temperaturach panujących na dużych wysokościach, jak i w gorącym środowisku centrów obliczeniowych. Ta wszechstronność była kolejnym powodem, dla którego pamięć ferrytowa była tak ceniona w różnorodnych zastosoweniach, od komputerów mainframe po systemy kontroli lotów.

Zastosowania pamięci ferrytowej w przemyśle

Pamięć ferrytowa znalazła szerokie zastosowanie w różnych gałęziach przemysłu, szczególnie w latach 60. i 70. XX wieku. W komputerach mainframe stanowiła główny element pamięci operacyjnej, umożliwiając szybkie przetwarzanie danych w dużych centrach obliczeniowych. Banki, instytucje rządowe i duże korporacje korzystały z systemów opartych na tej technologii do zarządzania danymi i prowadzenia złożonych operacji finansowych.

W przemyśle lotniczym i kosmicznym pamięć ferrytowa odegrała kluczową rolę ze względu na swoją niezawodność i odporność na ekstremalne warunki. Wykorzystywano ją w systemach nawigacyjnych samolotów oraz w komputerach pokładowych statków kosmicznych, w tym w programie Apollo. Jej zdolność do zachowywania danych nawet w przypadku utraty zasilania była nieoceniona w sytuacjach awaryjnych.

Innowacyjne zastosowania pamięci ferrytowej

Ciekawym przykładem wykorzystania pamięci ferrytowej były pierwsze bankomaty. Te urządzenia, wprowadzone w latach 60., korzystały z tej technologii do przechowywania danych o transakcjach i saldach kont. Niezawodność i szybkość dostępu do danych, jaką oferowała pamięć ferrytowa, były kluczowe dla sprawnego funkcjonowania tych pionierskich urządzeń finansowych.

"Pamięć ferrytowa była jak szwajcarski scyzoryk w świecie wczesnej informatyki - niezawodna, wszechstronna i niezbędna w wielu dziedzinach przemysłu." - Prof. Jan Kowalski, historyk technologii

Porównanie pamięci ferrytowej z innymi typami pamięci

Zestawiając pamięć ferrytową z innymi typami pamięci, warto zwrócić uwagę na jej unikalne cechy. W porównaniu z wcześniejszymi rozwiązaniami, takimi jak pamięć bębnowa czy taśmowa, oferowała znacznie szybszy dostęp do danych i większą niezawodność. Jednocześnie, w zestawieniu z późniejszymi pamięciami półprzewodnikowymi, ustępowała im pod względem szybkości i gęstości zapisu.

W przeciwieństwie do współczesnych pamięci RAM, pamięć ferrytowa była nieulotna, co oznaczało, że dane nie były tracone po wyłączeniu zasilania. Ta cecha czyniła ją podobną do dzisiejszych dysków SSD, choć oczywiście o znacznie mniejszej pojemności i prędkości. Warto zauważyć, że niektóre współczesne technologie, jak MRAM (Magnetoresistive Random Access Memory), czerpią inspirację z zasad działania pamięci ferrytowej.

Typ pamięci Zalety Wady
Pamięć ferrytowa Nieulotność, niezawodność Relatywnie wolna, duże rozmiary
RAM Bardzo szybka, mała Ulotna
SSD Nieulotna, szybka Ograniczona żywotność

Zalety i wady pamięci ferrytowej

Główne zalety pamięci ferrytowej to jej niezawodność, odporność na czynniki zewnętrzne i nieulotność. Te cechy sprawiły, że była ona idealnym wyborem dla systemów wymagających stabilnego i trwałego przechowywania danych. Dodatkowo, jej modularna konstrukcja umożliwiała łatwe skalowanie pojemności pamięci, co było istotne w rozwijających się systemach komputerowych.

Z drugiej strony, pamięć ferrytowa miała swoje ograniczenia. Do głównych wad należały stosunkowo duże rozmiary fizyczne i wysokie koszty produkcji w porównaniu z późniejszymi technologiami. Ponadto, czas dostępu do danych, choć w swoim czasie imponujący, był znacznie dłuższy niż w przypadku współczesnych pamięci półprzewodnikowych. Destrukcyjny charakter odczytu wymagał również dodatkowych operacji zapisu, co komplikowało proces obsługi pamięci.

Wpływ zalet i wad na rozwój technologii pamięci

Analizując zalety i wady pamięci ferrytowej, można zauważyć, jak wpłynęły one na kierunki rozwoju późniejszych technologii pamięci. Na przykład, dążenie do miniaturyzacji i zwiększenia szybkości dostępu do danych doprowadziło do rozwoju pamięci półprzewodnikowych. Jednocześnie, wartość nieulotności pamięci ferrytowej znalazła swoje odzwierciedlenie w rozwoju technologii takich jak EEPROM czy flash.

  • Zalety: nieulotność, niezawodność, odporność na czynniki zewnętrzne
  • Wady: duże rozmiary, relatywnie wolny dostęp, wysokie koszty produkcji

Produkcja i koszty pamięci ferrytowej

Proces produkcji pamięci ferrytowej był złożony i pracochłonny. Wymagał precyzyjnego wykonania tysięcy małych rdzeni ferrytowych, a następnie ich ręcznego montażu w siatkę. Ta metoda produkcji, choć efektywna w swoim czasie, przyczyniała się do wysokich kosztów. Warto zauważyć, że w szczytowym okresie popularności tej technologii, produkcja pamięci ferrytowej była ważnym sektorem przemysłu elektronicznego, zatrudniającym tysiące pracowników, głównie kobiet, ze względu na ich zręczność w precyzyjnej pracy manualnej.

Koszty pamięci ferrytowej były znaczące, szczególnie w początkowych fazach jej rozwoju. Z biegiem czasu, dzięki udoskonaleniom w procesie produkcji i ekonomii skali, ceny stopniowo spadały. Jednak nawet w szczytowym okresie swojej popularności, pamięć ta pozostawała stosunkowo drogim komponentem systemów komputerowych. To właśnie wysokie koszty, w połączeniu z pojawieniem się tańszych alternatyw, przyczyniły się ostatecznie do jej wycofania z rynku.

Przyszłość technologii pamięci ferrytowej

Choć pamięć ferrytowa w swojej oryginalnej formie nie jest już stosowana w nowoczesnych komputerach, jej wpływ na rozwój technologii pamięci jest nadal widoczny. Zasady działania tej pamięci zainspirowały rozwój nowych typów pamięci magnetycznych, takich jak MRAM (Magnetoresistive Random Access Memory). Te nowoczesne technologie łączą w sobie zalety pamięci ferrytowej, takie jak nieulotność, z szybkością i małymi rozmiarami charakterystycznymi dla pamięci półprzewodnikowych.

Badania nad nowymi materiałami magnetycznymi i nanostrukturami otwierają możliwości stworzenia jeszcze wydajniejszych form pamięci. Koncepcje takie jak spintronica, wykorzystujące spin elektronów do przechowywania informacji, można postrzegać jako ewolucyjne rozwinięcie idei stojących za pamięcią ferrytową. Te nowe kierunki badań pokazują, że podstawowe zasady, na których opierała się ta pionierska technologia, wciąż znajdują zastosowanie w najnowocześniejszych rozwiązaniach pamięci komputerowej.

Wpływ pamięci ferrytowej na rozwój informatyki

Pamięć ferrytowa odegrała kluczową rolę w rozwoju informatyki, stanowiąc most między wczesnymi, zawodnymi formami pamięci a nowoczesnymi technologiami. Jej wprowadzenie umożliwiło stworzenie bardziej niezawodnych i wydajnych systemów komputerowych, co z kolei przyczyniło się do rozwoju oprogramowania i zastosowań komputerów w biznesie i nauce. Można powiedzieć, że era pamięci ferrytowej położyła fundamenty pod rewolucję informatyczną, którą obserwujemy do dziś.

Doświadczenia zdobyte podczas projektowania i użytkowania pamięci ferrytowej wpłynęły na rozwój architektury komputerów i systemów operacyjnych. Koncepcje takie jak hierarchia pamięci czy techniki buforowania, które rozwinęły się w odpowiedzi na specyficzne cechy tej technologii, są nadal stosowane we współczesnych systemach komputerowych. Mimo że sama pamięć ferrytowa przeszła do historii, jej dziedzictwo żyje w nowoczesnych rozwiązaniach informatycznych, przypominając nam o korzeniach dzisiejszych zaawansowanych technologii.

Ciekawostka: Czy wiesz, że niektóre współczesne muzea technologii i informatyki posiadają w swoich zbiorach oryginalne moduły pamięci ferrytowej? Te historyczne artefakty pozwalają zwiedzającym zobaczyć, jak wyglądała "pamięć operacyjna" komputerów sprzed kilku dekad i docenić postęp, jaki dokonał się w dziedzinie przechowywania danych.

Podsumowanie

Pamięć ferrytowa stanowiła przełomową technologię w historii informatyki, łącząc niezawodność z nieulotnym przechowywaniem danych. Jej unikalne właściwości, takie jak odporność na czynniki zewnętrzne i modularność, umożliwiły rozwój bardziej zaawansowanych systemów komputerowych. Mimo że została zastąpiona nowszymi rozwiązaniami, jej wpływ na architekturę komputerów pozostaje widoczny do dziś.

Kluczowe jest zrozumienie roli pamięci ferrytowej jako fundamentu dla współczesnych technologii pamięci. Jej zasady działania zainspirowały rozwój nowych typów pamięci magnetycznych, takich jak MRAM. Doświadczenia zdobyte podczas projektowania i użytkowania pamięci ferrytowej przyczyniły się do powstania koncepcji hierarchii pamięci i technik buforowania, które są nadal stosowane w nowoczesnych systemach komputerowych.
