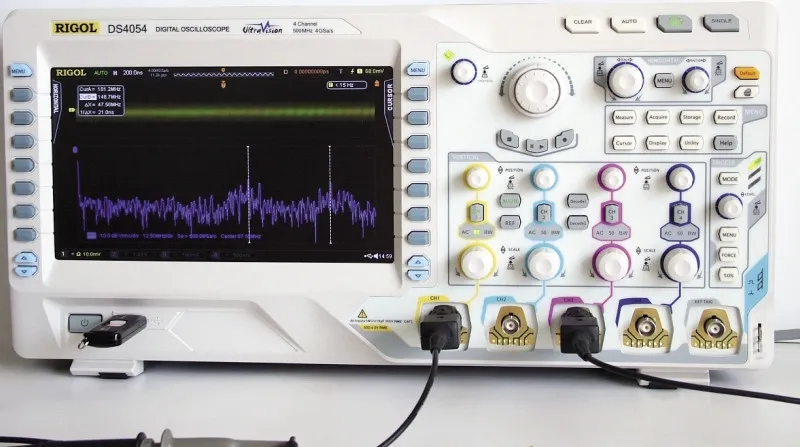

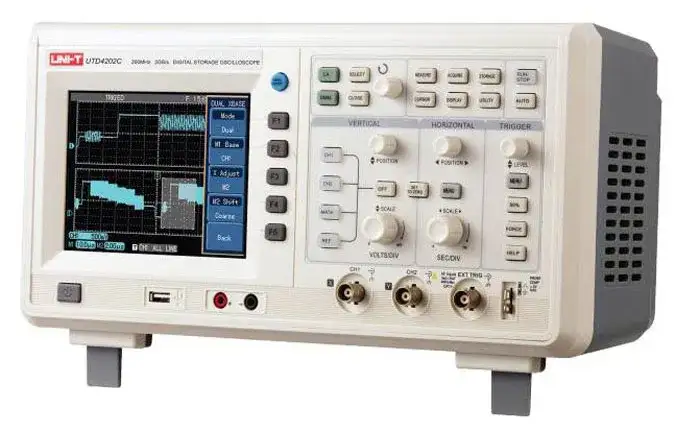

Oscyloskop: Jakie ma zastosowanie i jak go używać efektywnie?

Oscyloskop to niezastąpione narzędzie w świecie elektroniki i elektrotechniki. Ten wszechstronny przyrząd pomiarowy umożliwia wizualizację i analizę sygnałów elektrycznych, co czyni go niezbędnym w diagnostyce, projektowaniu i badaniu układów elektronicznych. W tym artykule zagłębimy się w fascynujący świat oscyloskopów, poznając ich zastosowania i ucząc się, jak efektywnie wykorzystać ich potencjał.

• Oscyloskop służy do obserwacji i pomiaru zmiennych sygnałów elektrycznych w czasie rzeczywistym.
• Umożliwia analizę kształtu, amplitudy i częstotliwości sygnałów, co jest kluczowe w diagnostyce układów.
• Jest niezbędny w badaniu i projektowaniu układów elektronicznych oraz w edukacji technicznej.
• Nowoczesne oscyloskopy oferują zaawansowane funkcje, takie jak analiza widmowa czy dekodowanie protokołów.

Podstawy działania oscyloskopu

Oscyloskop to zaawansowane urządzenie pomiarowe, które pozwala na wizualizację i analizę sygnałów elektrycznych w czasie rzeczywistym. Jego działanie opiera się na zasadzie odchylania wiązki elektronów w lampie katodowej lub, w przypadku nowszych modeli, na technologii cyfrowej. Do czego służy oscyloskop? Przede wszystkim umożliwia obserwację zmian napięcia w funkcji czasu.

Kluczowym elementem oscyloskopu jest ekran, na którym wyświetlany jest wykres reprezentujący badany sygnał. Oś pozioma (X) przedstawia czas, podczas gdy oś pionowa (Y) reprezentuje amplitudę napięcia. Dzięki temu użytkownik może dokładnie analizować kształt, częstotliwość i inne parametry sygnału elektrycznego, co jest nieocenione w pracy inżynierów i techników.

Warto zaznaczyć, że współczesne oscyloskopy oferują znacznie więcej możliwości niż ich analogowe poprzedniki. Wyposażone są w zaawansowane funkcje matematyczne, możliwość zapisu i odtwarzania przebiegów, a także opcje automatycznych pomiarów. To sprawia, że oscyloskop służy nie tylko do prostej obserwacji, ale także do złożonej analizy sygnałów w różnorodnych zastosowaniach.

Rodzaje oscyloskopów i ich charakterystyka

Na rynku dostępne są różne typy oscyloskopów, z których każdy ma swoje unikalne cechy i zastosowania. Podstawowy podział obejmuje oscyloskopy analogowe i cyfrowe. Analogowe modele, choć obecnie rzadziej stosowane, wciąż cenione są za swoją prostotę i brak opóźnień w wyświetlaniu sygnału w czasie rzeczywistym.

Oscyloskopy cyfrowe zdominowały rynek ze względu na swoją wszechstronność i zaawansowane funkcje. Dzielą się one na kilka podkategorii, takie jak oscyloskopy cyfrowe pamięciowe (DSO), oscyloskopy cyfrowe fosforowe (DPO) czy oscyloskopy próbkujące. Każdy z nich ma swoje zalety i znajduje zastosowanie w różnych dziedzinach elektroniki i elektrotechniki.

Warto wspomnieć o oscyloskopach przenośnych, które zyskują na popularności dzięki swojej kompaktowej budowie i możliwości pracy w terenie. Oscyloskop do czego służy w wersji przenośnej? Jest niezastąpiony w diagnostyce urządzeń w miejscu ich instalacji, co jest szczególnie cenne dla serwisantów i inżynierów pracujących poza laboratorium.

Porównanie oscyloskopów analogowych i cyfrowych

Wybór odpowiedniego typu oscyloskopu zależy od konkretnych potrzeb użytkownika. Dla początkujących elektroników czy hobbystów, proste modele cyfrowe mogą być wystarczające. Z kolei profesjonaliści pracujący z zaawansowanymi układami elektronicznymi często decydują się na wysokiej klasy oscyloskopy cyfrowe z szerokim pasmem częstotliwości i zaawansowanymi funkcjami analizy.

Czytaj więcej: Jak sprawdzić warystor? Praktyczne metody diagnostyczne

Konfiguracja i podłączanie oscyloskopu

Prawidłowa konfiguracja i podłączenie oscyloskopu są kluczowe dla uzyskania wiarygodnych pomiarów. Pierwszym krokiem jest wybór odpowiedniej sondy pomiarowej, która będzie dopasowana do badanego sygnału i możliwości oscyloskopu. Sondy dzielą się na pasywne i aktywne, przy czym te drugie są stosowane do pomiarów sygnałów o wyższych częstotliwościach.

Przed rozpoczęciem pomiarów należy skalibrować oscyloskop, co zazwyczaj wykonuje się za pomocą wbudowanego generatora sygnału kalibracyjnego. Proces ten zapewnia dokładność pomiaru amplitudy i czasu. Następnie, ustawiamy podstawowe parametry, takie jak czułość kanału (V/div) oraz podstawę czasu (s/div), dostosowując je do charakterystyki badanego sygnału.

Oscyloskop służy do precyzyjnych pomiarów, dlatego ważne jest, aby pamiętać o prawidłowym uziemieniu urządzenia i zachowaniu ostrożności przy pracy z wysokimi napięciami. Warto również zwrócić uwagę na impedancję wejściową oscyloskopu, która powinna być dopasowana do badanego układu, aby uniknąć zniekształcenia sygnału.

Porady dotyczące bezpiecznego podłączania oscyloskopu

• Zawsze sprawdzaj maksymalne napięcie wejściowe oscyloskopu przed podłączeniem do obwodu.
• Używaj sond z odpowiednim współczynnikiem podziału (np. 10:1) dla wysokich napięć.
• Upewnij się, że oscyloskop jest prawidłowo uziemiony przed rozpoczęciem pomiarów.
• Przy pomiarach wysokoczęstotliwościowych, zwróć uwagę na długość przewodów pomiarowych.

Właściwe podłączenie i konfiguracja oscyloskopu nie tylko zapewniają dokładne pomiary, ale także chronią zarówno urządzenie, jak i użytkownika przed potencjalnymi zagrożeniami. Pamiętajmy, że oscyloskop do czego służy w dużej mierze zależy od umiejętności operatora i prawidłowego przygotowania sprzętu do pracy.

Pomiar napięcia i częstotliwości sygnałów

Jednym z podstawowych zastosowań oscyloskopu jest pomiar napięcia i częstotliwości sygnałów elektrycznych. Aby zmierzyć napięcie, należy ustawić skalę pionową (V/div) tak, aby badany sygnał mieścił się na ekranie, a następnie odczytać wartość amplitudy. Większość nowoczesnych oscyloskopów oferuje funkcję automatycznego pomiaru napięcia międzyszczytowego, średniego i skutecznego.

Pomiar częstotliwości wymaga odpowiedniego ustawienia podstawy czasu (s/div). Częstotliwość można obliczyć, mierząc czas trwania jednego pełnego cyklu sygnału i odwracając tę wartość. Współczesne oscyloskopy cyfrowe często posiadają funkcję automatycznego pomiaru częstotliwości, co znacznie ułatwia pracę. Do czego służy oscyloskop w kontekście analizy częstotliwości? Jest niezastąpiony w badaniu stabilności oscylatorów czy analizie sygnałów modulowanych.

Warto pamiętać, że oscyloskop służy nie tylko do prostych pomiarów amplitudy i częstotliwości. Zaawansowane modele umożliwiają analizę widmową sygnału za pomocą szybkiej transformaty Fouriera (FFT), co pozwala na identyfikację składowych harmonicznych sygnału. Jest to szczególnie przydatne w analizie jakości sygnałów audio czy diagnostyce zakłóceń elektromagnetycznych.

"Oscyloskop to jak mikroskop dla sygnałów elektrycznych - pozwala zobaczyć to, co normalnie jest niewidoczne dla ludzkiego oka." - Dr John Smith, profesor elektroniki na MIT

Analiza przebiegów czasowych i fazowych

Analiza przebiegów czasowych to jedna z kluczowych funkcji oscyloskopu. Pozwala ona na dokładne badanie zmian sygnału w czasie, co jest nieocenione przy projektowaniu i diagnostyce układów elektronicznych. Oscyloskop służy tutaj do obserwacji kształtu sygnału, wykrywania anomalii czy zakłóceń, które mogą wpływać na pracę urządzenia.

W przypadku analizy fazowej, oscyloskop umożliwia porównanie dwóch lub więcej sygnałów pod kątem ich wzajemnego przesunięcia w czasie. Jest to szczególnie istotne w układach synchronizacji, gdzie precyzyjne relacje czasowe między sygnałami są kluczowe dla poprawnego działania systemu. Dzięki tej funkcji możemy wykryć problemy z opóźnieniami czy niestabilnością fazy.

Warto zwrócić uwagę na tryb X-Y oscyloskopu, który pozwala na wyświetlanie jednego sygnału w funkcji drugiego, zamiast w funkcji czasu. Ta metoda jest często wykorzystywana do analizy charakterystyk fazowych, tworzenia figur Lissajous czy badania zależności między różnymi parametrami w układzie.

Zaawansowane oscyloskopy oferują również funkcje matematyczne, które umożliwiają wykonywanie operacji na przebiegach, takich jak dodawanie, odejmowanie czy mnożenie sygnałów. Dzięki temu możemy na przykład wyodrębnić składową zmienną sygnału lub porównać różnice między dwoma podobnymi przebiegami.

Praktyczne zastosowania analizy przebiegów

• Badanie charakterystyk filtrów i wzmacniaczy
• Analiza zniekształceń w układach audio
• Pomiary przesunięcia fazowego w systemach zasilania
• Wykrywanie problemów z integracją sygnału w układach cyfrowych

Zastosowania oscyloskopu w elektronice

Do czego służy oscyloskop w praktyce elektronicznej? Jego zastosowania są niezwykle szerokie i obejmują praktycznie każdy etap pracy z układami elektronicznymi. W fazie projektowania, oscyloskop jest niezastąpiony przy weryfikacji działania prototypów, umożliwiając inżynierom obserwację rzeczywistych sygnałów i porównanie ich z założeniami teoretycznymi.

W procesie produkcji elektroniki, oscyloskopy są wykorzystywane do kontroli jakości. Pozwalają na szybkie wykrycie wadliwych komponentów czy błędów montażowych, które mogą wpływać na charakterystykę sygnałów. Dzięki temu można znacząco podnieść niezawodność produkowanych urządzeń i zminimalizować liczbę defektów.

W dziedzinie telekomunikacji, oscyloskopy służą do analizy sygnałów cyfrowych i analogowych. Umożliwiają badanie integralności sygnału, pomiar jittera czy analizę diagramów oka, co jest kluczowe dla zapewnienia wysokiej jakości transmisji danych. W erze Internetu Rzeczy i 5G, rola oscyloskopów w tej branży staje się coraz bardziej znacząca.

Warto również wspomnieć o zastosowaniach edukacyjnych. Oscyloskopy są nieodzownym narzędziem w laboratoriach uczelni technicznych, gdzie studenci mogą na własne oczy zobaczyć zjawiska, o których uczą się w teorii. To doskonały sposób na zrozumienie abstrakcyjnych koncepcji elektroniki i fizyki.

Diagnostyka układów elektrycznych i elektronicznych

Diagnostyka to jedno z najważniejszych zastosowań oscyloskopu w praktyce inżynierskiej. To właśnie tu oscyloskop służy jako "oko elektronika", pozwalając zajrzeć w głąb skomplikowanych układów i zidentyfikować źródła problemów. W przypadku awarii urządzeń elektronicznych, oscyloskop często jest pierwszym narzędziem, po które sięga serwisant.

Jednym z kluczowych aspektów diagnostyki jest możliwość obserwacji sygnałów w różnych punktach układu. Dzięki temu można prześledzić ścieżkę sygnału i zlokalizować miejsce, w którym pojawia się nieprawidłowość. Oscyloskop pozwala na wykrycie takich problemów jak przesterowania, zakłócenia, nieprawidłowe poziomy napięć czy niestabilności czasowe.

W diagnostyce układów cyfrowych, oscyloskopy są niezastąpione przy weryfikacji protokołów komunikacyjnych. Zaawansowane modele oferują funkcje dekodowania popularnych interfejsów, takich jak I2C, SPI czy UART, co znacznie przyspiesza proces debugowania systemów mikroprocesorowych. Dzięki temu można łatwo zidentyfikować problemy z synchronizacją czy błędy w transmisji danych.

Warto również wspomnieć o roli oscyloskopu w diagnostyce układów zasilania. Pozwala on na wykrycie problemów z tętnieniami napięcia, przeciążeniami czy niestabilnością regulatorów. W erze rosnącego zapotrzebowania na energooszczędne rozwiązania, precyzyjna analiza charakterystyk zasilania staje się coraz bardziej istotna.

Najczęstsze problemy wykrywane za pomocą oscyloskopu

Zaawansowane funkcje nowoczesnych oscyloskopów

Współczesne oscyloskopy to znacznie więcej niż tylko urządzenia do wyświetlania przebiegów. Wyposażone są w zaawansowane funkcje, które rozszerzają ich możliwości analityczne. Jedną z takich funkcji jest analiza widmowa oparta na szybkiej transformacie Fouriera (FFT). Pozwala ona na badanie składowych częstotliwościowych sygnału, co jest nieocenione w analizie zakłóceń czy charakterystyce filtrów.

Inną zaawansowaną funkcją jest wyzwalanie (triggering) po określonych wzorcach czy sekwencjach. Dzięki temu oscyloskop służy do wychwytywania rzadkich zdarzeń czy anomalii w sygnale, które mogłyby umknąć przy standardowej obserwacji. Jest to szczególnie przydatne w diagnostyce skomplikowanych systemów cyfrowych czy protokołów komunikacyjnych.

Warto wspomnieć o funkcji segmentacji pamięci, która pozwala na zapis wielu krótkich przebiegów z dużą rozdzielczością czasową. Jest to niezwykle przydatne przy badaniu sygnałów, które występują rzadko lub mają złożoną strukturę czasową. Dzięki temu można dokładnie analizować serie zdarzeń, zachowując jednocześnie wysoką szczegółowość każdego z nich.

Nowoczesne oscyloskopy oferują również zaawansowane możliwości łączności i integracji z innymi systemami. Możliwość zdalnego sterowania, eksportu danych czy integracji z systemami automatyki przemysłowej sprawia, że oscyloskop staje się centralnym elementem zaawansowanych systemów pomiarowych i diagnostycznych.

"Współczesny oscyloskop to nie tylko narzędzie pomiarowe, ale prawdziwe centrum analizy danych dla inżyniera elektronika." - prof. Anna Kowalska, ekspert w dziedzinie metrologii elektronicznej

Porady dotyczące efektywnego użytkowania oscyloskopu

Efektywne korzystanie z oscyloskopu wymaga nie tylko wiedzy technicznej, ale także praktycznego doświadczenia. Jedną z kluczowych porad jest zawsze rozpoczynanie pomiaru od ustawienia odpowiedniego poziomu wyzwalania (trigger). Pozwoli to na stabilne wyświetlanie badanego sygnału i uniknięcie problemów z "pływającym" obrazem na ekranie.

Istotne jest również właściwe dobranie skali czasowej i napięciowej. Zbyt duża skala może spowodować, że ważne detale sygnału będą niewidoczne, podczas gdy zbyt mała może prowadzić do utraty kontekstu całego przebiegu. Warto eksperymentować z różnymi ustawieniami, aby znaleźć optymalne parametry dla danego pomiaru.

Do czego służy oscyloskop w kontekście długotrwałych pomiarów? Tu przydatna jest funkcja zapisu i odtwarzania przebiegów. Pozwala ona na rejestrację długich sekwencji sygnałów i ich późniejszą analizę. Jest to szczególnie użyteczne przy badaniu sporadycznie występujących anomalii czy przy analizie złożonych sekwencji zdarzeń.

Nie można zapominać o regularnej kalibracji oscyloskopu i sprawdzaniu jego dokładności. Nawet najlepsze urządzenie może z czasem tracić precyzję, co może prowadzić do błędnych pomiarów i wniosków. Warto również inwestować w wysokiej jakości sondy pomiarowe, które są dopasowane do charakterystyki badanych sygnałów i możliwości oscyloskopu.

Najczęstsze błędy przy użytkowaniu oscyloskopu

• Nieprawidłowe ustawienie impedancji wejściowej
• Ignorowanie ograniczeń pasma przenoszenia sondy pomiarowej
• Nieuwzględnianie wpływu sondy na badany układ
• Zbyt rzadkie korzystanie z funkcji uśredniania przy pomiarach sygnałów z szumem

Pamiętajmy, że oscyloskop to potężne narzędzie, które wymaga ciągłego doskonalenia umiejętności. Regularne praktykowanie i eksperymentowanie z różnymi funkcjami urządzenia pozwoli nam w pełni wykorzystać jego potencjał w codziennej pracy inżynierskiej.

Podsumowanie

Oscyloskop to wszechstronne narzędzie pomiarowe, niezbędne w elektronice i elektrotechnice. Umożliwia wizualizację i analizę sygnałów elektrycznych, pomiar napięcia, częstotliwości oraz badanie przebiegów czasowych i fazowych. Jest kluczowy w diagnostyce układów, projektowaniu i kontroli jakości. Efektywne wykorzystanie oscyloskopu wymaga zrozumienia jego funkcji, prawidłowej konfiguracji oraz regularnej praktyki. Nowoczesne modele oferują zaawansowane możliwości analityczne, rozszerzając zakres zastosowań tego niezastąpionego urządzenia.
