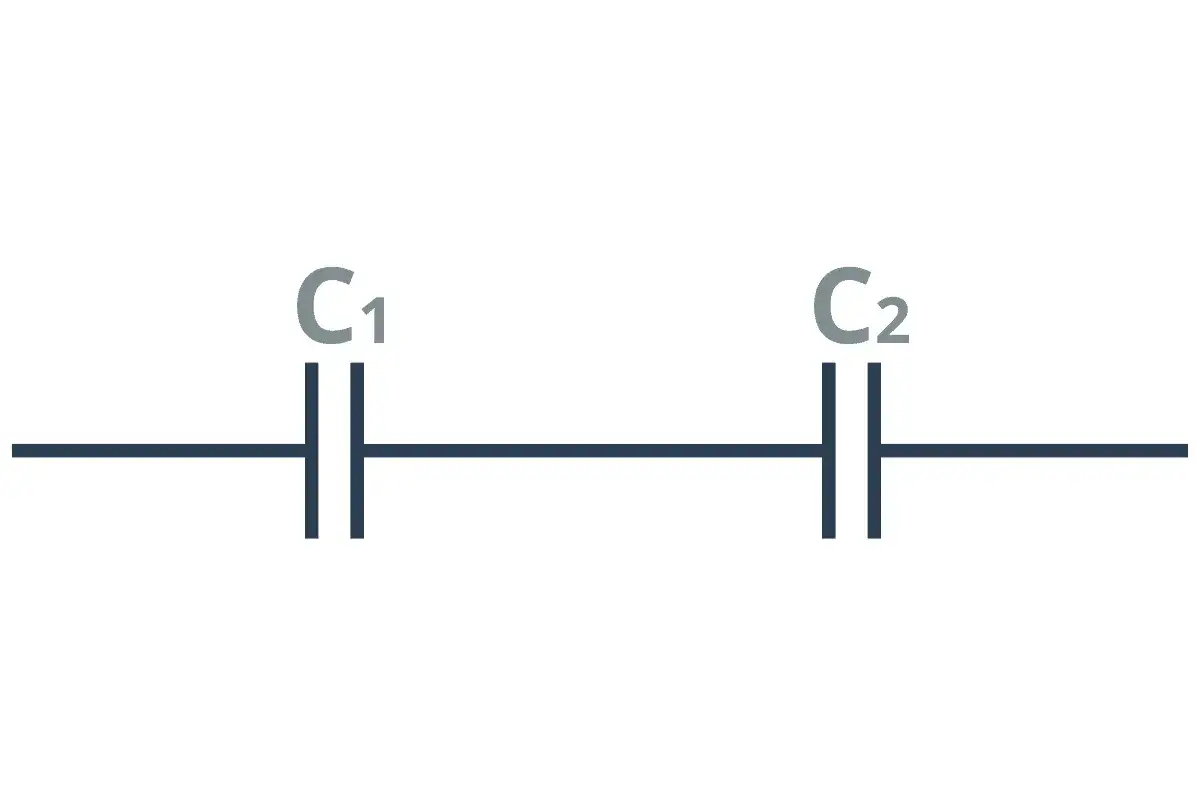

Połączenie szeregowe to fundamentalny koncept w elektryce i elektronice, który znajduje szerokie zastosowanie zarówno w teorii, jak i praktyce. W tym artykule zgłębimy zasady rządzące obwodami szeregowymi oraz przeanalizujemy ich praktyczne i teoretyczne aspekty.
Od podstawowych definicji po zaawansowane obliczenia, przyjrzymy się, jak prąd, napięcie i rezystancja zachowują się w połączeniach szeregowych. Poznamy też zalety i wady tego typu obwodów oraz ich rolę w codziennych urządzeniach elektronicznych.
Kluczowe wnioski:- W połączeniu szeregowym prąd jest taki sam we wszystkich elementach obwodu.
- Napięcie całkowite jest sumą spadków napięć na poszczególnych elementach.
- Rezystancja całkowita obwodu szeregowego to suma rezystancji wszystkich elementów.
- Połączenia szeregowe są powszechnie stosowane w oświetleniu i układach zabezpieczających.
Napięcie w połączeniu szeregowym: Zasady i obliczenia
W połączeniu szeregowym napięcie odgrywa kluczową rolę. Zasada rządząca napięciem w tym typie obwodu jest prosta, ale niezwykle ważna: napięcie całkowite jest sumą spadków napięć na poszczególnych elementach. To fundamentalne prawo pozwala nam zrozumieć, jak energia elektryczna rozpływa się w obwodzie.
Obliczenia napięcia w połączeniu szeregowym opierają się na prawie Kirchhoffa. Zgodnie z nim, suma napięć źródłowych w zamkniętym obwodzie jest równa sumie spadków napięć na wszystkich elementach. To prawo jest nieocenione przy analizie skomplikowanych obwodów elektrycznych.
Rezystancja całkowita obwodu szeregowego
Rezystancja całkowita w połączeniu szeregowym to suma rezystancji wszystkich elementów w obwodzie. Ta prosta zasada ma ogromne znaczenie praktyczne. Dzięki niej możemy łatwo obliczyć, jak duży opór stawia prądowi cały obwód, znając wartości poszczególnych elementów.
Warto zauważyć, że w połączeniu szeregowym rezystancja całkowita zawsze wzrasta wraz z dodawaniem kolejnych elementów. To może być zarówno zaletą, jak i wadą, w zależności od konkretnego zastosowania. Na przykład, w połączeniu szeregowym lamp zwiększona rezystancja może prowadzić do zmniejszenia jasności każdej z żarówek.
- Rezystancja całkowita = R1 + R2 + R3 + ... + Rn
- Wzrost liczby elementów zawsze zwiększa rezystancję całkowitą
- Wysoka rezystancja może ograniczać przepływ prądu w obwodzie
Czytaj więcej: Przetwornice step-up i step-down: Jak działają i co warto wiedzieć?
Praktyczne zastosowania połączeń szeregowych
Połączenia szeregowe znajdują szerokie zastosowanie w wielu dziedzinach elektroniki i elektrotechniki. Jednym z najbardziej znanych przykładów jest połączenie szeregowe lamp w tradycyjnych łańcuchach choinkowych. W tym przypadku, jeśli jedna żarówka się przepali, cały łańcuch przestaje świecić - to charakterystyczna cecha obwodów szeregowych.
Innym praktycznym zastosowaniem są układy zabezpieczające w elektronice. Bezpieczniki często łączy się szeregowo z chronionymi urządzeniami. Dzięki temu, w przypadku przeciążenia, bezpiecznik przerywa obwód, chroniąc resztę instalacji przed uszkodzeniem. To pokazuje, jak właściwości połączenia szeregowego mogą być wykorzystane do zwiększenia bezpieczeństwa.
Połączenia szeregowe w urządzeniach codziennego użytku
Warto zauważyć, że połączenia szeregowe są obecne w wielu urządzeniach, z których korzystamy na co dzień. Na przykład, w laptopach baterie często łączone są szeregowo, aby uzyskać wyższe napięcie przy zachowaniu kompaktowych rozmiarów. W telefonach komórkowych czujniki dotykowe ekranu również często wykorzystują zasadę połączeń szeregowych do precyzyjnego wykrywania dotyku.
Analiza obwodów szeregowych: Przykłady teoretyczne

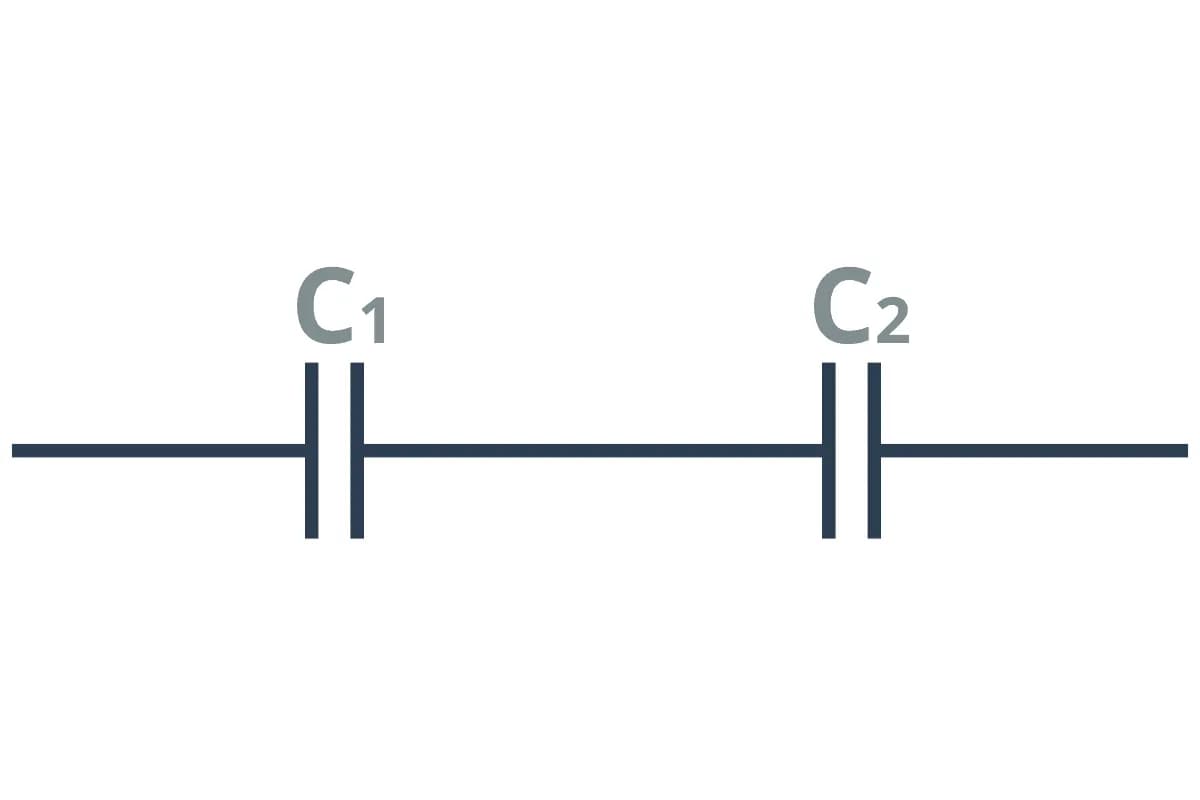

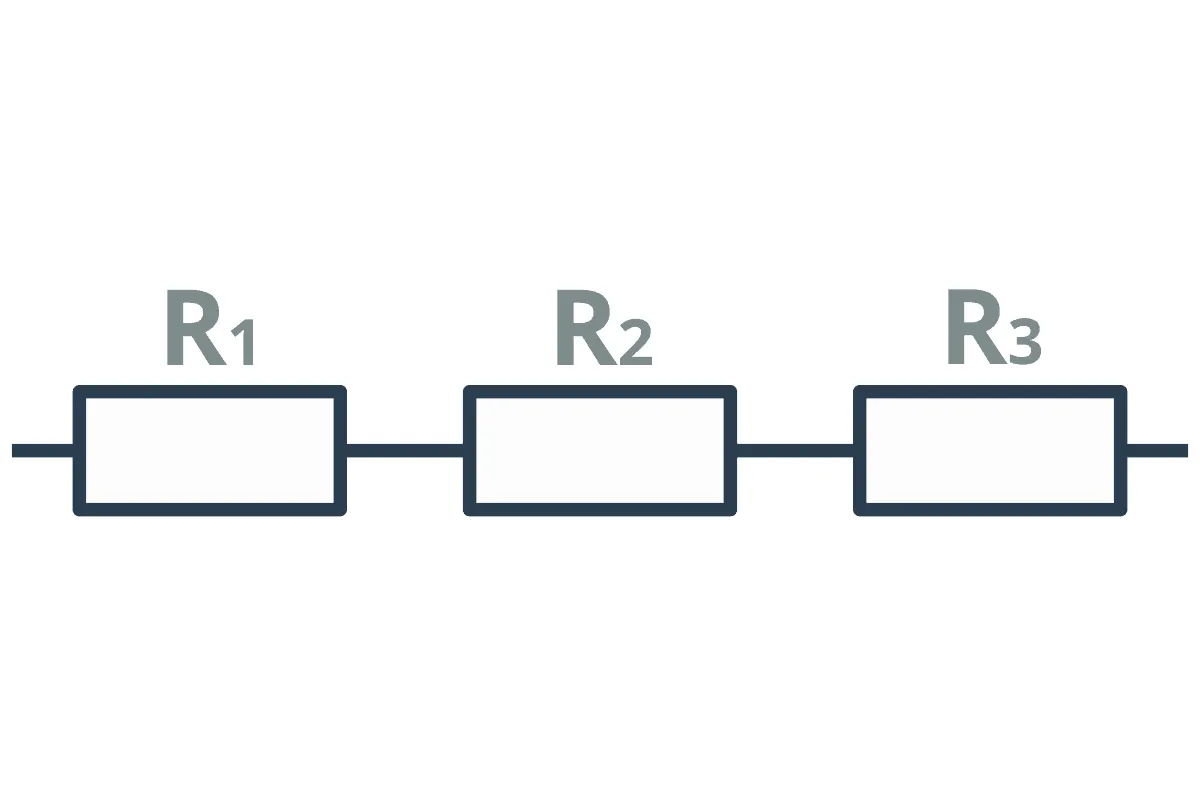

Analiza teoretyczna połączeń szeregowych pozwala zrozumieć ich zachowanie w różnych warunkach. Rozważmy prosty obwód składający się z trzech rezystorów połączonych szeregowo. Jeśli znamy wartości rezystancji i napięcie źródła, możemy obliczyć prąd płynący w obwodzie oraz spadki napięć na poszczególnych elementach.
Przykładowo, dla obwodu z rezystorami 10Ω, 20Ω i 30Ω, podłączonego do źródła 12V, całkowita rezystancja wynosi 60Ω. Korzystając z prawa Ohma, obliczamy prąd: I = U/R = 12V/60Ω = 0,2A. Ten sam prąd płynie przez wszystkie elementy połączenia szeregowego.
| Element | Rezystancja | Spadek napięcia |
| R1 | 10Ω | 2V |
| R2 | 20Ω | 4V |
| R3 | 30Ω | 6V |
Wady i zalety połączeń szeregowych w elektronice
Połączenia szeregowe mają swoje unikalne cechy, które mogą być zarówno zaletami, jak i wadami, w zależności od konkretnego zastosowania. Główną zaletą jest możliwość łatwego zwiększania całkowitej rezystancji obwodu, co jest przydatne w wielu aplikacjach, takich jak dzielniki napięcia czy układy ograniczające prąd.
Jednak połączenie szeregowe ma też swoje ograniczenia. Jedną z głównych wad jest fakt, że awaria jednego elementu może spowodować przerwanie całego obwodu. To zjawisko obserwujemy na przykład w tradycyjnych połączeniach szeregowych lamp choinkowych - przepalenie jednej żarówki powoduje zgaśnięcie całego łańcucha.
Porównanie połączeń szeregowych i równoległych
Połączenia szeregowe i równoległe to dwa fundamentalne sposoby łączenia elementów w obwodach elektrycznych. Każde z nich ma swoje charakterystyczne cechy i zastosowania. W połączeniu szeregowym prąd jest taki sam we wszystkich elementach, podczas gdy w połączeniu równoległym to napięcie jest jednakowe dla wszystkich gałęzi.
Różnice między tymi typami połączeń są szczególnie widoczne w zachowaniu rezystancji całkowitej. W połączeniu szeregowym rezystancje się sumują, zwiększając całkowitą rezystancję obwodu. Natomiast w połączeniu równoległym wypadkowa rezystancja jest zawsze mniejsza niż najmniejsza rezystancja w obwodzie.
- Połączenie szeregowe: Prąd stały, napięcia się sumują
- Połączenie równoległe: Napięcie stałe, prądy się sumują
- Szeregowe zwiększa rezystancję, równoległe ją zmniejsza
- Awaria elementu w szeregowym przerywa obwód, w równoległym nie
Wybór między połączeniem szeregowym a równoległym zależy od konkretnych wymagań projektu. Na przykład, połączenie szeregowe lamp może być korzystne, gdy chcemy ograniczyć całkowity pobór prądu, ale połączenie równoległe będzie lepsze, gdy zależy nam na niezawodności i utrzymaniu stałego napięcia na każdym elemencie.
Podsumowanie
Połączenie szeregowe to fundamentalna koncepcja w elektronice, charakteryzująca się stałym prądem i sumowaniem napięć oraz rezystancji. Kluczowe aspekty obejmują wzrost całkowitej rezystancji przy dodawaniu elementów oraz potencjalne przerwanie obwodu w przypadku awarii jednego komponentu. Praktyczne zastosowania obejmują łańcuchy świetlne, układy zabezpieczające i baterie w urządzeniach przenośnych.
Najważniejsze do zapamiętania to zasady rządzące prądem, napięciem i rezystancją w obwodach szeregowych. Istotne jest zrozumienie różnic między połączeniami szeregowymi a równoległymi, co pozwala na odpowiedni dobór typu połączenia w zależności od potrzeb projektu. Wiedza ta jest kluczowa dla efektywnego projektowania i analizy obwodów elektrycznych w praktycznych zastosowaniach.
