Prawo Kirchhoffa to fundamentalna zasada w elektronice, która rewolucjonizuje nasze rozumienie obwodów elektrycznych. Sformułowane przez niemieckiego fizyka Gustava Kirchhoffa w XIX wieku, prawo to stanowi podstawę analizy i projektowania układów elektronicznych, od prostych obwodów domowych po zaawansowane systemy komputerowe.
W tym artykule zgłębimy znaczenie prawa Kirchhoffa w elektronice i jego praktyczne zastosowania. Odkryjemy, jak te zasady wpływają na codzienne urządzenia elektroniczne i dlaczego są niezbędne dla inżynierów i projektantów w branży.
Kluczowe wnioski:- Pierwsze prawo Kirchhoffa mówi, że suma prądów wpływających do węzła jest równa sumie prądów wypływających, co pomaga w analizie rozgałęzionych obwodów.
- Drugie prawo Kirchhoffa stwierdza, że suma napięć w zamkniętej pętli obwodu wynosi zero, umożliwiając obliczanie napięć w złożonych układach.
- Oba prawa Kirchhoffa są niezbędne w projektowaniu i optymalizacji obwodów elektronicznych, zapewniając ich prawidłowe działanie i efektywność energetyczną.
Podstawy prawa Kirchhoffa w obwodach elektrycznych

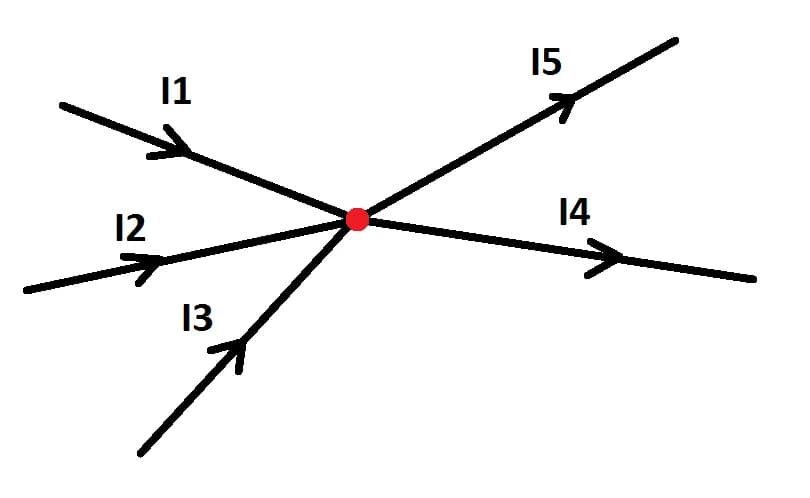

1 i 2 prawo kirchoffa stanowią fundament analizy obwodów elektrycznych. Pierwsze prawo, znane również jako prawo węzłów, mówi, że suma prądów wpływających do węzła jest równa sumie prądów wypływających. To prawo wynika z zasady zachowania ładunku i jest kluczowe dla zrozumienia przepływu prądu w rozgałęzionych obwodach.

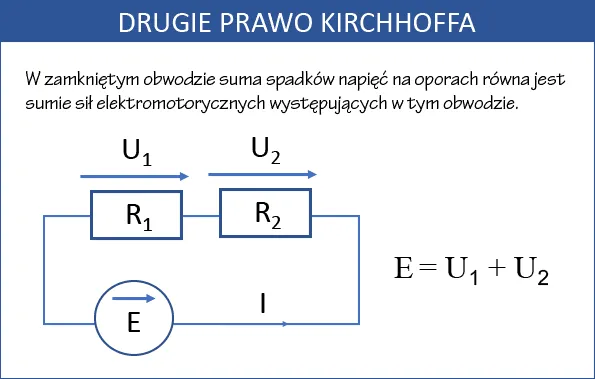

2 prawo kirchoffa, nazywane prawem oczek, stwierdza, że suma napięć w zamkniętej pętli obwodu wynosi zero. Oznacza to, że energia w obwodzie jest zachowana, a napięcia źródeł i spadki napięć na elementach równoważą się. To prawo jest niezbędne do obliczania napięć w złożonych układach elektrycznych.
Zrozumienie obu praw jest kluczowe dla inżynierów i elektryków, gdyż pozwalają one na precyzyjne obliczenia i analizę zachowania prądu i napięcia w obwodach. Bez tych praw, projektowanie i optymalizacja układów elektronicznych byłyby znacznie trudniejsze, jeśli nie niemożliwe.
Zastosowanie prawa Kirchhoffa w analizie układów
Analiza układów elektrycznych opiera się w dużej mierze na prawie Kirchhoffa. Inżynierowie wykorzystują te prawa do rozwiązywania skomplikowanych obwodów, określania wartości prądów i napięć w różnych punktach układu. Dzięki temu możliwe jest przewidywanie zachowania obwodu przed jego fizyczną budową, co oszczędza czas i zasoby.
W praktyce, zastosowanie praw Kirchhoffa często wiąże się z tworzeniem układów równań. Dla złożonych obwodów może to prowadzić do systemów wielu równań, które rozwiązuje się za pomocą metod algebraicznych lub komputerowych. Ta możliwość matematycznego opisu obwodów jest nieoceniona w procesie projektowania i optymalizacji.
Czytaj więcej: Jak odróżnić prąd przemienny od stałego? Kluczowe różnice
Wpływ prawa Kirchhoffa na projektowanie elektroniki
Prawa Kirchhoffa mają ogromny wpływ na projektowanie elektroniki. Pozwalają inżynierom przewidzieć, jak prąd będzie płynął przez różne komponenty, co jest kluczowe dla zapewnienia prawidłowego działania urządzeń. Dzięki tym prawom możliwe jest optymalne rozmieszczenie elementów w obwodzie, minimalizacja strat energii i zapewnienie stabilności układu.
W procesie projektowania, 1 i 2 prawo kirchoffa są wykorzystywane do określania wartości rezystorów, kondensatorów i innych elementów. Pozwalają one na precyzyjne obliczenie spadków napięć i rozpływu prądów, co jest niezbędne do zapewnienia, że każdy komponent pracuje w swoim optymalnym zakresie. To z kolei przekłada się na zwiększoną niezawodność i wydajność urządzeń elektronicznych.
Optymalizacja efektywności energetycznej
Jednym z kluczowych aspektów projektowania elektroniki jest efektywność energetyczna. Prawo Kirchhoffa pozwala na dokładne obliczenie strat mocy w obwodzie, co umożliwia inżynierom optymalizację układów pod kątem minimalnego zużycia energii. Jest to szczególnie istotne w przypadku urządzeń przenośnych i systemów zasilanych bateriami, gdzie każda zaoszczędzona miliwatogodzina ma znaczenie.
- Analiza rozpływu prądów pomaga w identyfikacji "wąskich gardeł" energetycznych w układzie
- Obliczenia napięć umożliwiają dobór komponentów o optymalnych parametrach pracy
- Zrozumienie bilansu energetycznego pozwala na projektowanie wydajnych systemów zarządzania energią
Praktyczne przykłady wykorzystania prawa Kirchhoffa
Prawo Kirchhoffa znajduje zastosowanie w wielu codziennych sytuacjach i urządzeniach. Jednym z najprostszych przykładów jest analiza obwodu domowego. Wykorzystując 1 i 2 prawo kirchoffa, elektrycy mogą obliczyć, jak prąd rozpływa się przez różne odbiorniki, takie jak oświetlenie, sprzęt AGD czy elektronika. Pozwala to na odpowiednie dobranie bezpieczników i przewodów, zapewniając bezpieczeństwo instalacji.
W branży motoryzacyjnej, prawo Kirchhoffa jest kluczowe przy projektowaniu systemów elektrycznych pojazdów. Inżynierowie wykorzystują te prawa do optymalizacji rozpływu prądu w skomplikowanej sieci czujników, sterowników i aktuatorów. Dzięki temu możliwe jest efektywne zarządzanie energią w samochodzie, co przekłada się na zwiększoną wydajność i niezawodność.
| Dziedzina | Zastosowanie prawa Kirchhoffa |
| Elektronika konsumencka | Optymalizacja zużycia energii w smartfonach i laptopach |
| Energetyka odnawialna | Projektowanie i analiza systemów paneli słonecznych |
| Medycyna | Kalibracja sprzętu diagnostycznego, np. EKG |
Rola prawa Kirchhoffa w rozwoju nowoczesnej elektroniki
Rozwój nowoczesnej elektroniki w dużej mierze opiera się na fundamentach położonych przez prawa Kirchhoffa. W erze miniaturyzacji i rosnącej złożoności układów scalonych, 2 prawo kirchoffa jest niezbędne do analizy i optymalizacji przepływu prądu w mikroskopijnych ścieżkach na chipach. Dzięki temu możliwe jest tworzenie coraz wydajniejszych i mniejszych procesorów, pamięci i innych komponentów elektronicznych.
W dziedzinie IoT (Internet of Things), prawa Kirchhoffa odgrywają kluczową rolę w projektowaniu energooszczędnych urządzeń. Inżynierowie wykorzystują te prawa do minimalizacji zużycia energii w czujnikach i modułach komunikacyjnych, co pozwala na długotrwałą pracę na baterii. To z kolei umożliwia rozwój inteligentnych domów, miast i przemysłu 4.0.
Wpływ na rozwój sztucznej inteligencji
Prawo Kirchhoffa ma również istotny wpływ na rozwój systemów sztucznej inteligencji. W projektowaniu specjalizowanych układów do obliczeń AI, takich jak TPU (Tensor Processing Units), inżynierowie opierają się na tych prawach, aby optymalizować przepływ danych i energii. Dzięki temu możliwe jest tworzenie wydajnych akceleratorów AI, które są w stanie przetwarzać ogromne ilości danych przy minimalnym zużyciu energii.
Wyzwania i ograniczenia prawa Kirchhoffa w praktyce
Mimo swojej fundamentalnej roli, prawo Kirchhoffa napotyka na pewne wyzwania w praktycznym zastosowaniu. W przypadku bardzo złożonych obwodów, zwłaszcza tych zawierających tysiące lub miliony komponentów, bezpośrednie zastosowanie praw może prowadzić do systemów równań trudnych do rozwiązania nawet dla nowoczesnych komputerów. W takich sytuacjach inżynierowie często muszą stosować uproszczenia i przybliżenia.
Kolejnym wyzwaniem jest uwzględnienie efektów kwantowych w nanoelektronice. Gdy rozmiary komponentów zbliżają się do skali atomowej, klasyczne prawa elektryczności, w tym prawa Kirchhoffa, mogą nie w pełni opisywać zachowanie układu. W takich przypadkach konieczne jest uwzględnienie efektów kwantowych, co komplikuje analizę i projektowanie.
- Trudności w analizie obwodów o bardzo wysokich częstotliwościach, gdzie efekty propagacji fal elektromagnetycznych stają się znaczące
- Ograniczenia w zastosowaniu do układów nieliniowych, gdzie relacje między prądem a napięciem nie są proste
- Wyzwania związane z modelowaniem układów z elementami o zmiennych w czasie parametrach
Pomimo tych wyzwań, 1 i 2 prawo kirchoffa pozostają nieodzownym narzędziem w arsenale każdego inżyniera elektronika. Ich fundamentalne znaczenie w zrozumieniu i analizie obwodów elektrycznych jest niezaprzeczalne. W miarę rozwoju technologii, prawa te są adaptowane i rozszerzane, aby sprostać nowym wyzwaniom, pozostając jednocześnie podstawą, na której budowana jest nowoczesna elektronika.
Podsumowanie
Prawa Kirchhoffa stanowią fundament analizy i projektowania obwodów elektrycznych. Ich zastosowanie umożliwia precyzyjne obliczenia prądów i napięć, optymalizację efektywności energetycznej oraz rozwój zaawansowanych technologii elektronicznych. Mimo pewnych ograniczeń w skali nano i przy bardzo wysokich częstotliwościach, pozostają kluczowym narzędziem inżynierskim.
Czytelnik powinien zapamiętać, że pierwsze prawo dotyczy bilansu prądów w węźle, a drugie - sumy napięć w zamkniętej pętli. Te zasady są niezbędne do zrozumienia działania urządzeń elektronicznych, od prostych obwodów domowych po złożone systemy komputerowe. Ich znajomość jest kluczowa dla każdego, kto interesuje się elektroniką lub inżynierią elektryczną.
