Łączenie baterii to kluczowa umiejętność w świecie elektroniki i energetyki. Niezależnie od tego, czy jesteś hobbystą, inżynierem czy po prostu ciekawym świata, zrozumienie metod łączenia ogniw szeregowo i równolegle otwiera przed Tobą nowe możliwości. W tym artykule zgłębimy najskuteczniejsze techniki łączenia baterii, które pozwolą Ci zwiększyć napięcie, pojemność lub oba te parametry jednocześnie. Poznasz zalety i wady każdej metody oraz praktyczne wskazówki, jak bezpiecznie i efektywnie łączyć ogniwa dla różnych zastosowań.
Podstawy połączeń szeregowych i równoległych baterii
Łączenie baterii to kluczowa umiejętność dla każdego, kto chce zwiększyć wydajność swoich urządzeń elektrycznych. Istnieją dwie podstawowe metody: połączenie szeregowe i równoległe. Każda z nich ma swoje unikalne właściwości i zastosowania.
Połączenie szeregowe baterii polega na łączeniu bieguna dodatniego jednej baterii z biegunem ujemnym następnej. Ta metoda zwiększa napięcie całego układu, sumując napięcia poszczególnych ogniw. Na przykład, łącząc szeregowo dwie baterie 1,5V, uzyskamy napięcie 3V.

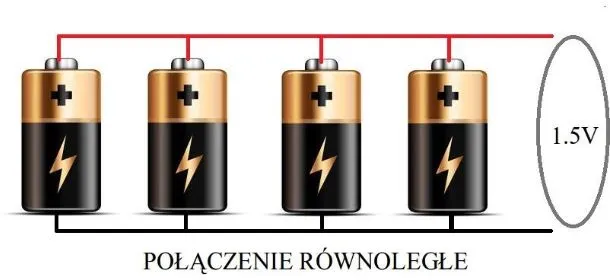

Z kolei szeregowe łączenie baterii równoległe polega na połączeniu wszystkich biegunów dodatnich ze sobą i wszystkich biegunów ujemnych ze sobą. Ta metoda zwiększa pojemność układu, zachowując jednocześnie to samo napięcie. Dzięki temu możemy wydłużyć czas pracy urządzenia bez zmiany jego parametrów zasilania.
Zalety i wady połączenia szeregowego ogniw
Połączenie szeregowe baterii ma swoje unikalne zalety. Przede wszystkim, pozwala na uzyskanie wyższego napięcia, co jest kluczowe w wielu zastosowaniach, takich jak zasilanie urządzeń wymagających wysokiego napięcia wejściowego. Jest to szczególnie przydatne w systemach, gdzie przestrzeń jest ograniczona, a wymagane jest wysokie napięcie.
Jednakże, ta metoda ma również swoje wady. Głównym problemem jest to, że awaria jednego ogniwa może spowodować przerwanie całego obwodu. Ponadto, szeregowe łączenie baterii nie zwiększa pojemności układu, co oznacza, że czas pracy pozostaje taki sam jak w przypadku pojedynczego ogniwa.
Kiedy warto stosować połączenie szeregowe?
Połączenie szeregowe sprawdza się najlepiej w sytuacjach, gdy potrzebujemy wyższego napięcia, a czas pracy nie jest kluczowym parametrem. Przykładami mogą być:
- Latarki LED wymagające wysokiego napięcia
- Przenośne wzmacniacze audio
- Niektóre typy czujników i urządzeń pomiarowych
Czytaj więcej: Jak odczytywać oznaczenia indukcji w schematach elektrycznych?
Korzyści i ograniczenia układów równoległych
Łączenie baterii w układzie równoległym oferuje inne korzyści niż połączenie szeregowe. Główną zaletą jest zwiększenie pojemności układu, co przekłada się na dłuższy czas pracy urządzenia. To idealne rozwiązanie dla aplikacji wymagających długotrwałego zasilania przy stałym napięciu.
Kolejną zaletą jest redundancja - nawet jeśli jedno ogniwo ulegnie awarii, pozostałe nadal będą dostarczać energię. To sprawia, że układy równoległe są bardziej niezawodne w krytycznych zastosowaniach.
Narzędzia i materiały potrzebne do łączenia baterii
Do skutecznego łączenia baterii potrzebne są odpowiednie narzędzia i materiały. Podstawowym elementem jest lutownica i cyna, które umożliwiają trwałe połączenie przewodów z końcówkami baterii. Warto zainwestować w lutownicę o regulowanej temperaturze, co pozwoli na precyzyjne kontrolowanie procesu lutowania.
Niezbędne są również przewody o odpowiedniej grubości, dostosowanej do przewidywanego obciążenia prądowego. Dla większych projektów, szczególnie przy szeregowym łączeniu baterii, przydatne mogą być specjalne złącza i uchwyty na baterie, które ułatwiają montaż i ewentualną wymianę ogniw.
- Lutownica i cyna
- Przewody o odpowiedniej grubości
- Złącza i uchwyty na baterie
- Miernik napięcia (multimetr)
- Taśma izolacyjna lub koszulki termokurczliwe
Pamiętaj, że bezpieczeństwo jest kluczowe przy pracy z bateriami. Zawsze miej pod ręką miernik napięcia (multimetr) do sprawdzania parametrów układu oraz materiały izolacyjne, takie jak taśma izolacyjna czy koszulki termokurczliwe, do zabezpieczenia połączeń.
Bezpieczeństwo przy pracy z układami akumulatorów
Bezpieczeństwo powinno być priorytetem przy każdym projekcie związanym z łączeniem baterii. Niewłaściwe obchodzenie się z akumulatorami może prowadzić do poważnych zagrożeń, takich jak pożar czy eksplozja. Dlatego zawsze przestrzegaj podstawowych zasad bezpieczeństwa.
Przede wszystkim, pracuj w dobrze wentylowanym pomieszczeniu. Niektóre typy baterii mogą wydzielać szkodliwe opary, szczególnie podczas ładowania. Unikaj noszenia metalowej biżuterii, która mogłaby przypadkowo zewrzeć obwód. Zawsze miej w pobliżu gaśnicę odpowiednią do gaszenia pożarów elektrycznych.
Procedury bezpieczeństwa
Przed rozpoczęciem pracy, upewnij się, że masz odpowiednie środki ochrony osobistej, takie jak okulary ochronne i rękawice izolacyjne. Zawsze sprawdzaj polaryzację baterii przed ich połączeniem, aby uniknąć potencjalnie niebezpiecznych sytuacji związanych z odwrotnym podłączeniem.
| Zasada bezpieczeństwa | Dlaczego jest ważna |
| Używaj odpowiednich narzędzi | Zmniejsza ryzyko zwarć i uszkodzeń |
| Izoluj wszystkie połączenia | Zapobiega przypadkowym zwarciom |
| Monitoruj temperaturę baterii | Pozwala wykryć potencjalne problemy |
Optymalizacja wydajności połączonych baterii
Aby maksymalnie wykorzystać potencjał łączenia baterii, kluczowa jest optymalizacja wydajności całego układu. Jednym z najważniejszych aspektów jest balansowanie ogniw, szczególnie w przypadku szeregowego łączenia baterii. Balansowanie zapewnia równomierne obciążenie i rozładowanie wszystkich ogniw, co przekłada się na dłuższą żywotność i lepszą wydajność całego zestawu.
Innym ważnym elementem optymalizacji jest odpowiedni dobór baterii. Używaj ogniw o takich samych parametrach i stanie naładowania. Mieszanie różnych typów lub starych baterii z nowymi może prowadzić do nierównomiernego rozładowania i skrócenia żywotności całego układu.
Monitorowanie i konserwacja
Regularne monitorowanie napięcia i temperatury poszczególnych ogniw pozwala wcześnie wykryć potencjalne problemy. Warto rozważyć zastosowanie systemów zarządzania baterią (BMS), które automatycznie monitorują i balansują ogniwa, szczególnie w większych i bardziej złożonych układach.
- Regularnie sprawdzaj napięcie każdego ogniwa
- Utrzymuj baterie w czystości i suchości
- Unikaj głębokiego rozładowania baterii
- Przechowuj baterie w odpowiedniej temperaturze
Zastosowania różnych metod łączenia w praktyce
Łączenie baterii znajduje zastosowanie w wielu dziedzinach, od prostych projektów DIY po zaawansowane systemy przemysłowe. Połączenie szeregowe baterii jest często stosowane w przenośnych urządzeniach elektronicznych, takich jak laptopy czy aparaty fotograficzne, gdzie wymagane jest wyższe napięcie przy ograniczonej przestrzeni.
Z kolei połączenie równoległe jest powszechne w systemach zasilania awaryjnego (UPS) oraz w instalacjach fotowoltaicznych, gdzie kluczowa jest duża pojemność i długi czas pracy. W praktyce, często spotyka się również kombinacje obu metod, tzw. układy szeregowo-równoległe, które pozwalają na jednoczesne zwiększenie napięcia i pojemności.
Niezależnie od wybranej metody, kluczowe jest zrozumienie specyfiki danego zastosowania i odpowiedni dobór typu baterii oraz metody łączenia. Prawidłowo zaprojektowany i wykonany układ baterii może znacząco poprawić wydajność i niezawodność zasilanego urządzenia, otwierając nowe możliwości w różnych dziedzinach techniki i codziennego życia.
Podsumowanie
Łączenie baterii to kluczowa umiejętność w elektronice, oferująca możliwość zwiększenia napięcia lub pojemności układów. Połączenie szeregowe zwiększa napięcie, podczas gdy równoległe zwiększa pojemność. Wybór metody zależy od konkretnych potrzeb projektu i wymagań zasilanego urządzenia.
Bezpieczeństwo jest priorytetem przy pracy z bateriami. Należy stosować odpowiednie narzędzia, przestrzegać zasad bezpieczeństwa i regularnie monitorować układ. Optymalizacja wydajności poprzez balansowanie ogniw i właściwą konserwację zapewnia długotrwałą i niezawodną pracę połączonych baterii.
