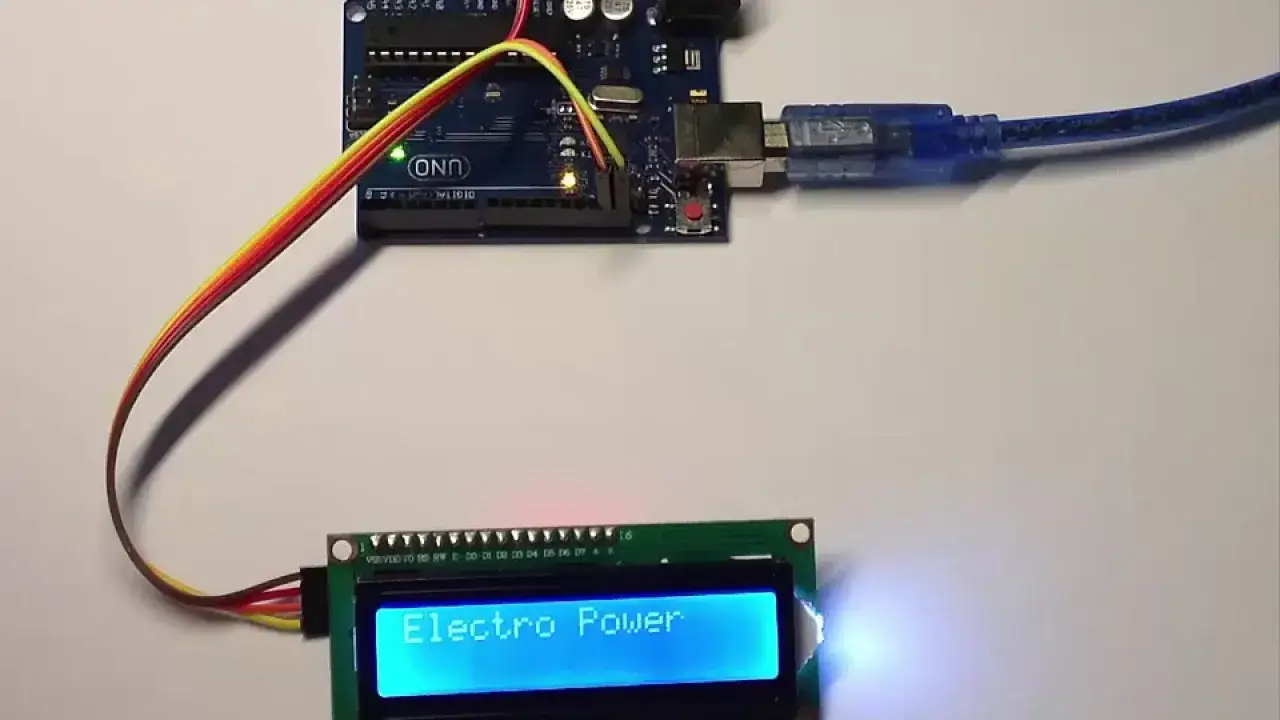

Wyświetlacze w projektach Arduino to kluczowy element interfejsu użytkownika, który pozwala na prezentację danych, komunikatów i wizualizację pomiarów. Od prostych wyświetlaczy LCD po zaawansowane moduły OLED i TFT - możliwości są niemal nieograniczone, a ich implementacja otwiera drzwi do tworzenia interaktywnych projektów elektronicznych.
Niezależnie od tego, czy jesteś początkującym programistą Arduino, czy doświadczonym konstruktorem, zrozumienie zasad działania i integracji wyświetlaczy jest niezbędne do tworzenia funkcjonalnych projektów. W tym artykule poznasz podstawy podłączania, programowania oraz praktyczne zastosowania różnych typów wyświetlaczy w środowisku Arduino.
Wykorzystanie wyświetlacza Arduino w projektach elektronicznych otwiera szereg nowych możliwości dla konstruktorów i programistów. Ten praktyczny przewodnik pomoże Ci zrozumieć podstawy integracji i programowania różnych typów wyświetlaczy z platformą Arduino.
Rodzaje wyświetlaczy kompatybilnych z Arduino
Na rynku dostępnych jest kilka głównych typów wyświetlaczy Arduino, każdy z własną specyfiką i zastosowaniem. Najpopularniejsze to wyświetlacze LCD (charakteryzujące się niskim poborem prądu), OLED (oferujące wysoki kontrast i szeroki kąt widzenia) oraz TFT (zapewniające możliwość wyświetlania kolorowej grafiki).
Wybierając Arduino wyświetlacz, warto rozważyć specyfikę projektu. Dla prostych aplikacji świetnie sprawdzi się podstawowy LCD 16x2, podczas gdy projekty wymagające bogatszej grafiki będą potrzebować zaawansowanych modułów OLED lub TFT.
Podstawy podłączania wyświetlacza do płytki Arduino
Proces podłączania wyświetlacza różni się w zależności od wybranego modelu. Najpopularniejsze interfejsy to I2C (wymagający tylko dwóch pinów) oraz SPI (szybszy, ale wykorzystujący więcej pinów). Podstawowe kroki instalacji obejmują prawidłowe połączenie pinów zasilania (VCC i GND) oraz linii danych.
| Typ interfejsu | Wymagane piny | Zalety |
| I2C | SDA, SCL | Prosty montaż |
| SPI | MOSI, MISO, SCK, CS | Wysoka prędkość |
Prawidłowe podłączenie to podstawa sukcesu - zawsze sprawdzaj dokumentację techniczną swojego wyświetlacza i upewnij się, że napięcie zasilania odpowiada specyfikacji.
Czytaj więcej: Różnice między Pi 4 a Pi 5: Co wybrać w 2024 roku?
Programowanie tekstu i grafiki na wyświetlaczu LCD
Programowanie wyświetlacza LCD rozpoczyna się od zaimportowania odpowiedniej biblioteki. Dla podstawowych wyświetlaczy LCD najczęściej wykorzystuje się bibliotekę LiquidCrystal, która oferuje szereg przydatnych funkcji do wyświetlania tekstu i prostych symboli.
- Wyświetlanie tekstu: używaj funkcji print() i setCursor()
- Tworzenie własnych znaków: wykorzystaj createChar()
- Sterowanie podświetleniem: funkcja backlight()
Warto pamiętać o inicjalizacji wyświetlacza w funkcji setup() oraz regularnym odświeżaniu zawartości w loop(). Dobrą praktyką jest też implementacja funkcji czyszczenia ekranu przed wyświetleniem nowych informacji.
Zaawansowane funkcje wyświetlaczy OLED i TFT
Wyświetlacze OLED i TFT oferują znacznie większe możliwości graficzne niż podstawowe LCD. Dzięki wysokiej rozdzielczości i obsłudze kolorów możesz tworzyć zaawansowane interfejsy użytkownika, wykresy czy nawet proste animacje.
Programując bardziej zaawansowane wyświetlacze, zwróć uwagę na optymalizację kodu - częste odświeżanie dużego ekranu może znacząco obciążyć procesor Arduino.
Optymalizacja zużycia energii w projektach z wyświetlaczem
Wyświetlacz Arduino może być znaczącym konsumentem energii w projekcie, szczególnie w przypadku większych modułów kolorowych. Optymalizacja zużycia energii jest kluczowa dla projektów zasilanych bateryjnie lub przenośnych.
- Wykorzystuj tryb uśpienia wyświetlacza gdy nie jest aktywnie używany
- Zredukuj częstotliwość odświeżania do niezbędnego minimum
- Dostosuj jasność podświetlenia do warunków otoczenia
Jednym z efektywnych sposobów oszczędzania energii jest implementacja czasowego wyłączania wyświetlacza po okresie bezczynności. Możesz też rozważyć wykorzystanie czujnika światła do automatycznej regulacji jasności.
Praktyczne projekty wykorzystujące wyświetlacze Arduino
Implementacja Arduino wyświetlacz znajduje zastosowanie w wielu ciekawych projektach. Od prostych stacji pogodowych po zaawansowane systemy monitorowania i kontroli, możliwości są praktycznie nieograniczone.
| Typ projektu | Zalecany wyświetlacz | Poziom trudności |
| Stacja pogodowa | LCD 16x2 | Początkujący |
| Monitor systemowy | OLED 128x64 | Średni |
| Oscyloskop | TFT 320x240 | Zaawansowany |
Przy tworzeniu własnych projektów warto rozpocząć od prostszych implementacji, stopniowo dodając nowe funkcjonalności. Dobrym pierwszym projektem jest stacja pogodowa z wyświetlaniem temperatury i wilgotności, która pozwala na praktyczne zastosowanie podstawowych funkcji wyświetlacza.
Bardziej zaawansowani użytkownicy mogą pokusić się o stworzenie interfejsów dotykowych, wykorzystując wyświetlacze TFT z nakładką rezystancyjną lub pojemnościową. Takie rozwiązanie znacząco zwiększa interaktywność projektu i otwiera nowe możliwości interakcji z użytkownikiem.
Podsumowanie
Integracja wyświetlacza z Arduino wymaga starannego doboru komponentów oraz znajomości podstaw programowania. Kluczowe znaczenie ma wybór odpowiedniego typu wyświetlacza do konkretnych potrzeb projektu, właściwe połączenie sprzętowe oraz optymalizacja kodu pod kątem wydajności i zużycia energii.
Najważniejsze aspekty to: prawidłowe podłączenie pinów zgodnie z dokumentacją, wykorzystanie odpowiednich bibliotek do programowania, implementacja efektywnego odświeżania zawartości oraz zarządzanie energią. Rozwijając projekt warto zacząć od prostszych implementacji, stopniowo dodając zaawansowane funkcje.
