Opis przekaźnika: Jakie ma funkcje i jak działa w praktyce?

Przekaźniki to fascynujące urządzenia elektromechaniczne, które odgrywają kluczową rolę w wielu systemach elektrycznych i elektronicznych. Czy zastanawiałeś się kiedyś, jak działa to niepozorne urządzenie i jakie funkcje pełni w praktyce? W tym artykule zgłębimy tajniki przekaźników, poznamy ich budowę, zasadę działania oraz szerokie zastosowania w różnych dziedzinach przemysłu.

Kluczowe wnioski:

• Przekaźniki to urządzenia sterujące, które umożliwiają kontrolę obwodów o wysokim napięciu lub prądzie za pomocą sygnałów o niskim napięciu.
• Główną funkcją przekaźnika jest izolacja obwodów sterujących od obwodów wykonawczych, co zwiększa bezpieczeństwo i efektywność systemów elektrycznych.
• Przekaźniki znajdują zastosowanie w różnorodnych branżach, od automatyki przemysłowej po systemy zabezpieczeń w naszych domach.

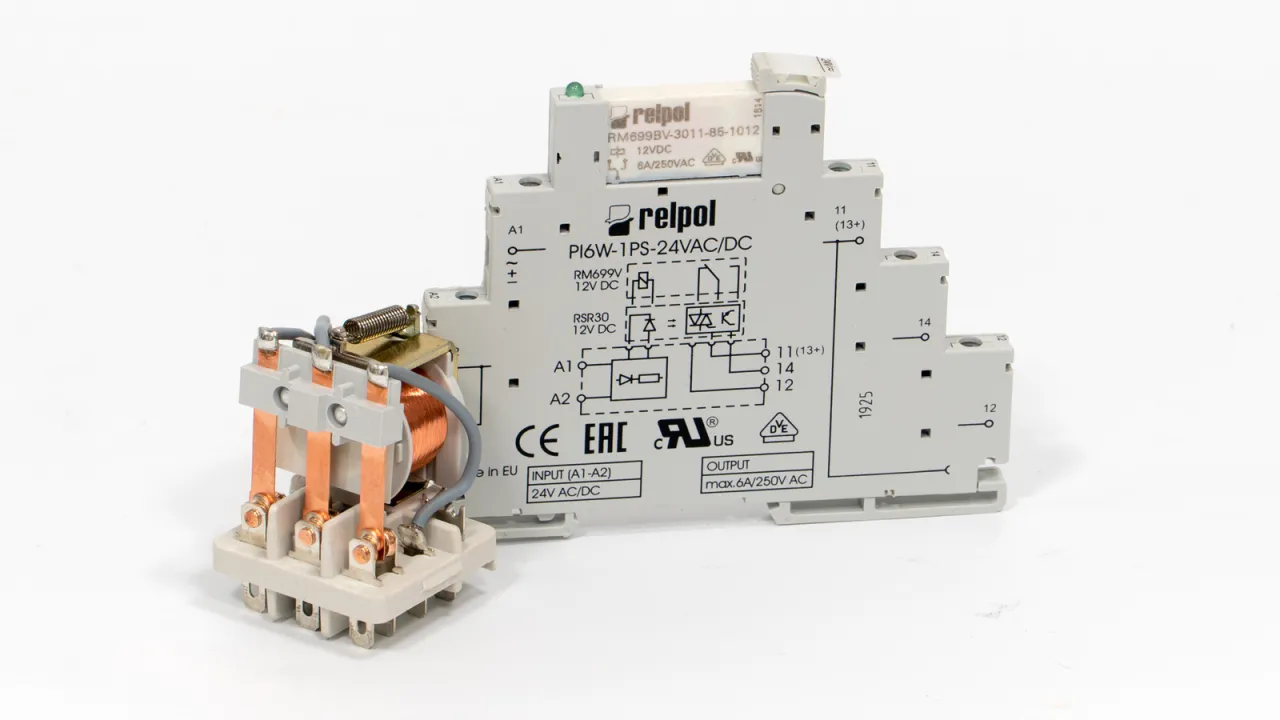

Definicja i podstawowe rodzaje przekaźników

Przekaźnik to urządzenie elektromechaniczne, które pełni kluczową rolę w sterowaniu obwodami elektrycznymi. Jego głównym zadaniem jest kontrola obwodu o wysokim napięciu lub prądzie za pomocą sygnału o niskim napięciu. Innymi słowy, przekaźnik działa jak przełącznik sterowany elektrycznie, umożliwiając włączanie i wyłączanie obwodów bez bezpośredniej ingerencji człowieka.

Istnieje kilka podstawowych rodzajów przekaźników, z których każdy ma swoje unikalne cechy i zastosowania. Najpopularniejsze to przekaźniki elektromagnetyczne, które wykorzystują pole magnetyczne do przełączania styków. Te urządzenia są szeroko stosowane ze względu na ich prostotę i niezawodność. Innym popularnym typem są przekaźniki półprzewodnikowe, które nie posiadają ruchomych części, co zwiększa ich trwałość i szybkość działania.

Warto również wspomnieć o przekaźnikach termicznych, które reagują na zmiany temperatury, oraz przekaźnikach czasowych, umożliwiających kontrolę obwodów w określonych interwałach czasowych. Każdy z tych typów ma swoje unikalne zalety i znajduje zastosowanie w różnych gałęziach przemysłu i elektroniki. Opis przekaźnika nie byłby pełny bez wspomnienia o przekaźnikach specjalistycznych, takich jak przekaźniki różnicowo-prądowe czy napięciowe, które zapewniają dodatkową ochronę w specyficznych aplikacjach.

Wybór odpowiedniego rodzaju przekaźnika zależy od wielu czynników, takich jak wymagana moc przełączania, środowisko pracy czy specyfika aplikacji. Niezależnie od typu, wszystkie przekaźniki mają wspólny cel: umożliwienie bezpiecznego i efektywnego sterowania obwodami elektrycznymi. To właśnie ta wszechstronność sprawia, że przekaźniki są niezbędnymi elementami w nowoczesnych systemach elektrycznych i elektronicznych.

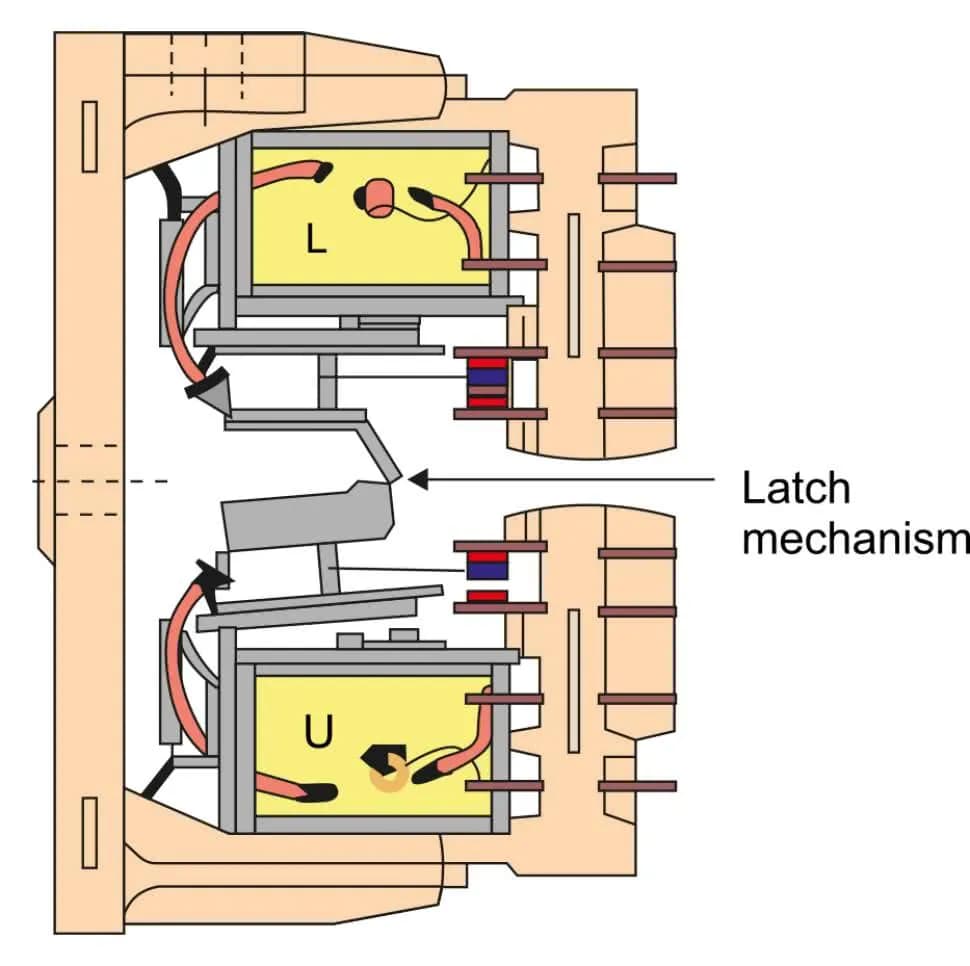

Budowa i zasada działania przekaźnika elektromagnetycznego

Przekaźnik elektromagnetyczny, będący jednym z najczęściej stosowanych typów, ma stosunkowo prostą, ale niezwykle skuteczną budowę. Główne elementy to cewka, rdzeń ferromagnetyczny, sprężyna powrotna oraz zestaw styków. Cewka, nawinięta na rdzeń, stanowi serce urządzenia. Gdy przepływa przez nią prąd, generuje pole magnetyczne, które jest kluczowe dla działania przekaźnika.

Zasada działania przekaźnika opiera się na zjawisku elektromagnetyzmu. Gdy prąd przepływa przez cewkę, wytwarza się pole magnetyczne, które przyciąga kotwicę - ruchomą część rdzenia. Kotwica, poruszając się, zmienia położenie styków, zamykając lub otwierając obwód. To proste, ale genialne rozwiązanie pozwala na kontrolę obwodów o dużym natężeniu prądu za pomocą niewielkiego sygnału sterującego.

Ważnym elementem w budowie przekaźnika jest sprężyna powrotna. Jej zadaniem jest przywrócenie styków do pozycji wyjściowej po ustaniu przepływu prądu przez cewkę. Dzięki temu przekaźnik może działać wielokrotnie, zachowując swoją funkcjonalność. Styki, wykonane zazwyczaj z materiałów o wysokiej przewodności, takich jak srebro czy miedź, zapewniają niezawodne połączenie elektryczne.

Opis przekaznika elektromagnetycznego byłby niepełny bez wspomnienia o jego różnorodności. Istnieją przekaźniki jedno- i wielostykowe, a także takie, które posiadają styki normalnie otwarte (NO) lub normalnie zamknięte (NC). Ta różnorodność pozwala na dostosowanie przekaźnika do specyficznych wymagań danej aplikacji, co czyni go niezwykle wszechstronnym elementem w układach elektrycznych.

Rodzaje styków w przekaźnikach elektromagnetycznych

Przekaźniki elektromagnetyczne mogą być wyposażone w różne rodzaje styków, co znacząco wpływa na ich funkcjonalność i zastosowanie. Najczęściej spotykane są styki normalnie otwarte (NO - Normally Open) oraz normalnie zamknięte (NC - Normally Closed). Styki NO są rozłączone, gdy cewka przekaźnika nie jest zasilana, a zamykają się po jej aktywacji. Z kolei styki NC działają odwrotnie - są zamknięte w stanie spoczynku, a otwierają się po zasileniu cewki.

Istnieją również przekaźniki wyposażone w styki przełączne (SPDT - Single Pole Double Throw), które łączą w sobie funkcje styków NO i NC. Takie rozwiązanie umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami. W bardziej zaawansowanych aplikacjach stosuje się przekaźniki z wieloma zestawami styków, co pozwala na kontrolę wielu obwodów za pomocą jednego urządzenia.

Wybór odpowiedniego typu styków zależy od specyfiki aplikacji. Na przykład, styki NO są często stosowane w systemach alarmowych, gdzie wymagane jest zamknięcie obwodu w przypadku wykrycia zagrożenia. Z kolei styki NC znajdują zastosowanie w systemach bezpieczeństwa, gdzie przerwanie obwodu sygnalizuje problem. Zrozumienie różnic między typami styków jest kluczowe dla prawidłowego doboru i wykorzystania przekaźnika w danym układzie elektrycznym.

Czytaj więcej: Przekładnia mechaniczna: Jak działa i jakie są jej rodzaje?

Funkcje przekaźników w układach elektrycznych

Przekaźniki pełnią szereg kluczowych funkcji w układach elektrycznych, co czyni je niezastąpionymi elementami w wielu aplikacjach. Jedną z podstawowych ról przekaźnika jest izolacja obwodów. Dzięki temu możliwe jest bezpieczne sterowanie obwodami o wysokim napięciu za pomocą sygnałów niskonapięciowych, co znacząco zwiększa bezpieczeństwo operatora i chroni delikatne elementy elektroniczne.

Kolejną istotną funkcją jest wzmacnianie sygnałów. Przekaźniki umożliwiają kontrolę obwodów o dużym poborze mocy za pomocą słabych sygnałów sterujących. Ta cecha jest szczególnie cenna w automatyce przemysłowej, gdzie często zachodzi potrzeba sterowania mocnymi urządzeniami za pomocą delikatnych systemów kontrolnych. Opis przekaźnika w tym kontekście podkreśla jego rolę jako interfejsu między różnymi poziomami mocy w systemie.

Przekaźniki odgrywają również kluczową rolę w ochronie obwodów. Dzięki swojej konstrukcji mogą szybko reagować na nieprawidłowości, takie jak przeciążenia czy zwarcia, odcinając zasilanie i chroniąc tym samym wrażliwe komponenty. W systemach automatyki przekaźniki często pełnią funkcję elementów logicznych, umożliwiając realizację prostych algorytmów sterowania bez konieczności stosowania bardziej skomplikowanych układów elektronicznych.

Warto również wspomnieć o funkcji przełączania obwodów, która jest szczególnie przydatna w systemach telekomunikacyjnych i sieciach komputerowych. Przekaźniki umożliwiają szybkie i efektywne przełączanie między różnymi ścieżkami sygnału, co jest kluczowe dla utrzymania ciągłości komunikacji. Ta wszechstronność funkcji sprawia, że przekaźniki pozostają nieodzownym elementem wielu nowoczesnych układów elektrycznych i elektronicznych.

Rola przekaźników w systemach zabezpieczeń

Przekaźniki odgrywają kluczową rolę w systemach zabezpieczeń elektrycznych, stanowiąc pierwszą linię obrony przed potencjalnymi zagrożeniami. Ich zdolność do szybkiego reagowania na zmiany w parametrach elektrycznych czyni je idealnymi komponentami do ochrony zarówno urządzeń, jak i ludzi. W instalacjach przemysłowych przekaźniki zabezpieczające monitorują takie parametry jak prąd, napięcie czy temperatura, reagując natychmiast w przypadku wykrycia nieprawidłowości.

Jednym z najważniejszych zastosowań przekaźników w systemach zabezpieczeń jest ochrona przeciwprzepięciowa. Przekaźniki napięciowe potrafią wykryć nagły wzrost napięcia i odciąć zasilanie, zanim dojdzie do uszkodzenia wrażliwych urządzeń elektronicznych. Podobnie, przekaźniki prądowe chronią przed przeciążeniami, zapobiegając przegrzaniu przewodów i potencjalnym pożarom.

W bardziej zaawansowanych systemach stosuje się przekaźniki różnicowo-prądowe, które wykrywają nawet najmniejsze upływy prądu, co jest szczególnie ważne w ochronie przed porażeniem elektrycznym. Przekaźniki czasowe z kolei znajdują zastosowanie w systemach automatycznego wyłączania, zapewniając dodatkową warstwę bezpieczeństwa w przypadku awarii głównych mechanizmów ochronnych.

Przekaźniki w systemach zabezpieczeń działają jak czujni strażnicy, nieustannie monitorując stan instalacji elektrycznej i reagując w ułamku sekundy na potencjalne zagrożenia.

Warto podkreślić, że rola przekaźników w systemach zabezpieczeń wykracza poza prostą ochronę. Nowoczesne przekaźniki zabezpieczające często wyposażone są w funkcje diagnostyczne i komunikacyjne, umożliwiające nie tylko reagowanie na problemy, ale także ich przewidywanie i zapobieganie. Ta ewolucja w kierunku inteligentnych systemów ochrony sprawia, że przekaźniki pozostają kluczowym elementem w zapewnieniu bezpieczeństwa i niezawodności instalacji elektrycznych.

Zastosowania przekaźników w różnych branżach przemysłu

Przekaźniki znajdują szerokie zastosowanie w wielu gałęziach przemysłu, co świadczy o ich niezwykłej wszechstronności. W przemyśle motoryzacyjnym przekaźniki są niezbędne do kontroli systemów oświetlenia, klimatyzacji czy układów bezpieczeństwa pojazdów. Ich zdolność do szybkiego przełączania obwodów o dużym natężeniu prądu jest kluczowa dla prawidłowego funkcjonowania nowoczesnych samochodów.

W energetyce przekaźniki odgrywają kluczową rolę w systemach dystrybucji energii elektrycznej. Wykorzystuje się je do zabezpieczania linii przesyłowych, transformatorów i generatorów przed przeciążeniami i zwarciami. Dzięki nim możliwe jest szybkie odłączenie uszkodzonych fragmentów sieci, co zapobiega rozprzestrzenianiu się awarii i minimalizuje straty.

Przemysł automatyki i robotyki również intensywnie korzysta z przekaźników. Są one używane do sterowania silnikami, zaworami i innymi elementami wykonawczymi w liniach produkcyjnych. Opis przekaźnika w tym kontekście podkreśla jego rolę jako interfejsu między systemami sterowania a urządzeniami wykonawczymi, umożliwiając precyzyjną kontrolę procesów przemysłowych.

W branży telekomunikacyjnej przekaźniki są nieodzowne w centralach telefonicznych i systemach przełączania sygnałów. Ich szybkość działania i niezawodność sprawiają, że są idealne do routingu połączeń i zarządzania sieciami telekomunikacyjnymi. To właśnie dzięki przekaźnikom możliwe jest sprawne funkcjonowanie globalnych sieci komunikacyjnych.

Branża	Zastosowanie przekaźników
Motoryzacja	Systemy oświetlenia, klimatyzacja, układy bezpieczeństwa
Energetyka	Zabezpieczanie linii przesyłowych, transformatorów, generatorów
Automatyka i robotyka	Sterowanie silnikami, zaworami, elementami wykonawczymi
Telekomunikacja	Centrale telefoniczne, systemy przełączania sygnałów

Przekaźniki w systemach inteligentnych budynków

W erze inteligentnych budynków przekaźniki zyskują nowe, fascynujące zastosowania. Stanowią one kluczowy element systemów zarządzania budynkiem (BMS - Building Management System), umożliwiając efektywne sterowanie oświetleniem, klimatyzacją, ogrzewaniem czy systemami bezpieczeństwa. Dzięki przekaźnikom, inteligentne budynki mogą automatycznie dostosowywać się do warunków zewnętrznych i preferencji użytkowników.

W systemach oświetleniowych przekaźniki umożliwiają nie tylko proste włączanie i wyłączanie świateł, ale także zaawansowane scenariusze oświetleniowe. Mogą one reagować na obecność osób w pomieszczeniu, poziom naturalnego światła czy porę dnia, zapewniając optymalne warunki oświetleniowe przy jednoczesnej oszczędności energii. To właśnie dzięki przekaźnikom możliwe jest tworzenie dynamicznych i energooszczędnych systemów oświetleniowych.

Kontrola dostępu to kolejny obszar, gdzie przekaźniki odgrywają kluczową rolę. Współpracując z czytnikami kart, systemami biometrycznymi czy aplikacjami mobilnymi, przekaźniki sterują zamkami elektrycznymi, bramami i windami, zapewniając bezpieczeństwo i wygodę użytkownikom budynku. Ich szybkość działania jest kluczowa dla płynnego funkcjonowania systemu kontroli dostępu.

Przekaźniki są niewidocznym, ale niezbędnym elementem nowoczesnych, inteligentnych budynków, umożliwiającym integrację różnych systemów i zapewniającym komfort oraz bezpieczeństwo użytkownikom.

Zalety i wady stosowania przekaźników

Przekaźniki, mimo swojej prostoty, oferują szereg istotnych zalet w układach elektrycznych. Jedną z kluczowych jest izolacja galwaniczna między obwodem sterującym a sterowanym. Ta cecha znacząco zwiększa bezpieczeństwo, chroniąc operatora i wrażliwe elementy elektroniczne przed wysokimi napięciami. Ponadto, przekaźniki charakteryzują się wysoką niezawodnością i długim czasem życia, co czyni je idealnymi do zastosowań wymagających ciągłej pracy.

Kolejną zaletą jest wszechstronność przekaźników. Mogą one przełączać zarówno sygnały prądu stałego, jak i zmiennego, o różnych poziomach napięcia i natężenia. Ta elastyczność sprawia, że znajdują zastosowanie w wielu różnorodnych aplikacjach, od prostych układów domowych po zaawansowane systemy przemysłowe. Opis przekaźnika często podkreśla również jego zdolność do szybkiego przełączania dużych obciążeń przy użyciu niewielkich sygnałów sterujących.

Jednak przekaźniki nie są pozbawione wad. Jednym z głównych ograniczeń jest stosunkowo wolny czas reakcji w porównaniu z elementami półprzewodnikowymi. Może to być problematyczne w aplikacjach wymagających bardzo szybkiego przełączania. Dodatkowo, mechaniczna natura przekaźników sprawia, że są one podatne na zużycie i mogą generować hałas podczas przełączania, co w niektórych zastosowaniach może być niepożądane.

Warto również wspomnieć o rozmiarach i zużyciu energii. Przekaźniki, szczególnie te przeznaczone do dużych obciążeń, mogą być stosunkowo duże i ciężkie, co ogranicza ich zastosowanie w miniaturowych urządzeniach. Ponadto, cewka przekaźnika pobiera energię podczas pracy, co może być istotne w systemach zasilanych bateryjnie lub w aplikacjach wymagających niskiego zużycia energii.

• Zalety:
  • Izolacja galwaniczna
  • Wysoka niezawodność
  • Wszechstronność zastosowań
  • Możliwość przełączania dużych obciążeń
• Wady:
  • Wolniejszy czas reakcji niż elementy półprzewodnikowe
  • Podatność na zużycie mechaniczne
  • Generowanie hałasu podczas przełączania
  • Większe rozmiary i waga w porównaniu do rozwiązań elektronicznych

Porównanie przekaźników z innymi elementami sterującymi

Porównując przekaźniki z innymi elementami sterującymi, takimi jak tranzystory czy tyrystory, warto zwrócić uwagę na kilka kluczowych aspektów. Przekaźniki wyróżniają się przede wszystkim doskonałą izolacją między obwodem sterującym a sterowanym, co jest trudne do osiągnięcia w przypadku elementów półprzewodnikowych. Ta cecha czyni je niezastąpionymi w aplikacjach wymagających wysokiego bezpieczeństwa elektrycznego.

Z drugiej strony, elementy półprzewodnikowe, takie jak tranzystory MOSFET czy IGBT, oferują znacznie szybsze czasy przełączania niż przekaźniki. Jest to kluczowe w aplikacjach wymagających bardzo szybkiej reakcji, na przykład w zasilaczach impulsowych czy systemach sterowania silnikami. Ponadto, elementy te są bardziej kompaktowe i nie posiadają części ruchomych, co zwiększa ich trwałość w zastosowaniach wymagających częstego przełączania.

Warto również wspomnieć o tyrystorach i triakach, które są szczególnie popularne w sterowaniu obciążeniami AC. Oferują one możliwość płynnej regulacji mocy, czego nie zapewniają tradycyjne przekaźniki. Jednakże, w przeciwieństwie do przekaźników, elementy te generują ciepło podczas pracy i mogą wprowadzać zakłócenia do sieci elektrycznej, co wymaga stosowania dodatkowych układów filtrujących.

Opis przekaźnika w kontekście porównania z innymi elementami sterującymi podkreśla jego wszechstronność i prostotę aplikacji. W przeciwieństwie do bardziej zaawansowanych elementów elektronicznych, przekaźniki nie wymagają skomplikowanych układów sterujących, co czyni je atrakcyjnym wyborem w wielu prostszych aplikacjach przemysłowych i domowych.

Hybrydy przekaźników i elementów półprzewodnikowych

W odpowiedzi na rosnące wymagania rynku, inżynierowie opracowali hybrydowe rozwiązania łączące zalety przekaźników i elementów półprzewodnikowych. Jednym z takich rozwiązań są przekaźniki półprzewodnikowe (SSR - Solid State Relay). Łączą one w sobie izolację optyczną charakterystyczną dla przekaźników z szybkością przełączania i trwałością elementów półprzewodnikowych.

SSR eliminują problemy związane z zużyciem mechanicznym i hałasem, jednocześnie oferując długą żywotność i wysoką niezawodność. Są szczególnie popularne w aplikacjach wymagających częstego przełączania, takich jak sterowanie grzałkami w procesach przemysłowych czy kontrola oświetlenia LED. Jednakże, w porównaniu do tradycyjnych przekaźników elektromechanicznych, SSR są zazwyczaj droższe i mogą generować więcej ciepła podczas pracy.

Innym ciekawym rozwiązaniem są przekaźniki hybrydowe, które łączą w sobie element elektromechaniczny z półprzewodnikowym układem przełączającym. Taka konstrukcja pozwala na wykorzystanie zalet obu technologii - szybkiego przełączania elementu półprzewodnikowego i doskonałej izolacji styków mechanicznych. Przekaźniki hybrydowe znajdują zastosowanie w zaawansowanych systemach automatyki, gdzie wymagana jest zarówno szybkość działania, jak i wysoka niezawodność.

Konserwacja i diagnostyka przekaźników w praktyce

Prawidłowa konserwacja i diagnostyka przekaźników są kluczowe dla zapewnienia ich długotrwałej i niezawodnej pracy. Regularne przeglądy i testy pozwalają wykryć potencjalne problemy, zanim doprowadzą one do awarii. Podstawowym elementem konserwacji jest wizualna inspekcja przekaźnika pod kątem oznak zużycia, korozji czy uszkodzeń mechanicznych. Szczególną uwagę należy zwrócić na stan styków, które są najbardziej narażone na zużycie.

W ramach diagnostyki przeprowadza się testy elektryczne, sprawdzając rezystancję cewki, czasy zadziałania i powrotu oraz stan izolacji. Nowoczesne narzędzia diagnostyczne umożliwiają przeprowadzenie kompleksowych testów bez konieczności demontażu przekaźnika z układu. Warto pamiętać, że częstotliwość przeglądów zależy od warunków pracy przekaźnika - urządzenia pracujące w trudnych warunkach środowiskowych wymagają częstszych kontroli.

Istotnym aspektem konserwacji jest również czyszczenie przekaźników. Kurz i inne zanieczyszczenia mogą negatywnie wpływać na ich działanie, zwiększając ryzyko przegrzania lub pogorszenia właściwości izolacyjnych. Do czyszczenia należy używać specjalistycznych środków, które nie pozostawiają osadów i nie uszkadzają delikatnych elementów przekaźnika. W przypadku przekaźników pracujących w środowiskach o dużym zapyleniu, warto rozważyć zastosowanie dodatkowych osłon lub obudów ochronnych.

Opis przekaźnika w kontekście konserwacji nie byłby pełny bez wspomnienia o znaczeniu dokumentacji. Prowadzenie szczegółowych zapisów dotyczących przeglądów, testów i ewentualnych napraw pozwala na monitorowanie stanu przekaźników w czasie i przewidywanie potencjalnych problemów. Takie podejście umożliwia optymalizację harmonogramu konserwacji i minimalizację nieplanowanych przestojów w pracy urządzeń.

Nowoczesne metody diagnostyki przekaźników

Podsumowanie

Przekaźniki są kluczowymi elementami w systemach elektrycznych i elektronicznych, pełniącymi funkcje izolacji, wzmacniania sygnałów i ochrony obwodów. Ich wszechstronność pozwala na zastosowanie w różnych branżach, od motoryzacji po inteligentne budynki. Mimo pewnych ograniczeń, takich jak wolniejszy czas reakcji w porównaniu z elementami półprzewodnikowymi, przekaźniki pozostają niezastąpione w wielu aplikacjach ze względu na niezawodność i prostotę użytkowania. Regularna konserwacja i diagnostyka są niezbędne dla zapewnienia długotrwałej i bezawaryjnej pracy tych urządzeń.
