Napięcie i natężenie to dwa fundamentalne pojęcia w elektronice, które często bywają mylone. Choć ściśle ze sobą powiązane, pełnią odmienne role w obwodach elektrycznych. Zrozumienie różnic między nimi jest kluczowe dla każdego, kto interesuje się elektroniką lub pracuje w branży.
W tym artykule przyjrzymy się bliżej tym dwóm wielkościom, wyjaśniając ich definicje, jednostki miary oraz praktyczne zastosowania. Poznasz, jak napięcie i natężenie wpływają na działanie urządzeń elektronicznych i dlaczego ich rozróżnianie jest tak istotne w codziennym życiu.
Kluczowe wnioski:- Napięcie mierzy się w woltach i określa różnicę potencjałów, natomiast natężenie mierzone w amperach opisuje przepływ elektronów.
- Oba parametry są ze sobą powiązane przez prawo Ohma, ale mają różne zastosowania w obwodach elektrycznych.
- Zrozumienie różnic między napięciem a natężeniem jest kluczowe dla bezpiecznego i efektywnego projektowania oraz użytkowania urządzeń elektronicznych.
Jednostki miary: wolty (V) i ampery (A)

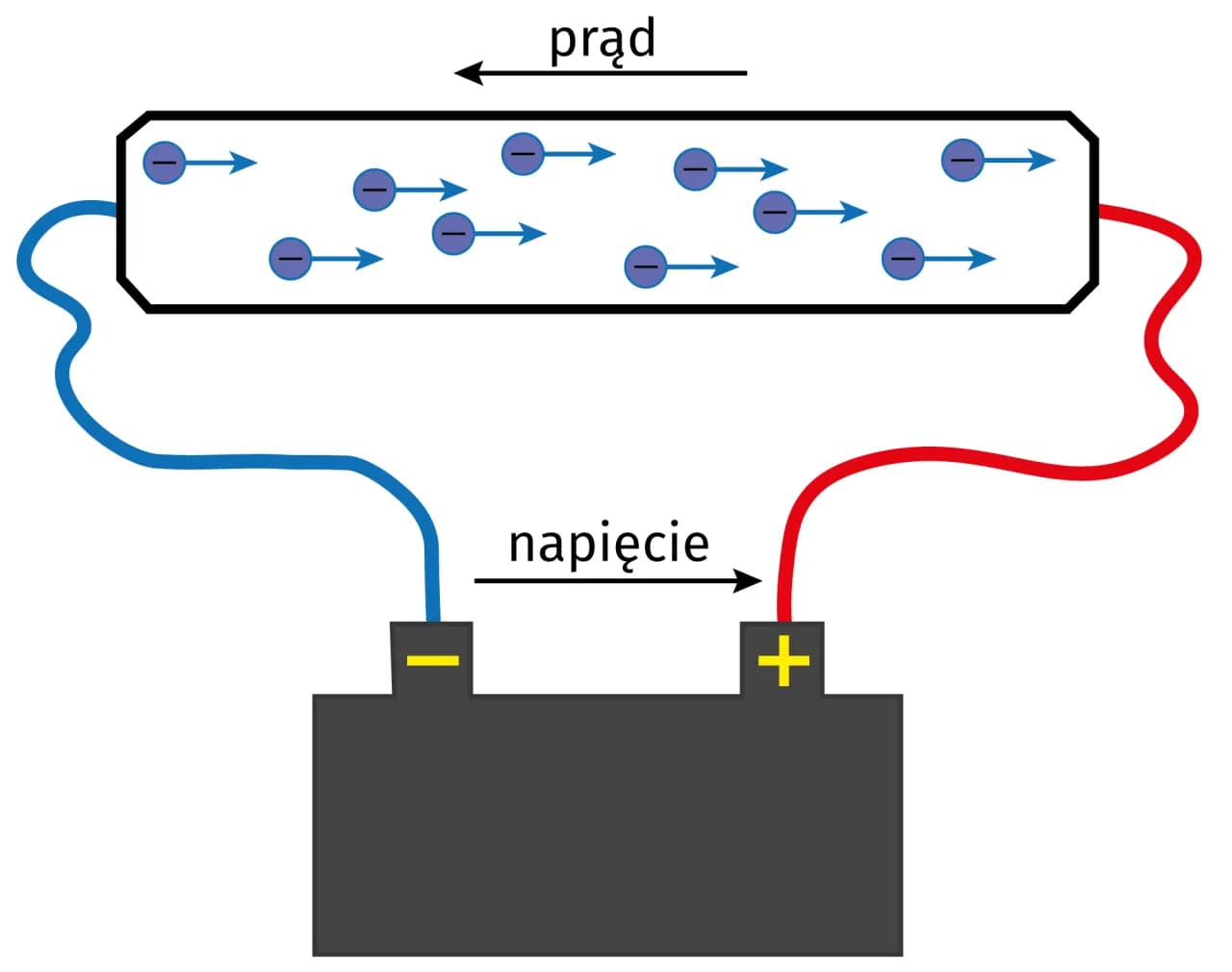

W świecie elektroniki, dwie podstawowe jednostki miary odgrywają kluczową rolę: wolty (V) i ampery (A). Są one nierozłącznie związane z pojęciami napięcia a natężenia. Wolty mierzą napięcie elektryczne, czyli różnicę potencjałów między dwoma punktami w obwodzie. Ampery z kolei określają natężenie prądu, czyli ilość ładunku elektrycznego przepływającego przez przewodnik w jednostce czasu.
Zrozumienie różnicy między tymi jednostkami jest kluczowe dla każdego, kto interesuje się elektroniką. Wyobraźmy sobie, że prąd elektryczny to woda płynąca w rurze. W tym porównaniu, napięcie (wolty) byłoby ciśnieniem wody, a natężenie (ampery) - ilością wody przepływającej przez rurę w danym momencie.
Zależność między napięciem a natężeniem prądu
Napięcie a natężenie są ze sobą ściśle powiązane, co opisuje słynne prawo Ohma. Zgodnie z tym prawem, natężenie prądu płynącego przez przewodnik jest wprost proporcjonalne do napięcia przyłożonego do jego końców, a odwrotnie proporcjonalne do oporu elektrycznego tego przewodnika. Innymi słowy, im wyższe napięcie, tym większe natężenie prądu (przy stałym oporze).
Ta zależność ma ogromne znaczenie praktyczne. Na przykład, gdy podłączamy urządzenie elektryczne do gniazdka, musimy upewnić się, że jest ono dostosowane do napięcia w naszej sieci elektrycznej. Jednocześnie, urządzenie pobiera określone natężenie prądu, zależne od jego mocy i konstrukcji.
Praktyczne zastosowanie prawa Ohma
Prawo Ohma znajduje zastosowanie w codziennym życiu, nawet jeśli nie zdajemy sobie z tego sprawy. Oto kilka przykładów:
- Ściemniacze światła - regulują natężenie prądu przepływającego przez żarówkę, zmieniając tym samym jej jasność.
- Bezpieczniki - chronią urządzenia przed zbyt wysokim natężeniem prądu, przerywając obwód gdy zostanie przekroczona bezpieczna wartość.
- Ładowarki do telefonów - dostosowują napięcie i natężenie do potrzeb baterii, zapewniając bezpieczne i efektywne ładowanie.
Czytaj więcej: Jak działają potencjometry i jak je podłączyć w układach elektronicznych?
Wpływ na pracę urządzeń elektronicznych
Zrozumienie różnicy między napięciem a natężeniem jest kluczowe dla prawidłowego funkcjonowania urządzeń elektronicznych. Każde urządzenie jest zaprojektowane do pracy przy określonym napięciu i poborze prądu o określonym natężeniu. Przekroczenie tych parametrów może prowadzić do uszkodzenia lub nawet zniszczenia sprzętu.
Weźmy na przykład laptop. Jego zasilacz przekształca napięcie z sieci elektrycznej (zazwyczaj 230V w Polsce) na niższe napięcie, którego potrzebuje komputer (często około 19V). Jednocześnie, różne komponenty laptopa, takie jak procesor, dysk twardy czy ekran, wymagają różnych poziomów napięcia i natężenia prądu do prawidłowej pracy.
| Urządzenie | Typowe napięcie | Typowe natężenie |
| Laptop | 19V | 3.42A |
| Smartfon | 5V | 2A |
| LED TV | 220-240V | 0.5-1A |
Pomiar napięcia i natężenia w obwodach elektrycznych
Pomiar napięcia a natężenia to kluczowe umiejętności w elektronice. Do tego celu używa się specjalistycznych narzędzi: woltomierzy do pomiaru napięcia i amperomierzy do pomiaru natężenia prądu. Współcześnie często stosuje się multimetry, które łączą obie te funkcje w jednym urządzeniu.
Warto zauważyć, że sposób podłączania tych przyrządów do obwodu jest różny. Woltomierz podłącza się równolegle do badanego elementu, podczas gdy amperomierz włącza się szeregowo w obwód. Ta różnica wynika z samej natury mierzonych wielkości: napięcie mierzymy między dwoma punktami, a natężenie prądu w danym punkcie obwodu.
Bezpieczeństwo podczas pomiarów
Podczas wykonywania pomiarów elektrycznych bezpieczeństwo jest najważniejsze. Oto kilka kluczowych zasad:
- Zawsze używaj izolowanych narzędzi i upewnij się, że twoje ręce są suche.
- Przed pomiarem natężenia prądu upewnij się, że twój miernik jest ustawiony na odpowiedni zakres.
- Nigdy nie próbuj mierzyć natężenia prądu, podłączając miernik równolegle do źródła napięcia - może to spowodować zwarcie.
Zastosowania praktyczne w różnych dziedzinach techniki
Zrozumienie różnicy między napięciem a natężeniem ma kluczowe znaczenie w wielu dziedzinach techniki. W energetyce, inżynierowie muszą precyzyjnie kontrolować oba te parametry, aby zapewnić stabilne dostawy prądu do naszych domów. W przemyśle motoryzacyjnym, prawidłowe zarządzanie napięciem i natężeniem jest niezbędne do efektywnego działania systemów elektrycznych pojazdów, od rozrusznika po zaawansowane systemy bezpieczeństwa.
W świecie elektroniki użytkowej, projektanci muszą znaleźć złoty środek między wydajnością a bezpieczeństwem. Weźmy na przykład smartfony - ich baterie muszą być ładowane przy odpowiednim napięciu i natężeniu, aby zapewnić szybkie ładowanie bez ryzyka przegrzania czy uszkodzenia ogniw.
Warto również wspomnieć o roli tych parametrów w renewable energii. W systemach fotowoltaicznych, panele słoneczne generują prąd stały o określonym napięciu, który musi być następnie przekształcony na prąd zmienny o odpowiednim napięciu i częstotliwości, aby mógł być wykorzystany w domowej instalacji elektrycznej lub wprowadzony do sieci energetycznej.
Podsumowując, zrozumienie różnic i zależności między napięciem a natężeniem prądu jest fundamentalne dla każdego, kto interesuje się elektroniką lub pracuje w branżach technicznych. Te dwa parametry, choć ściśle ze sobą powiązane, pełnią odmienne role w obwodach elektrycznych i mają ogromny wpływ na funkcjonowanie urządzeń, z których korzystamy na co dzień. Świadomość ich znaczenia pozwala nam nie tylko lepiej rozumieć otaczającą nas technologię, ale także bezpieczniej i efektywniej z niej korzystać.
Podsumowanie
Zrozumienie różnicy między napięciem a natężeniem jest kluczowe w elektronice. Napięcie mierzone w woltach określa różnicę potencjałów, natomiast natężenie w amperach opisuje przepływ prądu. Oba parametry są ze sobą powiązane prawem Ohma i mają ogromny wpływ na działanie urządzeń elektronicznych. Prawidłowy pomiar i kontrola tych wielkości są niezbędne w wielu dziedzinach techniki, od energetyki po elektronikę użytkową.
