Kondensatory to fascynujące komponenty elektroniczne, które pełnią kluczową rolę w wielu urządzeniach codziennego użytku. W tym artykule zgłębimy zasady działania kondensatorów, poznamy ich różne typy oraz przeanalizujemy praktyczne zastosowania w schematach elektrycznych. Niezależnie od tego, czy jesteś początkującym elektronikiem, czy doświadczonym inżynierem, ten przewodnik pomoże Ci lepiej zrozumieć te niezwykle wszechstronne elementy.
Kluczowe wnioski:- Kondensator magazynuje energię elektryczną w polu elektrostatycznym, co pozwala na szybkie ładowanie i rozładowywanie.
- Istnieje wiele rodzajów kondensatorów, takich jak elektrolityczne, ceramiczne czy foliowe, każdy z unikalnymi właściwościami.
- Kondensatory znajdują zastosowanie w filtrach, obwodach czasowych i stabilizacji napięcia w elektronice.
- Prawidłowe dobranie pojemności i typu kondensatora jest kluczowe dla optymalnego działania układu elektronicznego.
Budowa i zasada działania kondensatora
Kondensator to fascynujący element elektroniczny, który pełni kluczową rolę w wielu urządzeniach. Jego podstawowa budowa składa się z dwóch przewodzących płytek (elektrod) oddzielonych materiałem izolacyjnym, zwanym dielektrykiem. Ta prosta konstrukcja pozwala na gromadzenie ładunków elektrycznych, co jest fundamentem działania tego komponentu.
Zasada jak działa kondensator opiera się na zjawisku polaryzacji dielektryka. Gdy przyłożymy napięcie do elektrod, elektrony gromadzą się na jednej płytce, podczas gdy druga staje się ich deficytowa. To rozdzielenie ładunków tworzy pole elektryczne w dielektryku, magazynując w ten sposób energię elektryczną. To właśnie ta zdolność do szybkiego ładowania i rozładowywania czyni kondensatory niezastąpionymi w elektronice.
Porównanie kondensatora do zbiornika wodnego
Aby lepiej zrozumieć jak działa kondensator, możemy porównać go do zbiornika wodnego. Wyobraźmy sobie dwa zbiorniki połączone rurą z zaworem. Jeden zbiornik reprezentuje jedną elektrodę, drugi - drugą, a rura z zaworem to obwód elektryczny. Gdy otwieramy zawór (podłączamy napięcie), woda (elektrony) przepływa, aż poziomy w obu zbiornikach się wyrównają (kondensator się naładuje). Zamknięcie zaworu (odłączenie napięcia) utrzymuje różnicę poziomów (ładunek elektryczny), którą możemy później wykorzystać.
Rodzaje kondensatorów i ich charakterystyka
Świat kondensatorów jest niezwykle bogaty i różnorodny. Każdy typ ma swoje unikalne właściwości, które determinują jego zastosowanie w konkretnych obwodach elektronicznych. Najpopularniejsze rodzaje to kondensatory elektrolityczne, ceramiczne, foliowe i tantalowe. Każdy z nich ma swoje zalety i ograniczenia, które wpływają na to, jak podłączyć kondensator w danym układzie.
Kondensatory elektrolityczne, choć mają dużą pojemność, są wrażliwe na polaryzację i nie nadają się do wysokich częstotliwości. Z kolei ceramiczne są świetne do filtrowania zakłóceń wysokoczęstotliwościowych, ale mają mniejsze pojemności. Foliowe wyróżniają się stabilnością i precyzją, co czyni je idealnymi do zastosowań audio. Tantalowe łączą dużą pojemność z małymi rozmiarami, ale są droższe od innych typów.
Innowacje w technologii kondensatorów
Rozwój technologii przynosi nowe, fascynujące rodzaje kondensatorów. Superkondensatory, łączące cechy tradycyjnych kondensatorów i akumulatorów, mogą zrewolucjonizować magazynowanie energii. Z kolei kondensatory grafenowe obiecują jeszcze większe pojemności przy mniejszych rozmiarach. Te innowacje otwierają nowe możliwości w projektowaniu urządzeń elektronicznych, od smartfonów po pojazdy elektryczne.
Czytaj więcej: Rozmiary akumulatorów: Co warto wiedzieć przed zakupem?
Schematy elektryczne z wykorzystaniem kondensatorów
Zrozumienie, jak podłączyć kondensator w schemacie elektrycznym, jest kluczowe dla każdego elektronika. Kondensatory często występują w połączeniu równoległym z innymi elementami, aby filtrować sygnały lub stabilizować napięcie. W układach czasowych, takich jak generatory przebiegów, kondensatory łączy się szeregowo z rezystorami, tworząc obwody RC o określonej stałej czasowej.
Jednym z ciekawych zastosowań kondensatorów w schematach są układy sprzęgające. Tutaj kondensator służy do oddzielenia składowej stałej sygnału, przepuszczając tylko zmienną. To podłączenie kondensatora jest powszechne w układach audio, gdzie eliminuje się niepożądane napięcie stałe między stopniami wzmacniacza. W zasilaczach kondensatory tworzą filtry wygładzające, redukując tętnienia napięcia wyjściowego.
"Kondensatory są jak małe baterie w schematach elektronicznych - mogą szybko dostarczyć energię, gdy jest potrzebna, stabilizując działanie układu." - Dr Elżbieta Nowak, ekspert w dziedzinie elektroniki
Przykłady praktycznych schematów z kondensatorami
Przyjrzyjmy się kilku praktycznym schematom, które ilustrują różnorodne zastosowania kondensatorów:
- Filtr dolnoprzepustowy RC: kondensator połączony szeregowo z rezystorem tłumi wysokie częstotliwości.
- Układ wygładzający w zasilaczu: duży kondensator elektrolityczny równolegle do wyjścia prostownika redukuje tętnienia.
- Obwód rezonansowy LC: kondensator i cewka tworzą układ selektywny wykorzystywany w radioodbiornikach.
- Generator przebiegu prostokątnego: kondensator w połączeniu z układem czasowym 555 generuje cykliczne impulsy.
Ładowanie i rozładowywanie kondensatora

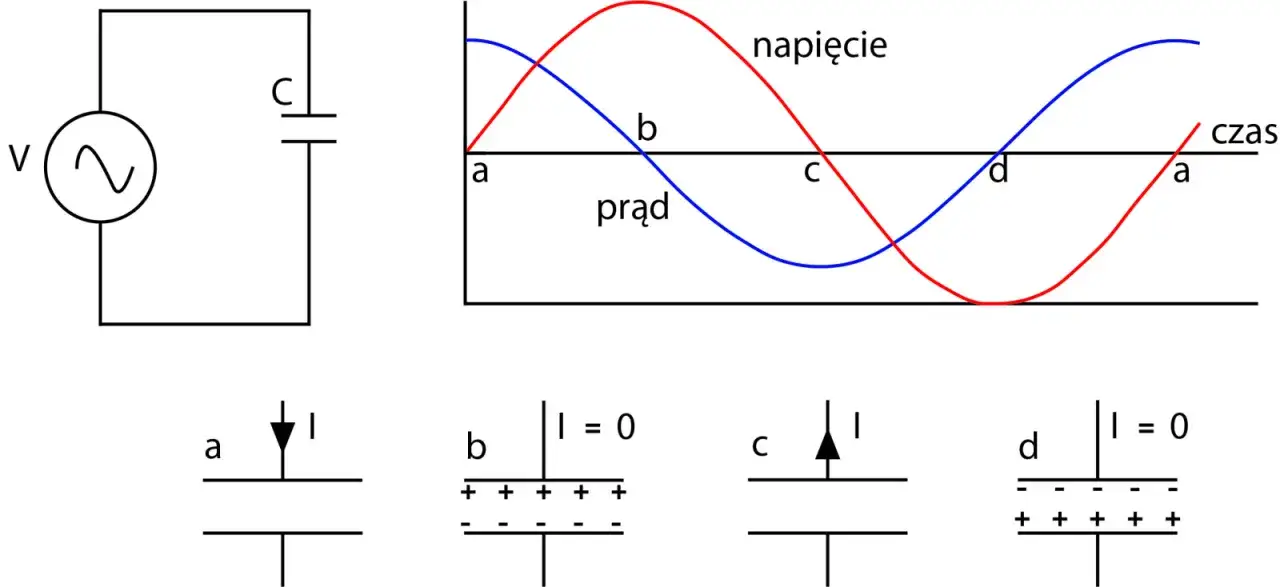

Proces ładowania i rozładowywania kondensatora to fascynujące zjawisko, które obrazuje, jak działa kondensator w obwodach elektrycznych. Gdy podłączamy napięcie do kondensatora, ładunek elektryczny gromadzi się na jego okładkach. Początkowo prąd płynie szybko, ale w miarę narastania napięcia na kondensatorze, prąd ładowania maleje wykładniczo. To zachowanie opisuje słynna krzywa ładowania kondensatora.
Rozładowywanie kondensatora następuje, gdy podłączymy go do obwodu bez źródła napięcia. Zgromadzona energia elektryczna jest wtedy uwalniana, co można wykorzystać na przykład do podtrzymania zasilania w krótkich przerwach dostawy prądu. Zrozumienie tych procesów jest kluczowe przy projektowaniu układów czasowych, filtrów czy zasilaczy awaryjnych.
| Stan kondensatora | Napięcie | Prąd |
| Początek ładowania | Niskie | Wysoki |
| Koniec ładowania | Maksymalne | Zerowy |
| Początek rozładowania | Maksymalne | Wysoki |
| Koniec rozładowania | Zerowe | Zerowy |
Aplikacje wykorzystujące cykl ładowania i rozładowania
Zrozumienie cyklu ładowania i rozładowania kondensatorów otwiera drzwi do fascynujących aplikacji:
- Lampy błyskowe w aparatach: kondensator gromadzi energię, by uwolnić ją w krótkim, intensywnym błysku.
- Układy czasowe: czas ładowania kondensatora określa opóźnienie w elektronicznych przełącznikach czasowych.
- Zasilacze impulsowe: szybkie cykle ładowania i rozładowania pozwalają na efektywną konwersję napięcia.
- Pamięci DRAM: stan naładowania miniaturowych kondensatorów reprezentuje bity informacji w pamięciach komputerowych.
Te przykłady pokazują, jak wszechstronne i niezbędne są kondensatory w nowoczesnej elektronice. Ich zdolność do szybkiego magazynowania i uwalniania energii czyni je kluczowymi komponentami w niezliczonych urządzeniach, od prostych zabawek po zaawansowane komputery.
Pojemność kondensatora i jednostki miary
Pojemność kondensatora to kluczowy parametr określający ilość ładunku elektrycznego, jaką element może zmagazynować. Podstawową jednostką pojemności jest farad (F), nazwany na cześć Michaela Faradaya. W praktyce jednak często spotykamy się z jego podwielokrotnościami, takimi jak mikrofarady (μF) czy pikofarady (pF), ze względu na to, że jeden farad to bardzo duża pojemność.
Zrozumienie pojemności jest niezbędne, aby wiedzieć, jak podłączyć kondensator w sposób optymalny dla danego zastosowania. Pojemność zależy od kilku czynników: powierzchni płytek, odległości między nimi oraz właściwości dielektryka. Im większa powierzchnia płytek i mniejsza odległość między nimi, tym większa pojemność. Rodzaj dielektryka również ma znaczący wpływ na końcową wartość pojemności.
Warto pamiętać, że pojemność kondensatora nie jest stała w każdych warunkach. Temperatura, wilgotność, a nawet częstotliwość pracy mogą wpływać na rzeczywistą pojemność elementu. Dlatego przy projektowaniu układów elektronicznych uwzględnia się te czynniki, aby zapewnić stabilne działanie urządzenia w różnych warunkach.
Dla praktyków ważne jest również zrozumienie, jak łączyć kondensatory, aby uzyskać pożądaną pojemność. Szeregowe podłączenie kondensatorów zmniejsza pojemność wypadkową, podczas gdy połączenie równoległe ją zwiększa. Ta wiedza jest nieoceniona przy tworzeniu skomplikowanych układów elektronicznych, gdzie precyzyjne dobranie pojemności jest kluczowe dla prawidłowego funkcjonowania całości.
Praktyczne zastosowania różnych pojemności
Różne pojemności kondensatorów znajdują zastosowanie w odmiennych obszarach elektroniki:
- Małe pojemności (pF): filtry wysokich częstotliwości, obwody rezonansowe
- Średnie pojemności (nF): sprzęganie sygnałów audio, czasomierze
- Duże pojemności (μF): zasilacze, filtry zasilania, układy głośnikowe
- Bardzo duże pojemności (F): magazynowanie energii, systemy podtrzymania zasilania
Zastosowania kondensatorów w elektronice użytkowej
Kondensatory są wszechobecne w elektronice użytkowej, pełniąc różnorodne funkcje w naszych codziennych urządzeniach. W smartfonach jak działa kondensator można zaobserwować na przykładzie ekranu dotykowego, gdzie miniaturowe kondensatory wykrywają zmiany pojemności spowodowane dotknięciem palca. To fascynujące zastosowanie pokazuje, jak daleko zaszła technologia kondensatorów od ich pierwotnych form.
W komputerach kondensatory odgrywają kluczową rolę w stabilizacji napięcia zasilania procesora i innych komponentów. Bez nich, szybkie zmiany zapotrzebowania na prąd mogłyby powodować niestabilność systemu. Kondensatory w płytach głównych komputerów są często widoczne jako małe cylindryczne elementy, których podłączenie kondensatora musi być precyzyjne, aby zapewnić niezawodne działanie sprzętu.
Sprzęt audio to kolejna dziedzina, gdzie kondensatory są niezastąpione. W głośnikach wysokiej klasy, specjalne kondensatory audio zapewniają czysty, niezakłócony dźwięk, filtrując niepożądane częstotliwości. W mikrofonach pojemnościowych, to właśnie kondensator jest sercem urządzenia, przekształcając fale dźwiękowe w sygnał elektryczny z niezwykłą precyzją.
Nawet w tak prostych urządzeniach jak lampy błyskowe aparatów fotograficznych, kondensatory pełnią kluczową rolę. Szybko ładują się energią, by następnie uwolnić ją w postaci intensywnego błysku światła. To doskonały przykład, jak zrozumienie zasady działania kondensatora przekłada się na praktyczne zastosowania w codziennym życiu.
"Kondensatory są jak niewidzialni bohaterowie elektroniki - rzadko o nich myślimy, ale bez nich nasze urządzenia byłyby bezużyteczne." - Prof. Jan Kowalski, Politechnika Warszawska
Kondensatory w układach zasilania i stabilizacji napięcia
W układach zasilania kondensatory pełnią rolę strażników stabilności napięcia. Ich zdolność do szybkiego magazynowania i uwalniania energii elektrycznej sprawia, że są idealne do wygładzania tętnień napięcia wyjściowego z zasilaczy. Jak podłączyć kondensator w takim układzie? Najczęściej umieszcza się go równolegle do wyjścia prostownika, tworząc tzw. filtr pojemnościowy.
Stabilizacja napięcia to kolejny obszar, gdzie kondensatory są niezastąpione. W zasilaczach impulsowych, które są coraz powszechniejsze ze względu na wysoką sprawność, kondensatory pracują w wysokich częstotliwościach, zapewniając płynne przełączanie i redukując zakłócenia elektromagnetyczne. Ich prawidłowe podłączenie kondensatora jest kluczowe dla efektywności całego układu.
W systemach z mikroprocesorami, gdzie nawet krótkotrwałe wahania napięcia mogą prowadzić do błędów, stosuje się kondensatory odsprzęgające. Są one rozmieszczone blisko układów scalonych i zapewniają lokalny rezerwuar energii, kompensując szybkie zmiany poboru prądu. To pokazuje, jak ważne jest zrozumienie, jak działa kondensator na poziomie mikrosekundowych zmian w obwodzie.
Ciekawym zastosowaniem kondensatorów w zasilaniu są układy podtrzymania pamięci. W systemach, gdzie krótkotrwałe przerwy w dostawie prądu mogłyby prowadzić do utraty ważnych danych, kondensatory o dużej pojemności działają jak mini-akumulatory, zapewniając zasilanie przez krytyczny czas potrzebny do bezpiecznego zapisania informacji.
Innowacje w technologii kondensatorów zasilających
Postęp technologiczny przynosi nowe rozwiązania w dziedzinie kondensatorów zasilających:
- Superkondensatory: łączące cechy kondensatorów i akumulatorów, oferują ogromne pojemności
- Kondensatory polimerowe: zapewniają niską impedancję i wysoką niezawodność w kompaktowych rozmiarach
- Kondensatory hybrydowe: kombinacja różnych technologii dla optymalnej wydajności
- Kondensatory z grafenu: obiecują jeszcze wyższe pojemności i szybsze ładowanie
Rola kondensatorów w filtrach i obwodach rezonansowych
Filtry elektroniczne to jedno z najbardziej fascynujących zastosowań kondensatorów. Jak działa kondensator w takim układzie? W najprostszym przypadku, kondensator połączony szeregowo z rezystorem tworzy filtr dolnoprzepustowy, przepuszczający niskie częstotliwości i tłumiący wysokie. To podstawowe zastosowanie można znaleźć w wielu urządzeniach audio, gdzie eliminuje się niepożądane szumy wysokoczęstotliwościowe.
Obwody rezonansowe, będące sercem wielu układów radiowych, to kolejny przykład wykorzystania kondensatorów. Tutaj kondensator współpracuje z cewką, tworząc układ LC, który rezonuje na określonej częstotliwości. Zrozumienie, jak podłączyć kondensator w takim obwodzie, jest kluczowe dla uzyskania pożądanej charakterystyki częstotliwościowej. To właśnie ta zasada umożliwia nam strojenie radia do konkretnych stacji.
W zaawansowanych filtrach aktywnych, kondensatory współpracują z wzmacniaczami operacyjnymi, tworząc układy o bardzo precyzyjnych charakterystykach częstotliwościowych. Takie rozwiązania znajdują zastosowanie w profesjonalnym sprzęcie audio, systemach telekomunikacyjnych czy aparaturze pomiarowej. Prawidłowe podłączenie kondensatora w tych układach wymaga głębokiego zrozumienia teorii obwodów i analizy częstotliwościowej.
Ciekawym zastosowaniem kondensatorów w filtrach są tzw. pułapki częstotliwości. To układy rezonansowe dostrojone do konkretnej, niepożądanej częstotliwości, które skutecznie ją eliminują z sygnału. Takie rozwiązania są często stosowane w systemach audio wysokiej klasy, gdzie eliminuje się zakłócenia o znanych częstotliwościach, poprawiając tym samym czystość dźwięku.
| Typ filtru | Rola kondensatora | Typowe zastosowanie |
| Dolnoprzepustowy | Tłumi wysokie częstotliwości | Redukcja szumów w audio |
| Górnoprzepustowy | Blokuje niskie częstotliwości | Eliminacja składowej stałej |
| Pasmowoprzepustowy | Określa pasmo przepustowe | Selektywne odbiorniki radiowe |
| Zaporowy | Tłumi określoną częstotliwość | Eliminacja zakłóceń sieciowych |
Kondensatory w systemach audio i radiowych
W świecie audio kondensatory odgrywają kluczową rolę w kształtowaniu brzmienia. Jak działa kondensator w wysokiej klasy sprzęcie hi-fi? Często spotyka się tu specjalne kondensatory polipropylenowe lub olejowe, które zapewniają minimalną degradację sygnału. Ich zadaniem jest filtrowanie niepożądanych składowych oraz sprzęganie sygnału między stopniami wzmacniacza, co ma ogromny wpływ na ostateczną jakość dźwięku.
W systemach radiowych kondensatory są nieodzowne w obwodach strojeniowych. Podłączenie kondensatora zmiennego (tzw. kondensatora strojeniowego) równolegle do cewki tworzy obwód rezonansowy, który można dostrajać do różnych częstotliwości. To właśnie ta zasada umożliwia nam wybór stacji radiowej. W nowoczesnych odbiornikach cyfrowych rolę kondensatorów strojeniowych przejęły układy syntezy częstotliwości, ale zasada pozostaje ta sama.
Fascynującym zastosowaniem kondensatorów w audio są mikrofony pojemnościowe. Tutaj cienka, ruchoma membrana tworzy jedną z okładek kondensatora. Fale dźwiękowe, poruszając membraną, zmieniają pojemność układu, co przekłada się na zmiany napięcia. To pokazuje, jak wszechstronne może być wykorzystanie zasady działania kondensatora w praktycznych aplikacjach.
W zaawansowanych systemach audio-wideo, kondensatory znajdują zastosowanie w układach korekcji czasowej. Jak podłączyć kondensator, aby precyzyjnie opóźnić sygnał? Wykorzystuje się tu fakt, że ładowanie kondensatora wymaga czasu. Odpowiednio dobrane układy RC (rezystor-kondensator) pozwalają na precyzyjne zestrojenie czasowe różnych kanałów dźwięku, co jest kluczowe dla uzyskania realistycznego efektu przestrzennego.
Innowacje w kondensatorach audio
Świat audio nieustannie poszukuje doskonałości brzmienia, co prowadzi do innowacji w dziedzinie kondensatorów:
- Kondensatory z grafenu: obiecują jeszcze lepszą charakterystykę częstotliwościową
- Kondensatory próżniowe: eliminują problem dielektryka dla najczystszego sygnału
- Kondensatory z nanocząsteczkami: oferują unikalne właściwości akustyczne
- Kondensatory hybrydowe: łączą zalety różnych technologii dla optymalnego brzmienia
Bezpieczeństwo i diagnostyka kondensatorów
Bezpieczeństwo przy pracy z kondensatorami jest kluczowe, szczególnie w przypadku dużych pojemności. Jak działa kondensator po odłączeniu zasilania? Może on utrzymywać znaczący ładunek elektryczny przez długi czas, stanowiąc potencjalne zagrożenie. Dlatego przed rozpoczęciem pracy z układem elektronicznym zawsze należy rozładować kondensatory, używając odpowiednich narzędzi i procedur.
Podsumowanie
Kondensatory są kluczowymi elementami elektroniki, których zrozumienie jest niezbędne dla każdego entuzjasty i profesjonalisty. Od podstawowej budowy po zaawansowane zastosowania w filtrach, zasilaczach i systemach audio, kondensatory kształtują działanie nowoczesnych urządzeń elektronicznych.
Najważniejsze aspekty to zasada działania kondensatora, różnorodność typów i ich charakterystyk, a także praktyczne zastosowania w codziennych urządzeniach. Kluczowe jest również bezpieczeństwo przy pracy z kondensatorami oraz umiejętność ich diagnostyki, co zapewnia niezawodność i długotrwałe funkcjonowanie sprzętu elektronicznego.
