Miernik to niezastąpione narzędzie w świecie elektryki i elektroniki. Niezależnie od tego, czy jesteś początkującym elektrykiem, hobbystą DIY czy po prostu chcesz samodzielnie diagnozować proste problemy elektryczne w domu, umiejętność obsługi miernika jest nieoceniona. W tym poradniku przeprowadzimy Cię krok po kroku przez podstawy korzystania z tego wszechstronnego urządzenia.
Nauczysz się, jak prawidłowo wykonywać pomiary napięcia, natężenia prądu i oporności. Pokażemy Ci również, jak interpretować wyniki i dbać o bezpieczeństwo podczas pracy z elektrycznością. Gotowy, by odkryć tajniki miernika? Zaczynajmy!
Kluczowe wnioski:- Miernik to wszechstronne narzędzie do pomiaru napięcia, prądu i oporności w obwodach elektrycznych.
- Przed rozpoczęciem pomiarów zawsze upewnij się, że miernik jest ustawiony na odpowiedni zakres i funkcję.
- Bezpieczeństwo jest kluczowe - zawsze przestrzegaj zasad BHP i używaj izolowanych sond pomiarowych.
- Regularna kalibracja i właściwe przechowywanie miernika zapewnią jego długotrwałą i niezawodną pracę.
Pomiar napięcia: krok po kroku
Jak używać miernika do pomiaru napięcia? To jedno z podstawowych zastosowań tego wszechstronnego narzędzia. Zacznijmy od wyboru odpowiedniego zakresu pomiarowego. Większość mierników posiada kilka opcji, np. 2V, 20V, 200V i 1000V. Zawsze zaczynaj od najwyższego zakresu, aby uniknąć uszkodzenia urządzenia.
Następnie, podłącz sondy pomiarowe do miernika. Czarna sonda idzie do gniazda oznaczonego "COM" (common), a czerwona do gniazda oznaczonego "V" (voltage). Teraz możesz przystąpić do właściwego pomiaru. Przyłóż czarną sondę do punktu odniesienia (najczęściej masa lub minus), a czerwoną do punktu, którego napięcie chcesz zmierzyć.
Interpretacja wyników pomiaru napięcia

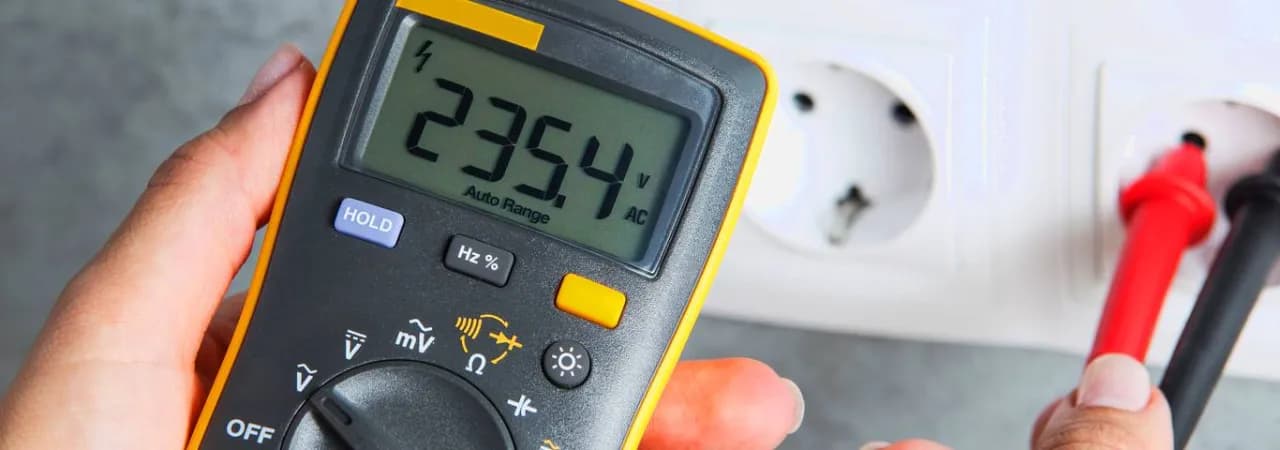

Odczyt na wyświetlaczu miernika pokaże Ci wartość napięcia w woltach. Pamiętaj, że jak mierzyć miernikiem napięcie, to kluczowa umiejętność dla każdego elektryka. Jeśli mierzysz napięcie w gniazdku elektrycznym, powinieneś zobaczyć wartość około 230V (w Europie). W przypadku baterii AA, będzie to około 1,5V.
Warto zwrócić uwagę na dokładność pomiaru. Niektóre mierniki mogą pokazywać również wartości po przecinku, co jest szczególnie przydatne przy pomiarach niskich napięć. Jeśli otrzymujesz nieoczekiwane wyniki, upewnij się, że sondy mają dobry kontakt z mierzonymi punktami.
Mierzenie natężenia prądu: wskazówki praktyczne
Pomiar natężenia prądu wymaga nieco innego podejścia niż pomiar napięcia. Przede wszystkim, jak używać miernika do tego zadania? Musisz włączyć miernik szeregowo w obwód. To oznacza, że trzeba przerwać obwód i wpiąć miernik "w drogę" prądu.
Zacznij od ustawienia miernika na pomiar prądu (A lub mA). Czerwoną sondę podłącz do gniazda oznaczonego "A" (ampery). Następnie, przerwij obwód w miejscu, gdzie chcesz zmierzyć prąd. Podłącz czarną sondę do punktu "wejścia" prądu, a czerwoną do "wyjścia". Pamiętaj, że mierzenie dużych prądów może być niebezpieczne - zawsze zaczynaj od najwyższego zakresu.
Bezpieczeństwo przy pomiarze natężenia prądu
Pomiar natężenia prądu wiąże się z pewnym ryzykiem. Nigdy nie próbuj mierzyć prądu bezpośrednio na zaciskach baterii lub w gniazdku elektrycznym - może to spowodować zwarcie i uszkodzenie miernika lub nawet pożar. Jak mierzyć miernikiem prąd bezpiecznie? Zawsze upewnij się, że mierzysz w obwodzie z odpowiednim obciążeniem.
Warto też pamiętać o ograniczeniach miernika. Większość popularnych multimetrów może mierzyć prąd do 10A. Jeśli potrzebujesz mierzyć większe wartości, rozważ użycie cęgów prądowych lub specjalistycznego sprzętu. Bezpieczeństwo zawsze powinno być na pierwszym miejscu przy pracy z elektrycznością.
Czytaj więcej: Kalkulator kondensatorów: Jak obliczyć pojemność kondensatora?
Jak sprawdzić oporność obwodu?
Pomiar oporności to kolejna ważna funkcja miernika. Jak używać miernika do tego celu? Najpierw ustaw miernik na pomiar oporności (symbol Ω). Podłącz czerwoną sondę do gniazda oznaczonego "Ω", a czarną do "COM". Następnie dotknij sondami do końców elementu, którego oporność chcesz zmierzyć.
Pamiętaj, że przy pomiarze oporności obwód musi być odłączony od zasilania. W przeciwnym razie możesz uszkodzić miernik lub otrzymać błędne wyniki. Jeśli mierzysz oporność w obwodzie, zawsze najpierw rozładuj kondensatory - mogą one przechowywać ładunek elektryczny nawet po odłączeniu zasilania.
Interpretacja wyników pomiaru oporności
Jak mierzyć miernikiem oporność i co oznaczają wyniki? Odczyt na wyświetlaczu pokaże wartość w omach (Ω). Jeśli widzisz "0" lub bardzo małą wartość, oznacza to zwarcie. Z kolei "OL" (overload) lub "1" na całym wyświetlaczu wskazuje na przerwę w obwodzie lub oporność przekraczającą zakres miernika.
Warto pamiętać, że oporność niektórych elementów może się zmieniać w zależności od temperatury lub innych czynników. Na przykład, żarówka będzie miała inną oporność na zimno, a inną gdy się rozgrzeje. Dlatego zawsze warto porównywać wyniki pomiarów z danymi katalogowymi lub przeprowadzać pomiary w standardowych warunkach.
Bezpieczeństwo podczas korzystania z miernika
Bezpieczeństwo to kluczowy aspekt przy pracy z elektrycznością. Jak używać miernika bezpiecznie? Po pierwsze, zawsze czytaj instrukcję obsługi swojego urządzenia. Każdy model może mieć swoje specyficzne cechy i ograniczenia. Po drugie, używaj miernika tylko w zakresie jego możliwości - nie próbuj mierzyć napięć czy prądów przekraczających jego specyfikację.
Zawsze upewnij się, że używasz odpowiednich sond pomiarowych, dostosowanych do mierzonego napięcia. Sondy powinny być w dobrym stanie, bez widocznych uszkodzeń izolacji. Przy pomiarach wysokich napięć, używaj jednej ręki - to zmniejsza ryzyko porażenia prądem przez klatkę piersiową.
| Zasada bezpieczeństwa | Dlaczego jest ważna? |
| Używaj jednej ręki | Zmniejsza ryzyko przepływu prądu przez serce |
| Sprawdzaj stan sond | Uszkodzona izolacja może prowadzić do porażenia |
| Nie przekraczaj limitów miernika | Może to uszkodzić urządzenie lub spowodować niebezpieczną sytuację |
Odzież ochronna i akcesoria
Jak mierzyć miernikiem w sposób profesjonalny i bezpieczny? Oprócz samego miernika, warto zaopatrzyć się w odpowiednią odzież ochronną. Izolowane buty, rękawice dielektryczne czy okulary ochronne to podstawowe elementy wyposażenia każdego elektryka. W przypadku pracy z wysokimi napięciami, rozważ użycie specjalnego kombinezonu ochronnego.
Nie zapomnij też o akcesoriach, które mogą zwiększyć bezpieczeństwo i wygodę pracy. Izolowane śrubokręty, maty izolacyjne czy nawet proste narzędzia jak izolowana taśma klejąca mogą okazać się nieocenione. Pamiętaj, że inwestycja w bezpieczeństwo zawsze się opłaca - zdrowie i życie są bezcenne.
"Bezpieczeństwo nie jest przypadkiem, ale wynikiem starannego planowania i świadomego działania." - Anonimowy elektryk
Interpretacja wyników pomiarów
Interpretacja wyników to kluczowy etap w procesie korzystania z miernika. Jak używać miernika, aby prawidłowo odczytywać jego wskazania? Przede wszystkim, należy zwrócić uwagę na jednostki miary. Napięcie mierzymy w woltach (V), natężenie prądu w amperach (A), a oporność w omach (Ω). Zawsze upewnij się, że znasz aktualnie wybraną jednostkę na swoim mierniku.
Kolejnym ważnym aspektem jest dokładność pomiaru. Większość mierników cyfrowych wyświetla wynik z określoną liczbą miejsc po przecinku. Im więcej tych miejsc, tym dokładniejszy pomiar. Jednak pamiętaj, że nawet najlepsze mierniki mają pewien margines błędu. Warto zapoznać się ze specyfikacją swojego urządzenia, aby znać jego dokładność w różnych zakresach pomiarowych.
Przy interpretacji wyników warto też zwrócić uwagę na stabilność odczytu. Jeśli wartość na wyświetlaczu ciągle się zmienia, może to wskazywać na niestabilność mierzonego sygnału lub problem z połączeniem sond pomiarowych. W takiej sytuacji spróbuj poprawić kontakt sond z mierzonym obiektem lub sprawdź, czy w pobliżu nie ma źródeł zakłóceń elektromagnetycznych.
Nie zapominaj o kontekście pomiaru. Na przykład, jeśli mierzysz napięcie w gniazdku elektrycznym i otrzymujesz wynik znacznie odbiegający od oczekiwanych 230V, może to wskazywać na poważny problem w instalacji. Z kolei przy pomiarze oporności, wynik "OL" (overload) zwykle oznacza przerwę w obwodzie lub oporność przekraczającą zakres miernika.
Analiza trendów i zmian w pomiarach
Jak mierzyć miernikiem w sposób, który pozwoli na głębszą analizę? Warto prowadzić dziennik pomiarów, szczególnie jeśli monitorujesz jakieś zjawisko w czasie. Zapisuj nie tylko wyniki, ale także warunki pomiaru - temperaturę otoczenia, wilgotność, czy inne czynniki, które mogą wpływać na mierzone wartości.
Analiza trendów może być niezwykle pouczająca. Na przykład, jeśli zauważysz, że oporność pewnego elementu stopniowo rośnie w czasie, może to wskazywać na jego powolne zużycie lub degradację. Podobnie, obserwacja zmian napięcia w sieci elektrycznej w ciągu dnia może pomóc zidentyfikować okresy zwiększonego obciążenia.
"Pomiar bez interpretacji jest jak książka bez czytelnika - pełna potencjału, ale bez praktycznego zastosowania." - Anonimowy inżynier elektryk
Pamiętaj, że interpretacja wyników to nie tylko odczytanie liczby z wyświetlacza. To umiejętność łączenia tych danych z wiedzą teoretyczną i praktycznym doświadczeniem. Dlatego warto stale poszerzać swoją wiedzę z zakresu elektryki i elektroniki, aby coraz lepiej rozumieć znaczenie uzyskiwanych pomiarów.
Konserwacja i przechowywanie miernika
Prawidłowa konserwacja i przechowywanie miernika są kluczowe dla zapewnienia jego długotrwałej niezawodności i dokładności pomiarów. Jak używać miernika, aby służył nam jak najdłużej? Przede wszystkim, po każdym użyciu wyłącz urządzenie i odłącz sondy pomiarowe. Unikniesz w ten sposób niepotrzebnego zużycia baterii i zmniejszysz ryzyko przypadkowego uszkodzenia.
Regularnie czyść swój miernik. Użyj miękkiej, suchej szmatki do usunięcia kurzu i zabrudzeń z obudowy. Do czyszczenia wyświetlacza możesz użyć lekko wilgotnej szmatki, ale uważaj, aby woda nie dostała się do wnętrza urządzenia. Nie używaj agresywnych środków czyszczących ani rozpuszczalników, które mogłyby uszkodzić plastikowe elementy miernika.
Przechowuj miernik w suchym, chłodnym miejscu, z dala od bezpośredniego światła słonecznego i źródeł ciepła. Najlepiej trzymać go w oryginalnym futerale lub specjalnej torbie ochronnej. Unikaj miejsc o dużej wilgotności, która może prowadzić do korozji wewnętrznych elementów. Jeśli nie planujesz używać miernika przez dłuższy czas, wyjmij z niego baterie, aby uniknąć wycieku i uszkodzenia urządzenia.
Regularnie sprawdzaj stan sond pomiarowych. Szukaj oznak zużycia lub uszkodzenia izolacji. Uszkodzone sondy nie tylko mogą dawać błędne wyniki, ale stanowią też zagrożenie dla bezpieczeństwa. W razie potrzeby wymień je na nowe, zawsze wybierając akcesoria odpowiednie dla twojego modelu miernika.
Kalibracja miernika
Jak mierzyć miernikiem z pewnością, że wyniki są dokładne? Kluczem jest regularna kalibracja. Większość producentów zaleca przeprowadzanie kalibracji raz w roku, ale jeśli używasz miernika intensywnie lub w trudnych warunkach, może być konieczne częstsze sprawdzanie.
Kalibrację najlepiej zlecić profesjonalnemu serwisowi lub producentowi. Mają oni odpowiednie narzędzia i wzorce pomiarowe, aby precyzyjnie dostroić twój miernik. Po kalibracji otrzymasz certyfikat potwierdzający dokładność urządzenia, co jest szczególnie ważne w zastosowaniach profesjonalnych.
- Sprawdzaj stan baterii i wymieniaj je regularnie
- Unikaj narażania miernika na ekstremalne temperatury i wstrząsy
- Przechowuj miernik w czystym, suchym miejscu
- Regularnie kalibruj urządzenie dla zapewnienia dokładności pomiarów
Pamiętaj, że dobra konserwacja to nie tylko dbałość o fizyczny stan miernika, ale także o jego oprogramowanie. Jeśli twój miernik ma możliwość aktualizacji firmware'u, regularnie sprawdzaj dostępność nowych wersji. Aktualizacje mogą poprawić funkcjonalność urządzenia, dodać nowe funkcje lub naprawić ewentualne błędy.
Ciekawostka: Czy wiesz, że pierwszy miernik elektryczny został wynaleziony przez Hansa Christiana Ørsteda w 1820 roku? Był to galwanometr, który wykorzystywał oddziaływanie pola magnetycznego na przewodnik z prądem. Dzisiejsze cyfrowe multimetry są owocem ponad 200 lat rozwoju technologii pomiarowej!
Inwestycja w dobrej jakości miernik to dopiero początek. To, jak dbasz o swoje narzędzie, ma ogromny wpływ na jego żywotność i niezawodność. Traktuj swój miernik z szacunkiem, a odwdzięczy ci się latami wiernej służby i precyzyjnych pomiarów.
Podsumowanie
Miernik to wszechstronne narzędzie, które wymaga odpowiedniej wiedzy i umiejętności do prawidłowego użytkowania. Kluczowe jest zrozumienie podstawowych funkcji: pomiaru napięcia, natężenia prądu i oporności. Każdy pomiar wymaga odpowiedniego ustawienia miernika i podłączenia sond.
Bezpieczeństwo podczas pracy z miernikiem jest priorytetem. Należy zawsze przestrzegać zasad BHP, używać odpowiednich akcesoriów ochronnych i nie przekraczać limitów urządzenia. Regularna konserwacja i prawidłowe przechowywanie zapewnią długotrwałą i niezawodną pracę miernika.
