Kondensatory to kluczowe elementy elektroniki, które magazynują energię elektryczną i stabilizują napięcie. W tym artykule zgłębimy budowę kondensatorów, poznamy różne ich rodzaje oraz zasady działania. Niezależnie czy jesteś początkującym elektronikiem czy doświadczonym inżynierem, zrozumienie tych podstawowych komponentów jest niezbędne do projektowania i analizy obwodów elektrycznych.
Kluczowe wnioski:- Kondensator składa się z dwóch przewodników rozdzielonych dielektrykiem.
- Pojemność kondensatora zależy od powierzchni płytek, odległości między nimi i rodzaju dielektryka.
- Istnieją różne typy kondensatorów, m.in. elektrolityczne, ceramiczne i foliowe.
- Kondensatory mogą być łączone szeregowo lub równolegle, co wpływa na ich pojemność wypadkową.
- W praktyce kondensatory znajdują zastosowanie w filtrach, obwodach czasowych i układach zasilania.
Podstawowe elementy budowy kondensatora

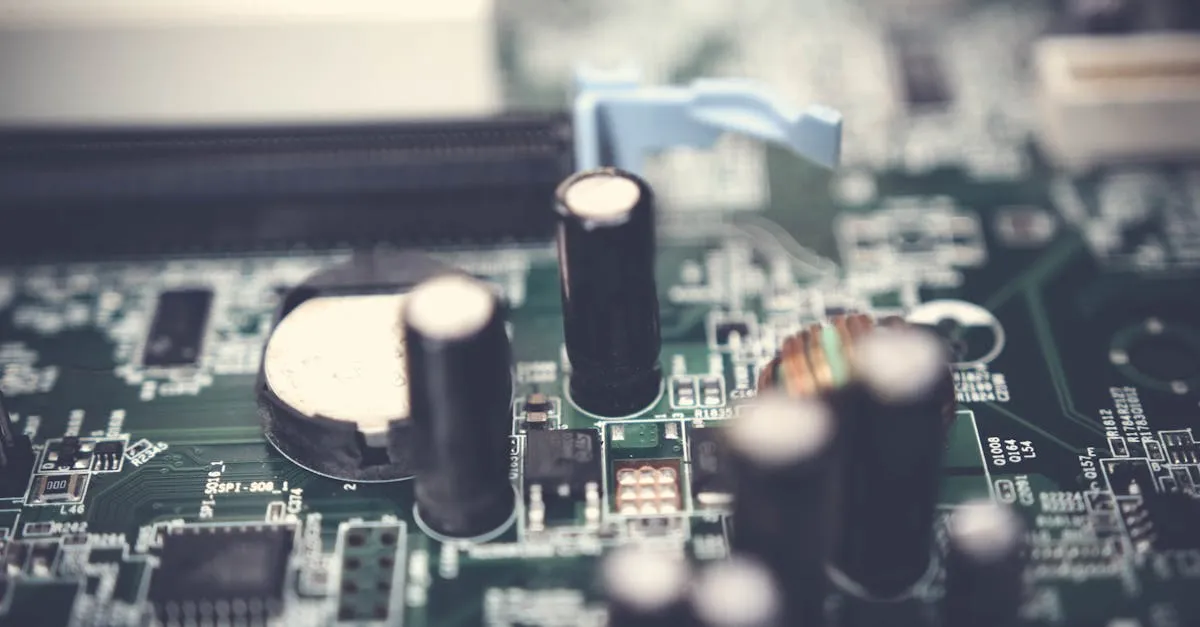

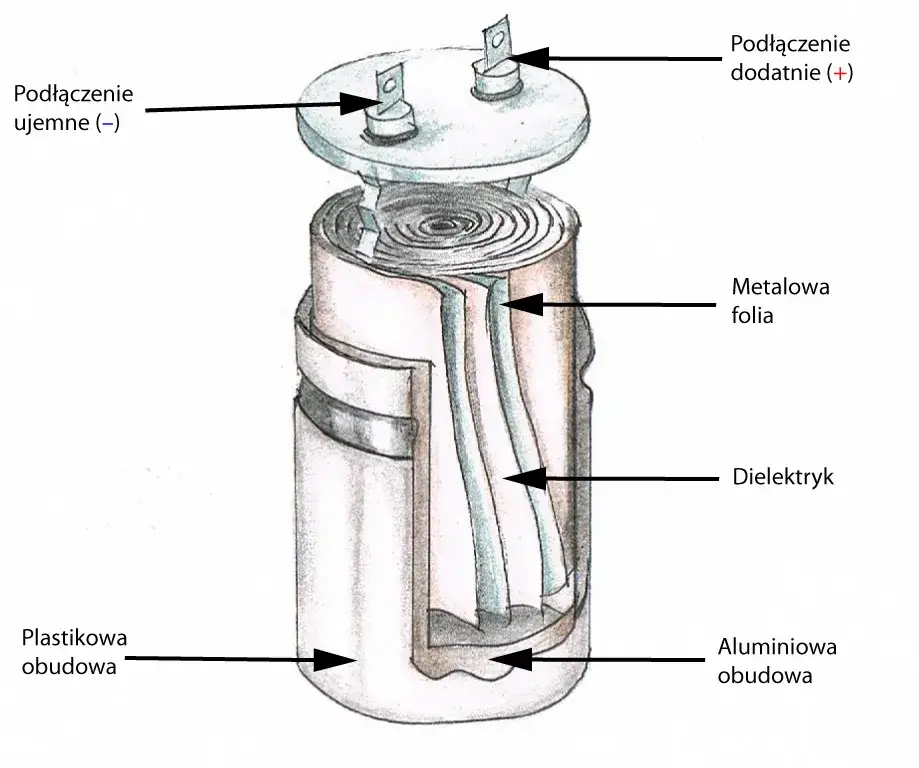

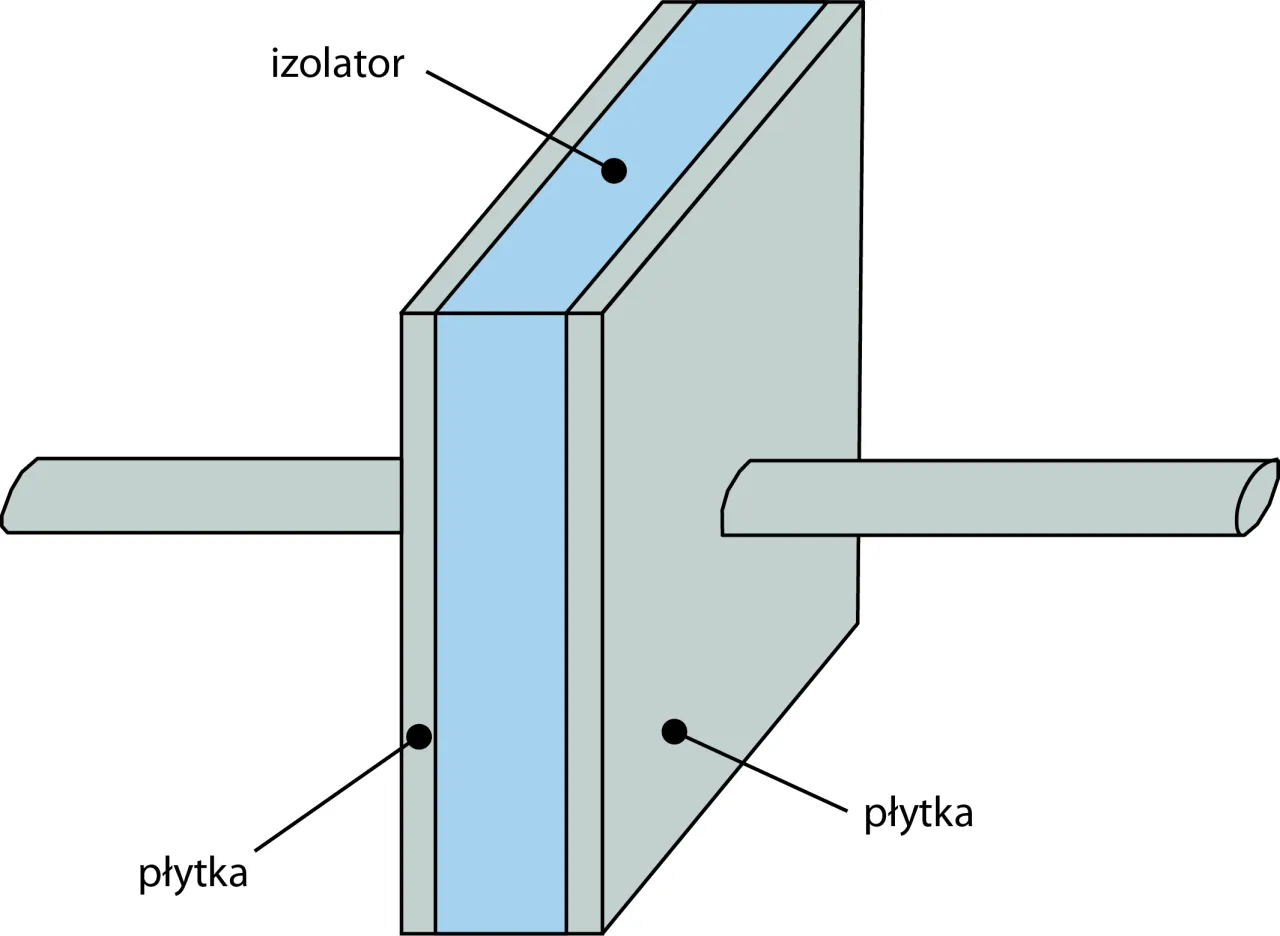

Kondensator budowa opiera się na kilku kluczowych elementach, które razem tworzą to niezwykle ważne urządzenie elektroniczne. Podstawowym komponentem są dwie płytki przewodzące, zwane okładkami. Mogą one być wykonane z różnych materiałów przewodzących, takich jak aluminium, miedź czy nawet folia metalizowana.
Między okładkami znajduje się dielektryk, czyli materiał izolacyjny, który zapobiega bezpośredniemu przepływowi prądu między nimi. Rodzaj dielektryka ma ogromny wpływ na właściwości kondensatora. Może to być powietrze, ceramika, szkło, papier nasycony woskiem lub specjalne tworzywa sztuczne.
Całość budowy kondensatora zamknięta jest w obudowie, która chroni wewnętrzne elementy przed uszkodzeniami mechanicznymi i wpływem środowiska. Do obudowy przymocowane są wyprowadzenia, umożliwiające podłączenie kondensatora do obwodu elektrycznego.
Rodzaje kondensatorów i ich zastosowania
Istnieje wiele rodzajów kondensatorów, które różnią się budową, właściwościami i zastosowaniem. Jednym z najpopularniejszych typów są kondensatory elektrolityczne, charakteryzujące się dużą pojemnością przy stosunkowo małych rozmiarach. Są one często stosowane w zasilaczach do wygładzania tętnień napięcia.
Kondensatory ceramiczne, z kolei, wyróżniają się małymi rozmiarami i stabilnością temperaturową. Znajdują szerokie zastosowanie w układach wysokiej częstotliwości, np. w sprzęcie radiowym i telewizyjnym. Kondensatory foliowe, dzięki swojej precyzji i stabilności, są często używane w układach audio wysokiej klasy.
Warto wspomnieć również o kondensatorach zmiennych, których pojemność można regulować. Są one niezastąpione w układach strojeniowych, np. w radioodbiornikach. Kondensator co to za urządzenie? To nie tylko prosty element elektroniczny, ale prawdziwy fundament nowoczesnej technologii!
Czytaj więcej: Jak odczytywać oznaczenia indukcji w schematach elektrycznych?
Zasada działania kondensatora elektrycznego
Zrozumienie zasady działania kondensatora elektrycznego jest kluczowe dla każdego entuzjasty elektroniki. Gdy przyłożymy napięcie do okładek kondensatora, na jednej z nich gromadzą się ładunki dodatnie, a na drugiej ujemne. Ten proces nazywamy ładowaniem kondensatora.
Między okładkami powstaje pole elektryczne, które jest źródłem energii magazynowanej w kondensatorze. Co ciekawe, im większa różnica potencjałów między okładkami, tym więcej ładunku i energii może zgromadzić kondensator.
- Ładowanie kondensatora następuje, gdy przyłożymy do niego napięcie
- Rozładowanie zachodzi, gdy kondensator zostanie podłączony do obwodu zamkniętego
- Energia jest magazynowana w polu elektrycznym między okładkami
- Dielektryk zwiększa pojemność kondensatora i jego wytrzymałość elektryczną
Warto zauważyć, że kondensator budowa i zasada działania są ze sobą ściśle powiązane. Rodzaj dielektryka, odległość między okładkami i ich powierzchnia bezpośrednio wpływają na ilość ładunku, jaką kondensator może zgromadzić.
Pojemność kondensatora i czynniki wpływające na nią
Pojemność kondensatora to jedna z jego najważniejszych charakterystyk. Określa ona, ile ładunku elektrycznego może zgromadzić kondensator przy danym napięciu. Jednostką pojemności jest farad (F), choć w praktyce często używa się jego podwielokrotności, takich jak mikrofarad (μF) czy pikofarad (pF).
Na pojemność kondensatora wpływa kilka kluczowych czynników. Przede wszystkim jest to powierzchnia okładek - im większa, tym większa pojemność. Drugim istotnym elementem jest odległość między okładkami - im mniejsza, tym większa pojemność. Wreszcie, rodzaj dielektryka ma ogromne znaczenie - materiały o wysokiej przenikalności elektrycznej zwiększają pojemność kondensatora.
| Czynnik | Wpływ na pojemność |
| Powierzchnia okładek | Większa powierzchnia = większa pojemność |
| Odległość między okładkami | Mniejsza odległość = większa pojemność |
| Przenikalność elektryczna dielektryka | Wyższa przenikalność = większa pojemność |
Zrozumienie tych zależności jest kluczowe dla projektowania i doboru odpowiednich kondensatorów do konkretnych zastosowań. Budowa kondensatora musi być dostosowana do wymagań danego układu elektronicznego, uwzględniając nie tylko pojemność, ale także napięcie pracy, temperaturę czy stabilność parametrów w czasie.
Szeregowe i równoległe łączenie kondensatorów
Łączenie kondensatorów w różne konfiguracje pozwala na uzyskanie pożądanej pojemności wypadkowej. Dwie podstawowe metody to połączenie szeregowe i równoległe. Każda z nich ma swoje specyficzne zastosowania i wpływ na parametry układu.
Przy połączeniu szeregowym, kondensatory są łączone jeden za drugim. W tym przypadku pojemność wypadkowa jest zawsze mniejsza niż pojemność najmniejszego kondensatora w układzie. Ta metoda jest często stosowana, gdy potrzebujemy zmniejszyć pojemność lub zwiększyć napięcie pracy układu.
Z kolei połączenie równoległe polega na łączeniu wszystkich dodatnich wyprowadzeń razem i wszystkich ujemnych wyprowadzeń razem. W tym przypadku pojemności się sumują, co pozwala na uzyskanie większej pojemności wypadkowej. To rozwiązanie jest przydatne, gdy potrzebujemy zwiększyć pojemność układu.
Ładowanie i rozładowywanie kondensatorów
Proces ładowania i rozładowywania kondensatorów to fascynujące zjawisko, które ma kluczowe znaczenie dla wielu aplikacji elektronicznych. Podczas ładowania, kondensator gromadzi energię w polu elektrycznym, a napięcie na jego okładkach rośnie wykładniczo. Szybkość tego procesu zależy od pojemności kondensatora i rezystancji obwodu ładującego.
Rozładowywanie kondensatora następuje, gdy zostanie on podłączony do obwodu zamkniętego. Energia zgromadzona w polu elektrycznym jest wtedy uwalniana, a napięcie na okładkach maleje wykładniczo. Czas rozładowania zależy od pojemności kondensatora i rezystancji obwodu rozładowującego.
- Ładowanie kondensatora nie jest procesem liniowym - na początku jest najszybsze
- Pełne naładowanie kondensatora teoretycznie trwa nieskończenie długo
- Rozładowywanie również jest procesem wykładniczym
- Czas ładowania i rozładowywania można kontrolować, dobierając odpowiednią rezystancję
Zrozumienie tych procesów jest kluczowe dla projektowania układów czasowych, filtrów czy zasilaczy. Budowa kondensatora wpływa na jego charakterystykę ładowania i rozładowywania, co należy uwzględnić przy doborze komponentów do konkretnych zastosowań.
Zastosowania kondensatorów w elektronice praktycznej
Kondensatory są wszechobecne w elektronice i pełnią wiele kluczowych funkcji. Jednym z najpowszechniejszych zastosowań jest filtracja sygnałów. Kondensatory potrafią blokować składową stałą sygnału, przepuszczając jednocześnie składową zmienną, co jest wykorzystywane w filtrach górnoprzepustowych. Z kolei w połączeniu z rezystorami tworzą filtry dolnoprzepustowe, usuwające wysokie częstotliwości z sygnału.
W zasilaczach, kondensatory odgrywają kluczową rolę w wygładzaniu napięcia. Duże kondensatory elektrolityczne magazynują energię i redukują tętnienia, zapewniając stabilne zasilanie dla układów elektronicznych. To zastosowanie jest szczególnie widoczne w zasilaczach impulsowych, gdzie kondensatory muszą radzić sobie z szybkimi zmianami prądu.
| Zastosowanie | Typ kondensatora | Funkcja |
| Filtracja w audio | Foliowe, ceramiczne | Kształtowanie charakterystyki częstotliwościowej |
| Sprzęganie AC | Elektrolityczne, foliowe | Blokowanie składowej stałej |
| Obwody rezonansowe | Ceramiczne, powietrzne | Tworzenie obwodów LC |
W układach cyfrowych, małe kondensatory ceramiczne są często używane jako elementy odsprzęgające, zapobiegające zakłóceniom wysokiej częstotliwości. Umieszcza się je blisko układów scalonych, aby zapewnić stabilne zasilanie i zredukować szumy. Kondensator budowa w tym przypadku musi być zoptymalizowana pod kątem minimalizacji indukcyjności pasożytniczych.
Warto również wspomnieć o zastosowaniu kondensatorów w obwodach czasowych. W połączeniu z rezystorem tworzą one układy RC, które są podstawą wielu timerów i generatorów przebiegów. Ta właściwość jest wykorzystywana w różnorodnych aplikacjach, od prostych migaczy LED po zaawansowane systemy sterowania.
Podsumowując, rodzaje kondensatorów i ich unikalne właściwości sprawiają, że są one niezastąpione w nowoczesnej elektronice. Od prostych układów analogowych po zaawansowane systemy cyfrowe, kondensatory odgrywają kluczową rolę w kształtowaniu, stabilizacji i przetwarzaniu sygnałów elektrycznych. Zrozumienie ich budowy i zasad działania jest fundamentem dla każdego, kto chce zgłębić tajniki elektroniki praktycznej.
Podsumowanie
Kondensatory są kluczowymi elementami elektroniki, magazynującymi energię elektryczną w polu elektrycznym. Ich budowa opiera się na dwóch okładkach rozdzielonych dielektrykiem, a pojemność zależy od powierzchni okładek, odległości między nimi i właściwości dielektryka. Różne rodzaje kondensatorów mają specyficzne zastosowania.
Zasada działania kondensatorów obejmuje procesy ładowania i rozładowywania, które mają charakter wykładniczy. Kondensatory można łączyć szeregowo lub równolegle, uzyskując różne pojemności wypadkowe. W praktyce znajdują one szerokie zastosowanie w filtracji sygnałów, stabilizacji napięcia, obwodach czasowych i wielu innych obszarach elektroniki.
