Budowa i działanie przekaźnika: Krok po kroku do zrozumienia

Przekaźniki to fascynujące urządzenia elektromechaniczne, które odgrywają kluczową rolę w wielu systemach elektrycznych i elektronicznych. W tym artykule krok po kroku odkryjemy tajniki budowy i działania przekaźników, poznając ich podstawowe elementy, zasady funkcjonowania oraz różnorodne zastosowania. Niezależnie od tego, czy jesteś początkującym elektrykiem, czy pasjonatem elektroniki, ta wiedza pomoże Ci lepiej zrozumieć te niezwykle wszechstronne komponenty.

• Przekaźnik składa się z cewki, rdzenia, zwory i styków, które współpracują, aby kontrolować przepływ prądu.
• Działanie przekaźnika opiera się na zjawisku elektromagnetyzmu, umożliwiając sterowanie obwodami o dużej mocy za pomocą słabych sygnałów.
• Istnieje wiele rodzajów przekaźników, m.in. elektromagnetyczne, półprzewodnikowe i czasowe, dostosowanych do różnych zastosowań.
• Prawidłowy montaż i konserwacja przekaźników są kluczowe dla zapewnienia ich niezawodnego działania i długiej żywotności.

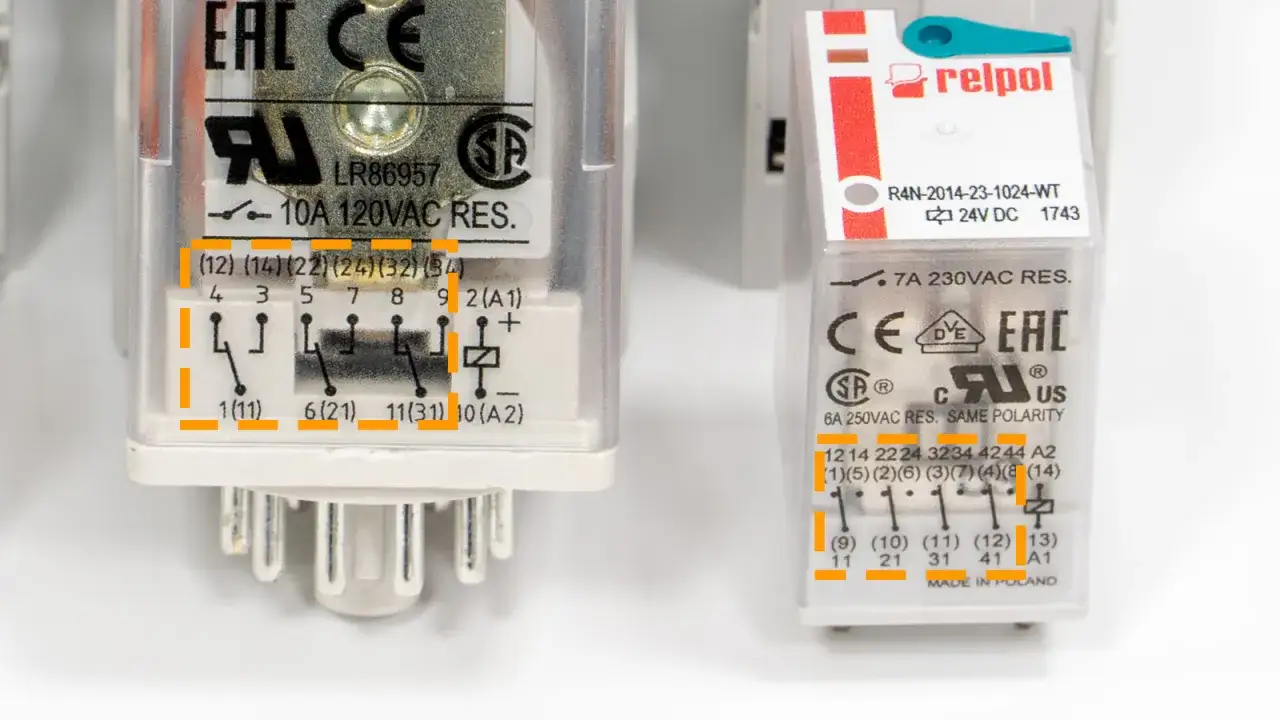

Podstawowe elementy budowy przekaźnika

Budowa przekaźnika to fascynujący temat dla każdego miłośnika elektroniki. Przyjrzyjmy się bliżej kluczowym elementom, które składają się na to niezwykłe urządzenie. Przekaźnik, w swojej najprostszej formie, składa się z czterech głównych komponentów: cewki, rdzenia ferromagnetycznego, zwory (kotwicy) oraz styków.

Cewka to serce przekaźnika, wykonana z cienkiego drutu miedzianego nawiniętego wokół rdzenia. Rdzeń ferromagnetyczny, zazwyczaj wykonany z miękkiego żelaza, wzmacnia pole magnetyczne generowane przez cewkę. Zwora, będąca ruchomym elementem, jest przyciągana przez rdzeń, gdy cewka jest zasilana. Styki, najczęściej wykonane ze srebra lub stopu złota, są odpowiedzialne za zamykanie lub otwieranie obwodu elektrycznego.

Warto zauważyć, że choć budowa przekaźnika może się różnić w zależności od typu i zastosowania, te podstawowe elementy pozostają niezmienne. To właśnie ich precyzyjne współdziałanie sprawia, że przekaźnik jest tak skutecznym i wszechstronnym urządzeniem w świecie elektroniki.

Zasada działania przekaźnika elektromagnetycznego

Zrozumienie jak działa przekaźnik jest kluczowe dla doceniania jego roli w układach elektrycznych. Zasada działania przekaźnika elektromagnetycznego opiera się na zjawisku elektromagnetyzmu odkrytym przez Hansa Christiana Ørsteda w 1820 roku. Gdy prąd elektryczny przepływa przez cewkę, wytwarza ona pole magnetyczne, które przyciąga zworę.

Proces ten można podzielić na kilka etapów. Najpierw, gdy cewka nie jest zasilana, zwora pozostaje w pozycji spoczynkowej, a styki są w swoim normalnym stanie (otwartym lub zamkniętym, w zależności od konstrukcji). Następnie, gdy prąd przepływa przez cewkę, generowane pole magnetyczne przyciąga zworę, która porusza się i zmienia pozycję styków.

To, jak działa przekaźnik, pozwala na kontrolowanie obwodów o dużym natężeniu prądu za pomocą słabych sygnałów sterujących. Ta unikalna cecha czyni przekaźniki niezastąpionymi w wielu aplikacjach, od prostych układów domowych po zaawansowane systemy przemysłowe.

Czytaj więcej: Oznaczenia na schematach elektrycznych: Co warto wiedzieć o symbolach?

Rodzaje przekaźników i ich zastosowania

Świat przekaźników jest niezwykle różnorodny, a budowa przekaźnika może się znacząco różnić w zależności od jego typu i przeznaczenia. Przyjrzyjmy się najpopularniejszym rodzajom przekaźników i ich zastosowaniom w praktyce.

• Przekaźniki elektromagnetyczne - najbardziej rozpowszechnione, stosowane w wielu urządzeniach domowych i przemysłowych.
• Przekaźniki półprzewodnikowe (SSR) - bez ruchomych części, idealne do szybkiego przełączania i aplikacji wymagających długiej żywotności.

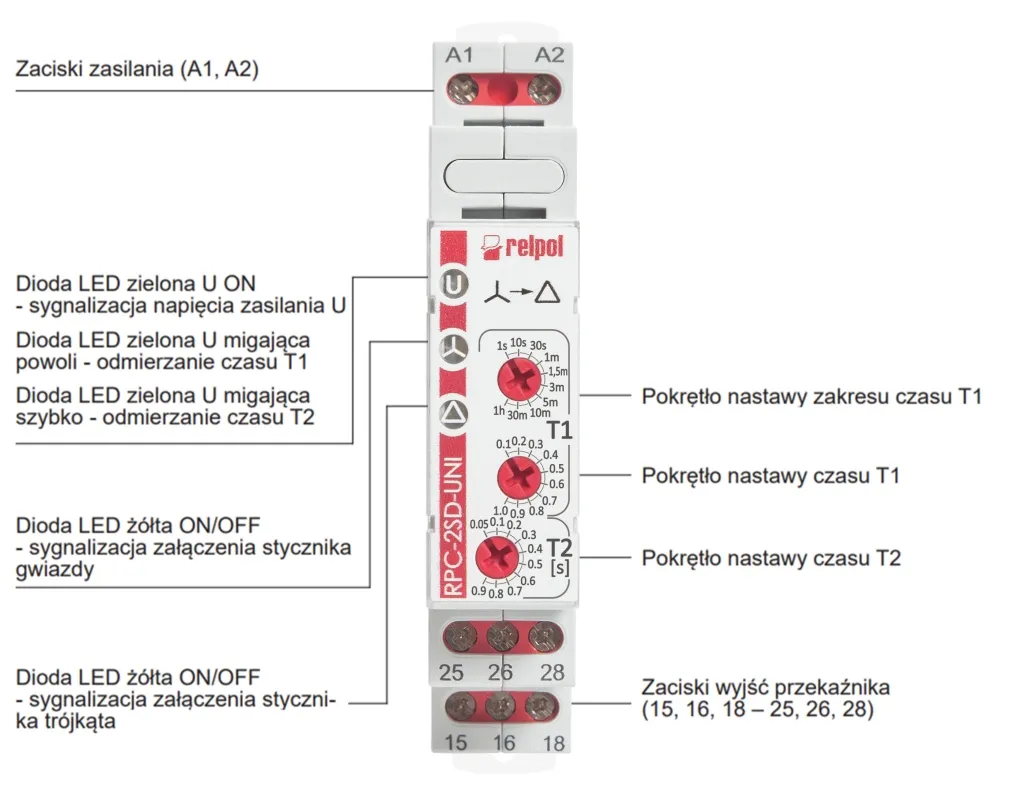

• Przekaźniki czasowe - pozwalają na opóźnienie włączenia lub wyłączenia obwodu, często używane w systemach automatyki.
• Przekaźniki termiczne - chronią silniki przed przeciążeniem, reagując na wzrost temperatury.

Każdy z tych typów przekaźników ma swoją unikalną budowę i charakterystykę działania. Na przykład, przekaźniki półprzewodnikowe, w przeciwieństwie do elektromagnetycznych, nie mają ruchomych części mechanicznych, co znacznie wydłuża ich żywotność. Z kolei przekaźniki czasowe zawierają dodatkowe układy elektroniczne, które pozwalają na precyzyjne sterowanie czasem przełączania.

Zastosowania przekaźników są równie zróżnicowane jak ich rodzaje. Spotykamy je w samochodach, gdzie kontrolują światła i systemy bezpieczeństwa, w domowych systemach alarmowych, a także w zaawansowanych liniach produkcyjnych. Zrozumienie, jak działa przekaźnik danego typu, jest kluczowe przy wyborze odpowiedniego urządzenia do konkretnej aplikacji.

Montaż i podłączanie przekaźnika w obwodzie

Prawidłowy montaż i podłączenie przekaźnika są kluczowe dla jego efektywnego działania. Budowa przekaźnika determinuje sposób, w jaki powinien być on zintegrowany z obwodem elektrycznym. Pierwszym krokiem jest zawsze dokładne zapoznanie się z dokumentacją techniczną konkretnego modelu przekaźnika.

Typowy proces montażu obejmuje kilka etapów. Najpierw należy określić odpowiednie miejsce dla przekaźnika w obwodzie, zapewniając mu odpowiednią wentylację i ochronę przed wilgocią. Następnie, przekaźnik mocuje się do podłoża, często za pomocą specjalnych uchwytów lub bezpośrednio na szynie DIN w przypadku większych instalacji przemysłowych.

Podłączanie przekaźnika wymaga szczególnej uwagi. Cewkę należy połączyć z obwodem sterującym, przestrzegając polaryzacji w przypadku przekaźników DC. Styki główne podłącza się do obwodu mocy, który ma być kontrolowany. Warto pamiętać, że jak działa przekaźnik w obwodzie, zależy nie tylko od jego własnej konstrukcji, ale także od prawidłowego doboru parametrów zasilania i obciążenia.

Testowanie i diagnostyka przekaźników

Regularne testowanie i diagnostyka przekaźników są niezbędne dla zapewnienia niezawodności systemów elektrycznych. Zrozumienie, jak działa przekaźnik, jest kluczowe w procesie jego oceny. Podstawowe testy obejmują sprawdzenie ciągłości cewki, rezystancji styków oraz czasu zadziałania i powrotu.

Do przeprowadzenia diagnostyki przekaźnika najczęściej używa się multimetru. Pomiar rezystancji cewki pozwala wykryć ewentualne uszkodzenia uzwojenia. Test ciągłości styków sprawdza, czy prawidłowo otwierają się i zamykają pod wpływem sygnału sterującego. Warto pamiętać, że budowa przekaźnika może wpływać na metody jego testowania.

• Test ciągłości cewki: Sprawdź rezystancję cewki multimetrem.
• Test styków: Zmierz rezystancję między stykami w stanie otwartym i zamkniętym.
• Test czasu zadziałania: Zmierz czas między podaniem sygnału a przełączeniem styków.
• Test izolacji: Sprawdź rezystancję między cewką a stykami (powinna być bardzo wysoka).

Konserwacja i najczęstsze problemy z przekaźnikami

Prawidłowa konserwacja przekaźników jest kluczowa dla ich długotrwałej i niezawodnej pracy. Choć budowa przekaźnika jest stosunkowo prosta, urządzenia te mogą być narażone na różne problemy, szczególnie w trudnych warunkach przemysłowych. Regularne czyszczenie, kontrola połączeń elektrycznych i sprawdzanie temperatury pracy to podstawowe czynności konserwacyjne.

Najczęstsze problemy z przekaźnikami obejmują zużycie styków, uszkodzenia cewki oraz problemy z izolacją. Styki mogą się wypalać lub pokrywać warstwą tlenków, co prowadzi do zwiększenia rezystancji i problemów z przełączaniem. Cewka może ulec przepaleniu w wyniku przepięć lub przegrzania. Wilgoć i zanieczyszczenia mogą prowadzić do pogorszenia izolacji.

Rozumiejąc, jak działa przekaźnik, można skuteczniej diagnozować i rozwiązywać problemy. Na przykład, jeśli przekaźnik nie przełącza się mimo podania napięcia na cewkę, może to wskazywać na uszkodzenie cewki lub problemy z zasilaniem. Z kolei, jeśli styki nie przewodzą prądu w pozycji zamkniętej, przyczyną mogą być zabrudzone lub wypalone styki.

Przekaźniki w systemach automatyki przemysłowej

Przekaźniki odgrywają kluczową rolę w systemach automatyki przemysłowej, gdzie ich niezawodność i wszechstronność są nie do przecenienia. Budowa przekaźnika przemysłowego jest zazwyczaj bardziej wytrzymała niż w przypadku urządzeń domowych, co pozwala na pracę w trudnych warunkach. W fabrykach i zakładach produkcyjnych przekaźniki kontrolują maszyny, linie montażowe i systemy bezpieczeństwa.

W automatyce przemysłowej szczególnie popularne są przekaźniki programowalne (PLC), które łączą funkcje tradycyjnych przekaźników z możliwościami mikroprocesorów. Dzięki temu można tworzyć złożone systemy sterowania, elastycznie dostosowujące się do zmieniających się warunków produkcji. To, jak działa przekaźnik programowalny, zależy w dużej mierze od oprogramowania, które można aktualizować bez konieczności fizycznej modyfikacji układu.

Przyszłość technologii przekaźników

Choć przekaźniki są znane od ponad wieku, ich ewolucja trwa nieustannie. Przyszłość technologii przekaźników wiąże się z miniaturyzacją, zwiększeniem efektywności energetycznej i integracją z systemami IoT (Internet of Things). Budowa przekaźnika przyszłości może znacząco różnić się od tej, którą znamy dzisiaj, incorporation nanotechnologię i materiały o ulepszonych właściwościach.

Jednym z najbardziej obiecujących kierunków rozwoju są przekaźniki oparte na technologii MEMS (Micro-Electro-Mechanical Systems). Te mikroskopijne urządzenia łączą w sobie zalety przekaźników elektromechanicznych i półprzewodnikowych, oferując szybkie przełączanie, niskie zużycie energii i długą żywotność. Zrozumienie, jak działa przekaźnik MEMS, otwiera nowe możliwości w projektowaniu układów elektronicznych o wysokiej gęstości upakowania.

Innym trendem jest integracja przekaźników z systemami zarządzania energią i automatyką budynkową. Inteligentne przekaźniki, zdolne do komunikacji z centralnymi systemami sterowania, umożliwiają optymalizację zużycia energii i zwiększenie bezpieczeństwa. W miarę jak nasze otoczenie staje się coraz bardziej połączone, rola przekaźników jako kluczowych elementów łączących świat cyfrowy z fizycznym będzie rosła, otwierając nowe, fascynujące perspektywy dla tej pozornie prostej, ale niezwykle ważnej technologii.

Podsumowanie

Przekaźniki to fundamentalne elementy systemów elektrycznych, łączące obwody sterujące z obwodami mocy. Ich budowa i zasada działania opierają się na elektromagnetyzmie, umożliwiając kontrolę dużych prądów za pomocą małych sygnałów. Różnorodność typów przekaźników pozwala na ich szerokie zastosowanie w automatyce, przemyśle i urządzeniach codziennego użytku.

Kluczowe jest zrozumienie konstrukcji, prawidłowego montażu oraz konserwacji przekaźników dla zapewnienia ich niezawodności. Rozwój technologii prowadzi do miniaturyzacji i zwiększenia efektywności tych urządzeń, otwierając nowe możliwości w dziedzinie IoT i inteligentnych systemów. Przekaźniki pozostają niezbędnym elementem nowoczesnej elektroniki, łącząc świat cyfrowy z fizycznym.
