Kondensatory to kluczowe elementy elektroniczne, które znajdziesz w niemal każdym urządzeniu. Te niepozorne komponenty pełnią istotną rolę w magazynowaniu energii elektrycznej i stabilizacji napięcia. Czy wiesz, że istnieje wiele rodzajów kondensatorów, a każdy z nich ma swoje unikalne właściwości i zastosowania?
W tym artykule przyjrzymy się różnym typom kondensatorów, ich cechom charakterystycznym oraz funkcjom, jakie pełnią w obwodach elektrycznych. Niezależnie od tego, czy jesteś początkującym elektronikiem, czy doświadczonym inżynierem, zrozumienie różnic między kondensatorami pomoże Ci w doborze odpowiedniego komponentu do Twojego projektu.
Kluczowe wnioski:- Kondensatory elektrolityczne oferują dużą pojemność, ideal ną do filtrowania i stabilizacji napięcia w zasilaczach.
- Kondensatory ceramiczne są kompaktowe i tanie, świetnie sprawdzają się w obwodach wysokiej częstotliwości.
- Kondensatory foliowe charakteryzują się wysoką stabilnością i dokładnością, co czyni je idealnymi do zastosowań audio.
- Kondensatory tantalowe mają małe wymiary i dużą niezawodność, często stosowane w urządzeniach przenośnych.
- Dobór odpowiedniego typu kondensatora zależy od wymagań obwodu, takich jak pojemność, napięcie pracy i częstotliwość.
Kondensatory elektrolityczne: Cechy i zastosowania
Kondensatory elektrolityczne to jeden z najpopularniejszych rodzajów kondensatorów stosowanych w elektronice. Charakteryzują się one dużą pojemnością przy stosunkowo małych rozmiarach, co czyni je niezastąpionymi w wielu aplikacjach. Ich budowa opiera się na wykorzystaniu elektrolitu jako jednej z elektrod, co pozwala na osiągnięcie wysokich wartości pojemności.
Główne zastosowania kondensatorów elektrolitycznych obejmują filtrowanie napięcia w zasilaczach, stabilizację napięcia w obwodach elektronicznych oraz magazynowanie energii w układach impulsowych. Warto jednak pamiętać, że mają one polaryzację, co oznacza, że muszą być podłączone zgodnie z oznaczeniami bieguna dodatniego i ujemnego.
Kondensatory ceramiczne: Właściwości i popularne użycia

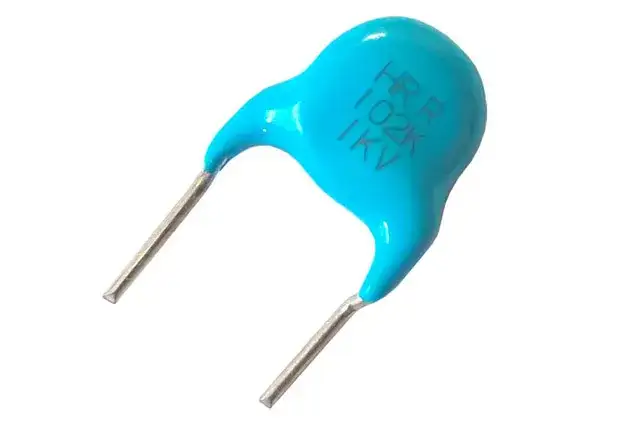

Kondensatory ceramiczne to kolejny ważny typ wśród rodzajów kondensatorów. Są one cenione za swoją kompaktową budowę, niski koszt produkcji oraz doskonałe właściwości w zakresie wysokich częstotliwości. Ich konstrukcja opiera się na wykorzystaniu materiału ceramicznego jako dielektryka, co zapewnia im unikalne cechy elektryczne.
Te niewielkie komponenty znajdują szerokie zastosowanie w obwodach radiowych, filtrach częstotliwości oraz układach sprzęgających. Ich zdolność do pracy przy wysokich częstotliwościach sprawia, że są niezastąpione w nowoczesnych urządzeniach telekomunikacyjnych i komputerowych.
Rodzaje kondensatorów ceramicznych
Warto wiedzieć, że istnieje kilka typów kondensatorów ceramicznych, różniących się właściwościami dielektryka. Najpopularniejsze to kondensatory klasy 1 (np. NPO) o wysokiej stabilności temperaturowej oraz klasy 2 (np. X7R) oferujące wyższe pojemności kosztem nieco gorszej stabilności.
- Kondensatory NPO: idealne do precyzyjnych obwodów oscylatorów
- Kondensatory X7R: świetne do ogólnych zastosowań w elektronice cyfrowej
- Kondensatory Y5V: oferują wysokie pojemności, ale są wrażliwe na zmiany temperatury
Czytaj więcej: Regulator napięcia: Schematy, zastosowanie i kluczowe funkcje
Kondensatory foliowe: Charakterystyka i obszary aplikacji
Kondensatory foliowe stanowią kolejną interesującą grupę wśród rodzajów kondensatorów. Ich konstrukcja opiera się na cienkich warstwach folii polimerowej, która pełni rolę dielektryka. Ta unikalna budowa zapewnia im wyjątkowe właściwości, takie jak wysoka stabilność pojemności w czasie i niskie straty dielektryczne.
Dzięki tym cechom, kondensatory foliowe znalazły szerokie zastosowanie w sprzęcie audio wysokiej klasy, gdzie precyzja i jakość dźwięku są kluczowe. Są również często wykorzystywane w układach czasowych, filtrach analogowych oraz obwodach sprzęgających, gdzie wymagana jest wysoka dokładność i stabilność parametrów.
| Typ kondensatora foliowego | Główne zastosowanie |
| Polipropylenowy (PP) | Sprzęt audio, filtry sieciowe |
| Poliestrowy (PET) | Układy czasowe, filtry RC |
| Poliwęglanowy (PC) | Precyzyjne układy pomiarowe |
Kondensatory tantalowe: Unikalne zalety i ograniczenia
Kondensatory tantalowe to specyficzny rodzaj kondensatorów elektrolitycznych, które wykorzystują tantal jako materiał anody. Ta innowacyjna konstrukcja zapewnia im szereg unikalnych zalet, czyniąc je niezastąpionymi w pewnych aplikacjach elektronicznych. Wśród głównych atutów kondensatorów tantalowych można wymienić ich wysoką niezawodność, stabilność parametrów w czasie oraz możliwość pracy w szerokim zakresie temperatur.
Jedną z kluczowych cech kondensatorów tantalowych jest ich wyjątkowo niski prąd upływu, co sprawia, że są idealne do zastosowań w układach próbkująco-pamiętających oraz w zasilaczach urządzeń zasilanych bateryjnie. Ich kompaktowe rozmiary przy stosunkowo dużych pojemnościach czynią je popularnymi w elektronice przenośnej, takiej jak smartfony czy tablety.
Kondensatory próżniowe: Specjalistyczne zastosowania
Kondensatory próżniowe to wyjątkowy rodzaj kondensatorów, który znajduje zastosowanie w bardzo specyficznych obszarach elektroniki i elektrotechniki. Ich unikalna konstrukcja opiera się na wykorzystaniu próżni jako dielektryka, co zapewnia im niezwykle wysoką wytrzymałość napięciową i zdolność do pracy przy ekstremalnie wysokich częstotliwościach.
Te zaawansowane komponenty są często stosowane w nadajnikach radiowych dużej mocy, akceleratorach cząstek oraz w sprzęcie medycznym, takim jak aparaty do radioterapii. Ich zdolność do pracy z wysokimi napięciami i prądami czyni je niezastąpionymi w tych wymagających aplikacjach.
Unikalne właściwości kondensatorów próżniowych
Warto zwrócić uwagę na kilka kluczowych cech, które wyróżniają kondensatory próżniowe spośród innych rodzajów kondensatorów:
- Ekstremalna wytrzymałość napięciowa, sięgająca nawet kilkuset kilowoltów
- Możliwość pracy przy bardzo wysokich częstotliwościach, nawet do setek megaherców
- Wyjątkowo niskie straty dielektryczne, co przekłada się na wysoką sprawność
- Długa żywotność i stabilność parametrów w czasie
- Odporność na ekstremalne warunki środowiskowe
Dobór kondensatorów: Kluczowe parametry i wskazówki
Wybór odpowiedniego rodzaju kondensatora do konkretnej aplikacji jest kluczowy dla prawidłowego funkcjonowania układu elektronicznego. Przy doborze kondensatora należy wziąć pod uwagę szereg parametrów, które wpływają na jego zachowanie w obwodzie. Najważniejsze z nich to pojemność, napięcie pracy, tolerancja oraz współczynnik temperaturowy.
Oprócz podstawowych parametrów, warto zwrócić uwagę na takie czynniki jak impedancja szeregowa (ESR), prąd upływu czy maksymalny prąd tętniący. Te charakterystyki mogą mieć kluczowe znaczenie w określonych zastosowaniach, takich jak zasilacze impulsowe czy układy audio wysokiej klasy.
Pamiętaj, że każdy rodzaj kondensatorów ma swoje mocne i słabe strony. Na przykład, kondensatory elektrolityczne oferują wysokie pojemności, ale mają ograniczoną żywotność i są wrażliwe na temperaturę. Z kolei kondensatory foliowe są bardziej stabilne, ale zazwyczaj droższe i większe. Dlatego tak ważne jest, aby dokładnie przeanalizować wymagania projektu przed dokonaniem ostatecznego wyboru.
| Parametr | Na co zwrócić uwagę |
| Pojemność | Czy mieści się w wymaganym zakresie dla danej aplikacji |
| Napięcie pracy | Czy jest wyższe niż maksymalne napięcie w obwodzie |
| Tolerancja | Jak dokładna musi być pojemność w danym zastosowaniu |
| ESR | Szczególnie ważne w aplikacjach wysokoczęstotliwościowych |
Podsumowując, rodzaje kondensatorów dostępne na rynku oferują szerokie spektrum możliwości dla projektantów elektroniki. Kluczem do sukcesu jest zrozumienie specyfiki każdego typu i umiejętność dopasowania go do konkretnych wymagań projektu. Pamiętaj, że czasem najlepszym rozwiązaniem może być kombinacja różnych typów kondensatorów, które uzupełniają swoje właściwości, tworząc optymalną konfigurację dla danego układu elektronicznego.
Podsumowanie
Różnorodność rodzajów kondensatorów umożliwia precyzyjny dobór komponentów do konkretnych zastosowań. Kondensatory elektrolityczne, ceramiczne, foliowe, tantalowe i próżniowe oferują unikalne właściwości, które znajdują zastosowanie w różnych dziedzinach elektroniki - od prostych układów filtrujących po zaawansowane systemy radiowe.
Kluczowe jest zrozumienie specyfiki każdego typu kondensatora oraz jego parametrów, takich jak pojemność, napięcie pracy czy ESR. Właściwy wybór kondensatora ma istotny wpływ na wydajność, niezawodność i trwałość projektowanych urządzeń elektronicznych. Warto pamiętać, że często optymalne rozwiązanie polega na kombinacji różnych rodzajów kondensatorów.
