Łączenie kondensatorów to kluczowa umiejętność w elektronice, pozwalająca na dostosowanie pojemności i napięcia w obwodach elektrycznych. Niezależnie od tego, czy jesteś początkującym entuzjastą elektroniki, czy doświadczonym inżynierem, zrozumienie różnych metod łączenia kondensatorów jest niezbędne do projektowania efektywnych i niezawodnych układów.
W tym artykule zgłębimy najczęściej stosowane metody łączenia kondensatorów, takie jak połączenia szeregowe, równoległe i mieszane. Omówimy ich zalety, wady oraz praktyczne zastosowania w różnych dziedzinach elektroniki. Przygotuj się na fascynującą podróż przez świat kondensatorów!
Kluczowe wnioski:- Łączenie kondensatorów pozwala na dostosowanie pojemności i napięcia w obwodach elektrycznych.
- Istnieją trzy główne metody łączenia: szeregowe, równoległe i mieszane.
- Każda metoda ma swoje zalety i wady, wpływające na charakterystykę obwodu.
- Zrozumienie tych metod jest kluczowe dla projektowania efektywnych układów elektronicznych.
Podstawowe zasady łączenia kondensatorów
Łączenie kondensatorów to fundamentalna technika w elektronice, pozwalająca na modyfikację pojemności i napięcia w obwodach. Zrozumienie podstawowych zasad jest kluczowe dla efektywnego projektowania układów elektrycznych. Główna idea polega na tym, że kondensatory można łączyć na różne sposoby, aby uzyskać pożądane parametry elektryczne.
Przy łączeniu kondensatorów należy pamiętać o kilku kluczowych zasadach. Po pierwsze, całkowita pojemność układu zależy od sposobu połączenia. Po drugie, napięcie rozłoży się inaczej w zależności od metody łączenia. Wreszcie, należy uwzględnić tolerancję i jakość poszczególnych kondensatorów, aby uniknąć nieoczekiwanych efektów w obwodzie.
Szeregowe połączenie kondensatorów
Szeregowe łączenie kondensatorów to metoda, w której kondensatory są połączone jeden za drugim, tworząc "łańcuch". W tym układzie całkowita pojemność jest zawsze mniejsza niż pojemność najmniejszego kondensatora w szeregu. To sprawia, że ta metoda jest idealna, gdy potrzebujemy zmniejszyć całkowitą pojemność lub zwiększyć maksymalne napięcie układu.
Formuła na obliczenie całkowitej pojemności w połączeniu szeregowym to odwrotność sumy odwrotności pojemności poszczególnych kondensatorów. Brzmi skomplikowanie? Spójrzmy na to w praktyce:
- Dla dwóch kondensatorów: 1/C = 1/C1 + 1/C2
- Dla trzech kondensatorów: 1/C = 1/C1 + 1/C2 + 1/C3
- I tak dalej dla większej liczby kondensatorów
Warto zauważyć, że w połączeniu szeregowym napięcie rozkłada się na poszczególne kondensatory proporcjonalnie do ich pojemności. To oznacza, że kondensatory o mniejszej pojemności będą narażone na większe napięcie, co może być kluczowe przy projektowaniu układów wysokonapięciowych.
Czytaj więcej: Stabilizatory napięcia: Rodzaje i jak działają w różnych aplikacjach
Równoległe połączenie kondensatorów
Równoległe łączenie kondensatorów to metoda, w której wszystkie kondensatory są podłączone do tych samych punktów obwodu. W przeciwieństwie do połączenia szeregowego, całkowita pojemność w tym przypadku jest sumą pojemności wszystkich połączonych kondensatorów. To sprawia, że ta metoda jest idealna, gdy chcemy zwiększyć całkowitą pojemność układu.
Obliczanie całkowitej pojemności w połączeniu równoległym jest proste - wystarczy zsumować pojemności wszystkich kondensatorów:
| C = C1 + C2 + C3 + ... + Cn |
Równoległe łączenie kondensatorów ma tę zaletę, że wszystkie kondensatory są narażone na to samo napięcie. To czyni tę metodę bezpieczniejszą i bardziej przewidywalną w wielu zastosowaniach. Ponadto, pozwala na łatwe zwiększanie pojemności układu przez dodawanie kolejnych kondensatorów, co jest często wykorzystywane w zadaniach łączenia kondensatorów w praktyce inżynierskiej.

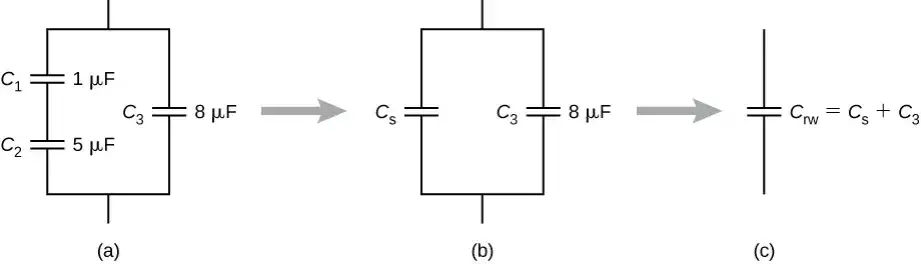

Mieszane układy kondensatorów
Mieszane układy kondensatorów to kombinacja połączeń szeregowych i równoległych. Ta metoda łączenia kondensatorów jest najczęściej stosowana w złożonych obwodach elektronicznych, gdzie wymagane jest precyzyjne dostosowanie zarówno pojemności, jak i napięcia roboczego. Mieszane układy pozwalają na wykorzystanie zalet obu metod łączenia, oferując większą elastyczność w projektowaniu.
Analiza mieszanych układów kondensatorów może być bardziej skomplikowana, ale często sprowadza się do stopniowego upraszczania obwodu. Najpierw obliczamy pojemności dla prostszych połączeń szeregowych lub równoległych, a następnie traktujemy je jako pojedyncze kondensatory w większym układzie. To podejście jest często wykorzystywane w zadaniach łączenia kondensatorów na studiach inżynierskich i w praktyce zawodowej.
Zastosowania różnych metod łączenia w elektronice
Różne metody łączenia kondensatorów znajdują szerokie zastosowanie w elektronice. Szeregowe połączenia są często wykorzystywane w układach wysokonapięciowych, gdzie pojedynczy kondensator mógłby nie wytrzymać wymaganego napięcia. Na przykład, w zasilaczach wysokiego napięcia czy w układach zabezpieczających przed przepięciami.
Z kolei równoległe łączenie kondensatorów jest powszechne w układach wymagających dużej pojemności, takich jak filtry zasilaczy czy układy stabilizujące napięcie. W praktyce inżynierskiej, równoległe łączenie jest często stosowane do redukcji efektywnej rezystancji szeregowej (ESR) kondensatorów, co poprawia charakterystykę układu przy wysokich częstotliwościach.
- Filtracja zasilania: Wykorzystuje połączenia równoległe dla zwiększenia pojemności
- Układy czasowe: Często używają kombinacji szeregowych i równoległych połączeń
- Obwody rezonansowe: Wymagają precyzyjnego doboru pojemności poprzez mieszane układy
- Układy sprzęgające: Stosują różne metody łączenia w zależności od wymagań
Wyzwania i problemy przy łączeniu kondensatorów
Mimo że łączenie kondensatorów jest powszechną praktyką, wiąże się z pewnymi wyzwaniami. Jednym z głównych problemów jest różnica w rzeczywistych wartościach pojemności kondensatorów. Nawet jeśli nominalnie mają tę samą wartość, tolerancje produkcyjne mogą prowadzić do znaczących różnic, wpływając na zachowanie całego układu.
Innym wyzwaniem jest zjawisko rezonansu w złożonych układach kondensatorów. Może ono prowadzić do niestabilności obwodu i generowania niepożądanych oscylacji. Dlatego w praktycznych zadaniach łączenia kondensatorów często uwzględnia się dodatkowe elementy, takie jak rezystory czy cewki, aby kontrolować te efekty.
| Problem | Rozwiązanie |
|---|---|
| Różnice w tolerancjach | Dobór kondensatorów o małej tolerancji lub kompensacja w projekcie |
| Rezonans | Dodanie elementów tłumiących lub zmiana topologii układu |
| Starzenie się komponentów | Uwzględnienie marginesu bezpieczeństwa w obliczeniach |
Warto również pamiętać o efektach temperaturowych. Pojemność kondensatorów może się zmieniać wraz z temperaturą, co jest szczególnie istotne w aplikacjach pracujących w szerokim zakresie temperatur. Projektanci muszą uwzględniać te zmiany, aby zapewnić stabilne działanie układu w różnych warunkach środowiskowych.
Podsumowując, łączenie kondensatorów to potężne narzędzie w rękach elektroników, ale wymaga dokładnego zrozumienia nie tylko teorii, ale i praktycznych aspektów. Właściwe zastosowanie różnych metod łączenia może znacząco poprawić wydajność i niezawodność układów elektronicznych, podczas gdy nieumiejętne podejście może prowadzić do niestabilności i awarii. Dlatego też ciągłe doskonalenie umiejętności w tym zakresie jest kluczowe dla każdego profesjonalisty w dziedzinie elektroniki.
Podsumowanie
Łączenie kondensatorów to kluczowa technika w elektronice, pozwalająca na dostosowanie pojemności i napięcia w obwodach. Metody szeregowe, równoległe i mieszane oferują różne możliwości, każda z własnymi zaletami i zastosowaniami. Zrozumienie tych metod jest niezbędne dla efektywnego projektowania układów elektronicznych.
Właściwe łączenie kondensatorów wymaga uwzględnienia wielu czynników, takich jak tolerancje produkcyjne, efekty temperaturowe czy zjawiska rezonansowe. Praktyczne zastosowanie tej wiedzy pozwala na tworzenie stabilnych i wydajnych układów elektronicznych, od prostych filtrów po złożone systemy zasilania.
