Rezystory to fundamentalne elementy elektroniczne, które odgrywają kluczową rolę w kontrolowaniu przepływu prądu w obwodach. Ich działanie opiera się na prostej, ale niezwykle istotnej zasadzie oporu elektrycznego. W tym artykule zgłębimy tajniki funkcjonowania rezystorów, ich różnorodne zastosowania oraz wpływ na projektowanie obwodów elektronicznych.
Zrozumienie, jak działa rezystor, jest niezbędne dla każdego, kto interesuje się elektroniką lub chce pogłębić swoją wiedzę w tej dziedzinie. Odkryjemy, jak te niepozorne komponenty kształtują charakterystykę obwodów, wpływają na napięcie i prąd, oraz jak można je wykorzystać do tworzenia zaawansowanych układów elektronicznych. Przygotuj się na fascynującą podróż przez świat rezystancji!
Podstawy rezystancji elektrycznej
Zrozumienie podstaw rezystancji elektrycznej jest kluczowe, aby pojąć jak działa rezystor. Rezystancja to zdolność materiału do przeciwstawiania się przepływowi prądu elektrycznego. Im wyższa rezystancja, tym trudniej prądowi przez nią przepłynąć. To zjawisko jest fundamentem działania rezystorów, które celowo wprowadzają określony opór do obwodu elektrycznego.
Rezystancję mierzymy w omach (Ω), a jej wartość zależy od kilku czynników. Wśród nich znajdują się rodzaj materiału, z którego wykonany jest przewodnik, jego długość oraz przekrój. Przykładowo, cienki drut będzie miał wyższą rezystancję niż gruby drut o tej samej długości. To właśnie ta zasada jest wykorzystywana przy projektowaniu różnych typów rezystorów.
Budowa i rodzaje rezystorów
Rezystory, choć z pozoru proste, występują w wielu różnych formach i typach. Najbardziej podstawowy rezystor składa się z przewodzącego materiału oporowego, zazwyczaj w formie cienkiej warstwy lub drutu, zamkniętego w obudowie z wyprowadzeniami. Jednak to, jak działa rezystor, zależy w dużej mierze od jego konkretnej konstrukcji i zastosowanego materiału.
Istnieje wiele rodzajów rezystorów, każdy z nich ma swoje unikalne właściwości i zastosowania. Oto kilka najpopularniejszych typów:
- Rezystory warstwowe - najpowszechniejsze, tanie i odpowiednie do większości zastosowań
- Rezystory drutowe - używane do dużych mocy i precyzyjnych aplikacji
- Rezystory metalizowane - oferujące wysoką stabilność i niski poziom szumów
- Potencjometry - rezystory o regulowanej wartości oporu
Każdy z tych typów rezystorów ma swoje zalety i wady, co wpływa na ich wybór do konkretnych zastosowań w elektronice. Na przykład, rezystory drutowe są świetne do aplikacji wymagających dużej mocy, ale mogą wprowadzać niepożądane efekty indukcyjne w obwodach wysokiej częstotliwości.
Czytaj więcej: Kalkulator prawa Ohma: Jak obliczyć opór, napięcie i prąd?
Prawo Ohma a działanie rezystora
Prawo Ohma jest fundamentalną zasadą, która wyjaśnia jak działa rezystor w obwodzie elektrycznym. Zgodnie z tym prawem, napięcie (V) na rezystorze jest proporcjonalne do prądu (I) przepływającego przez niego, a współczynnikiem proporcjonalności jest właśnie rezystancja (R). Matematycznie możemy to zapisać jako: V = I * R.
To proste równanie ma ogromne znaczenie w praktyce. Pozwala nam przewidzieć, jak zmieni się napięcie na rezystorze, gdy zwiększymy lub zmniejszymy przepływający przez niego prąd. Dodatkowo, umożliwia obliczenie wartości rezystora potrzebnego do uzyskania określonego spadku napięcia przy danym prądzie.
| Parametr | Symbol | Jednostka |
| Napięcie | V | Volt (V) |
| Prąd | I | Amper (A) |
| Rezystancja | R | Om (Ω) |
Warto zauważyć, że prawo Ohma stosuje się nie tylko do pojedynczych rezystorów, ale także do bardziej złożonych obwodów. Umiejętność manipulowania tym prawem pozwala inżynierom projektować skomplikowane układy elektroniczne, kontrolując przepływ prądu i dystrybucję napięcia w różnych częściach obwodu.

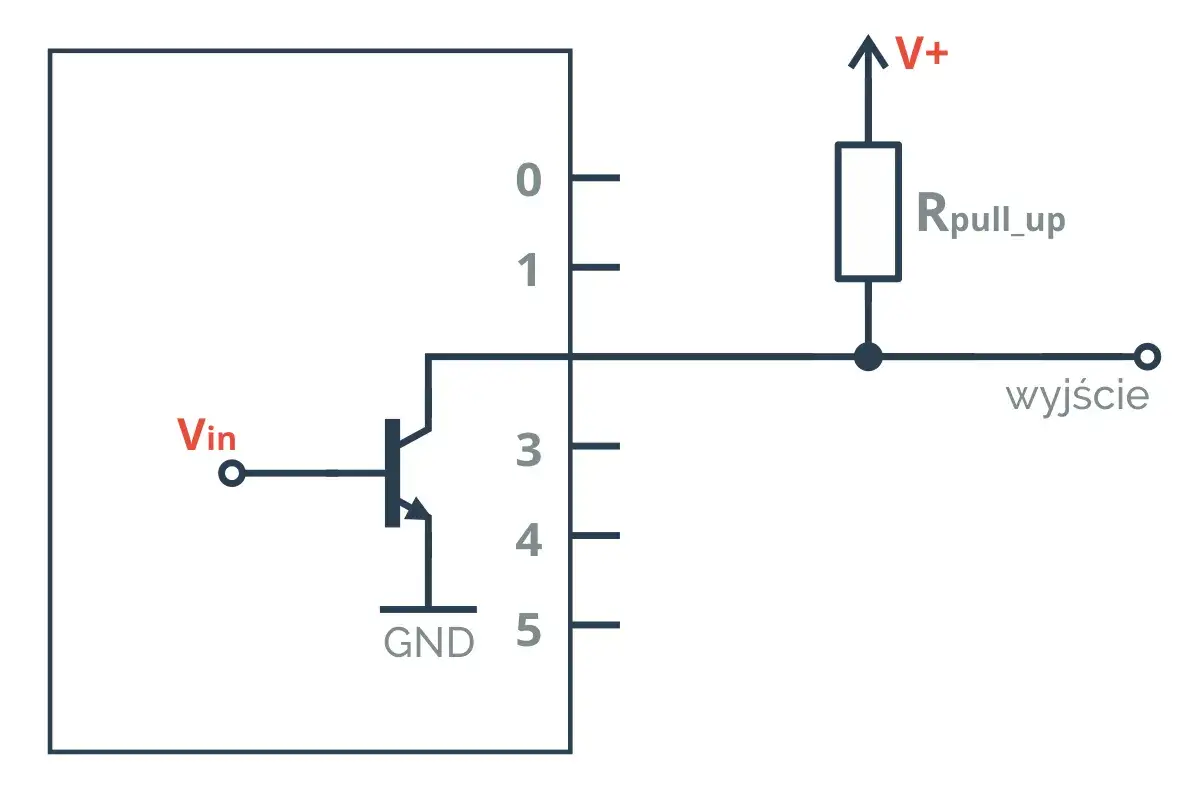

Zastosowania rezystorów w obwodach elektrycznych
Rezystory są wszechobecne w elektronice i mają niezliczone zastosowania. Jednym z najczęstszych jest ograniczanie prądu w obwodzie. Na przykład, rezystor może być używany do ochrony diody LED przed zbyt dużym prądem, który mógłby ją uszkodzić. To pokazuje, jak działa rezystor w praktycznych scenariuszach - kontroluje przepływ prądu, zapewniając bezpieczne i efektywne działanie innych komponentów.

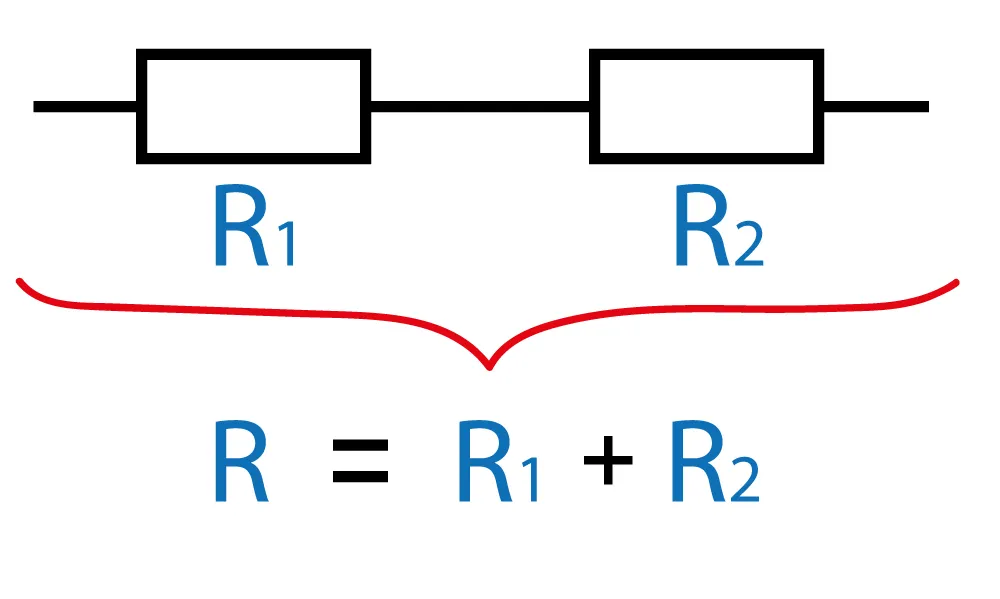

Innym ważnym zastosowaniem rezystorów jest dzielnik napięcia. Dwa rezystory połączone szeregowo mogą być użyte do uzyskania pożądanej wartości napięcia z wyższego źródła. Jest to często stosowane w czujnikach i układach pomiarowych, gdzie potrzebujemy precyzyjnego kontrolowania napięcia.
Rezystory odgrywają również kluczową rolę w filtrach analogowych, układach wzmacniaczy i wielu innych aplikacjach. Ich wszechstronność sprawia, że są niezbędnymi elementami w projektowaniu obwodów elektronicznych, od prostych układów po zaawansowane systemy komputerowe.
Efekty cieplne i moc rozpraszana przez rezystor
Zrozumienie efektów cieplnych jest kluczowe, aby w pełni pojąć jak działa rezystor w rzeczywistych warunkach. Gdy prąd przepływa przez rezystor, część energii elektrycznej zamienia się w ciepło. To zjawisko, znane jako efekt Joule'a, jest nieuniknione i ma znaczący wpływ na działanie i trwałość rezystora.
Moc rozpraszana przez rezystor jest wyrażona wzorem P = I² * R lub P = V² / R, gdzie P to moc w watach. Im większa moc rozpraszana, tym więcej ciepła generuje rezystor. Nadmierne nagrzewanie może prowadzić do zmiany charakterystyki rezystora, a w skrajnych przypadkach do jego uszkodzenia.
Efekty cieplne mają również pozytywne zastosowania. Na przykład, działanie tranzystora może być stabilizowane przez dodanie rezystora w obwodzie emitera, który kompensuje zmiany prądu spowodowane zmianami temperatury. To pokazuje, jak zrozumienie efektów cieplnych pozwala inżynierom wykorzystywać je do poprawy wydajności układów elektronicznych.
Dobór rezystora do konkretnych zastosowań
Wybór odpowiedniego rezystora do danego zastosowania wymaga uwzględnienia wielu czynników. Najważniejsze z nich to wymagana rezystancja, moc znamionowa, tolerancja oraz współczynnik temperaturowy. Zrozumienie tych parametrów jest kluczowe, aby wiedzieć jak działa rezystor w określonych warunkach.
Tolerancja rezystora określa, o ile jego rzeczywista wartość może odbiegać od wartości nominalnej. Dla większości zastosowań wystarczająca jest tolerancja 5% lub 1%, ale w precyzyjnych układach może być wymagana tolerancja 0,1% lub nawet lepsza. Współczynnik temperaturowy z kolei informuje, jak zmienia się rezystancja wraz ze zmianą temperatury.
- Rezystancja - wybierana na podstawie wymagań obwodu i prawa Ohma
- Moc znamionowa - musi być większa niż przewidywana moc rozpraszana
- Tolerancja - wpływa na dokładność działania obwodu
- Współczynnik temperaturowy - ważny w aplikacjach wrażliwych na zmiany temperatury
Warto również zwrócić uwagę na fizyczne wymiary rezystora, zwłaszcza w przypadku miniaturyzacji urządzeń. Rezystory SMD (Surface Mount Device) są często wybierane do kompaktowych projektów, podczas gdy rezystory przewlekane mogą być preferowane w aplikacjach wymagających większej mocy lub łatwiejszego serwisowania.
Dobór odpowiedniego rezystora może znacząco wpłynąć na wydajność i niezawodność całego układu. Na przykład, w obwodach audio wysokiej klasy stosuje się rezystory o niskim poziomie szumów, aby zapewnić czysty dźwięk. Z kolei w aplikacjach przemysłowych, gdzie urządzenia pracują w trudnych warunkach, kluczowa może być odporność rezystorów na wilgoć i wibracje.
Podsumowując, zrozumienie zasad działania rezystorów i umiejętność ich odpowiedniego doboru są fundamentalne w projektowaniu elektroniki. Niezależnie od tego, czy pracujemy nad prostym układem oświetlenia LED, czy zaawansowanym systemem kontroli przemysłowej, wiedza o tym jak działa rezystor pozwala nam tworzyć efektywne, niezawodne i bezpieczne urządzenia elektroniczne.
Podsumowanie
Rezystory są fundamentalnymi elementami elektroniki, kontrolującymi przepływ prądu w obwodach. Ich działanie opiera się na prawie Ohma, które wiąże napięcie, prąd i rezystancję. Zrozumienie tych zależności pozwala na efektywne projektowanie układów elektronicznych i dobór odpowiednich komponentów.
Kluczowe aspekty to rodzaje rezystorów, efekty cieplne oraz prawidłowy dobór do konkretnych zastosowań. Uwzględnienie mocy rozpraszanej, tolerancji i współczynnika temperaturowego jest niezbędne dla zapewnienia niezawodności i wydajności układów elektronicznych. Te zasady mają zastosowanie w różnorodnych projektach, od prostych do zaawansowanych.
