Co to jest 1-Wire? Zastosowania i funkcjonalność technologii

Marek Michalski.

29 sierpnia 2024

Co to jest 1-Wire? Zastosowania i funkcjonalność technologii

1-Wire to fascynująca technologia komunikacji cyfrowej, która zrewolucjonizowała sposób, w jaki urządzenia elektroniczne wymieniają dane. Opracowana przez firmę Dallas Semiconductor (obecnie część Maxim Integrated), 1-Wire umożliwia przesyłanie informacji i zasilanie urządzeń za pomocą tylko jednego przewodu, co czyni ją niezwykle efektywną i wszechstronną.

W tym artykule zgłębimy tajniki technologii 1-Wire, poznamy jej historię, zastosowania oraz funkcjonalność. Odkryjemy, jak ta prosta, a jednocześnie potężna technologia znajduje zastosowanie w automatyce domowej, przemyśle i monitoringu, zmieniając sposób, w jaki projektujemy i wykorzystujemy systemy elektroniczne.

Kluczowe wnioski:
  • 1-Wire umożliwia komunikację i zasilanie urządzeń za pomocą jednego przewodu, co upraszcza instalację i redukuje koszty.
  • Technologia ta znajduje szerokie zastosowanie w automatyce domowej, przemyśle i systemach monitoringu środowiska.
  • 1-Wire oferuje unikalne adresy dla każdego urządzenia, co ułatwia identyfikację i zarządzanie siecią czujników.
  • Protokół 1-Wire jest energooszczędny i idealny do zastosowań w urządzeniach zasilanych bateryjnie.
  • Mimo pewnych ograniczeń, takich jak stosunkowo niska prędkość transmisji, 1-Wire pozostaje popularnym wyborem w wielu aplikacjach.

Podstawy technologii 1-Wire: Definicja i zasada działania

1-Wire to fascynujący protokół komunikacyjny, który zrewolucjonizował sposób, w jaki urządzenia elektroniczne wymieniają dane. Nazwa "1-Wire" nie jest przypadkowa - odnosi się do unikalnej cechy tej technologii, która umożliwia przesyłanie informacji i zasilanie urządzeń za pomocą tylko jednego przewodu. To właśnie ta prostota czyni ją niezwykle efektywną i wszechstronną.

Zasada działania 1-Wire opiera się na komunikacji master-slave. W tym systemie jedno urządzenie (master) kontroluje komunikację z wieloma urządzeniami podrzędnymi (slaves). Każde urządzenie slave posiada unikalny 64-bitowy adres, co umożliwia precyzyjną identyfikację i komunikację z konkretnymi elementami sieci. To jak wielka rodzina, gdzie każdy członek ma swoje niepowtarzalne imię!

Co ciekawe, zastosowania 1-Wire są niezwykle szerokie. Od prostych czujników temperatury po zaawansowane systemy kontroli dostępu - ta technologia znajduje swoje miejsce w wielu dziedzinach. Wyobraźmy sobie inteligentny dom, gdzie jeden przewód może kontrolować oświetlenie, temperaturę i bezpieczeństwo. To właśnie magia 1-Wire!

Jak 1-Wire radzi sobie z zasilaniem?

Jedną z najbardziej intrygujących cech technologii 1-Wire jest jej zdolność do przesyłania zarówno danych, jak i zasilania przez ten sam przewód. To osiągnięcie jest możliwe dzięki technice zwanej "zasilaniem pasożytniczym". Urządzenia slave czerpią energię z linii danych, gdy jest ona w stanie wysokim, magazynując ją w małych kondensatorach.

Ten sprytny mechanizm eliminuje potrzebę dodatkowego okablowania zasilającego, co znacznie upraszcza instalację i redukuje koszty. Wyobraźmy sobie, że to jak roślina, która potrafi czerpać wszystko, czego potrzebuje do życia, z jednego źródła - w tym przypadku z pojedynczego przewodu. To nie tylko oszczędność miejsca i materiałów, ale także zwiększona niezawodność systemu.

Warto zauważyć, że chociaż zasilanie pasożytnicze jest imponującą cechą, 1-Wire oferuje również opcję dodatkowego zasilania dla urządzeń o większym zapotrzebowaniu energetycznym. To elastyczne podejście sprawia, że technologia ta jest odpowiednia zarówno dla prostych czujników, jak i bardziej zaawansowanych urządzeń.

Historia i rozwój protokołu 1-Wire

Historia 1-Wire rozpoczęła się w latach 90. XX wieku, gdy firma Dallas Semiconductor (obecnie część Maxim Integrated) opracowała ten innowacyjny protokół. Początkowo technologia ta była stosowana głównie w prostych urządzeniach, takich jak cyfrowe termometry czy układy identyfikacji. Z biegiem czasu, wraz z rosnącym zapotrzebowaniem na efektywne rozwiązania w dziedzinie komunikacji cyfrowej, 1-Wire zaczęło zyskiwać na popularności.

Rozwój protokołu 1-Wire był ściśle związany z postępem w dziedzinie mikroelektroniki. Wraz z miniaturyzacją układów scalonych, możliwe stało się tworzenie coraz bardziej zaawansowanych urządzeń kompatybilnych z tą technologią. Od prostych czujników temperatury, przez systemy kontroli dostępu, aż po złożone sieci czujników - zastosowania 1-Wire stale się rozszerzały.

Ciekawostką jest fakt, że 1-Wire znalazło również zastosowanie w nietypowych dziedzinach. Na przykład, w latach 2000. technologia ta była wykorzystywana w niektórych modelach samochodów do autoryzacji kluczyków, co znacznie zwiększyło poziom zabezpieczeń przed kradzieżą. To pokazuje, jak wszechstronna i adaptowalna jest ta technologia.

Czytaj więcej: Symbole elektroniczne: Jak je rozpoznać i zastosować w projektach?

Kluczowe komponenty systemu 1-Wire

System 1-Wire składa się z kilku kluczowych komponentów, które współpracują ze sobą, tworząc efektywną sieć komunikacyjną. Centralnym elementem jest urządzenie master, które kontroluje cały proces komunikacji. Można je porównać do dyrygenta orkiestry, który nadaje tempo i kierunek całemu zespołowi. W roli master często występuje mikrokontroler lub komputer z odpowiednim interfejsem.

Kolejnym ważnym elementem są urządzenia slave, czyli podrzędne. To właśnie one wykonują większość pracy w systemie 1-Wire. Mogą to być różnorodne czujniki, pamięci, czy układy wykonawcze. Każde z tych urządzeń posiada unikalny 64-bitowy adres, co pozwala na ich precyzyjną identyfikację w sieci. To jak system kodów kreskowych w supermarkecie - każdy produkt ma swój niepowtarzalny identyfikator.

Nie można zapomnieć o samym medium transmisyjnym, czyli przewodzie. W przypadku 1-Wire jest to pojedynczy przewód, który służy zarówno do przesyłania danych, jak i zasilania urządzeń. To właśnie ta cecha sprawia, że zastosowania 1-Wire są tak wszechstronne i ekonomiczne. Wyobraźmy sobie, że to jak wielofunkcyjny korytarz w budynku, którym płyną jednocześnie informacje i energia.

Rola rezystora podciągającego w systemie 1-Wire

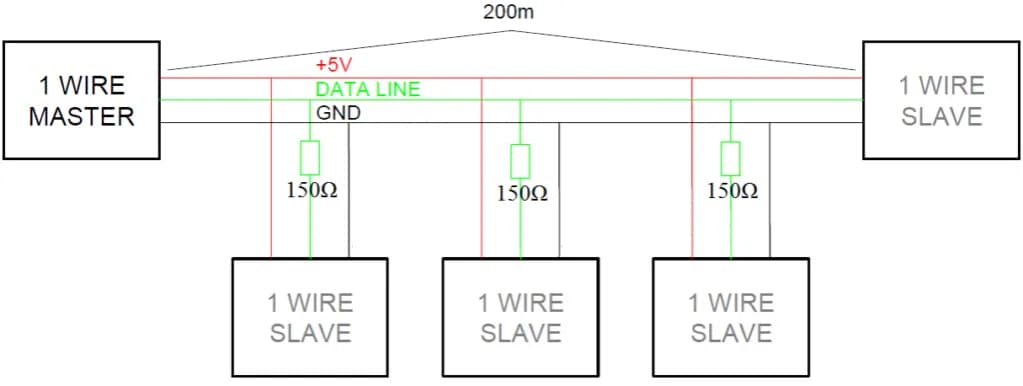

Jednym z kluczowych, choć często pomijanych, elementów systemu 1-Wire jest rezystor podciągający (pull-up resistor). Ten niepozorny komponent pełni niezwykle ważną rolę w zapewnieniu prawidłowego funkcjonowania całej sieci. Rezystor podciągający jest podłączony między linią danych a napięciem zasilania, utrzymując linię w stanie wysokim, gdy żadne urządzenie nie transmituje.

Rola tego rezystora jest podobna do roli sprężyny w mechanizmie zegara - zapewnia on powrót systemu do stanu spoczynkowego po każdej transmisji. Bez niego, komunikacja w sieci 1-Wire byłaby niemożliwa lub bardzo niestabilna. Dobór odpowiedniej wartości rezystora jest kluczowy dla osiągnięcia optymalnej równowagi między szybkością transmisji a zużyciem energii.

Co ciekawe, w niektórych zaawansowanych implementacjach 1-Wire, stosuje się aktywne układy podciągające zamiast prostych rezystorów. Takie rozwiązanie pozwala na dynamiczne dostosowywanie parametrów sieci do aktualnych warunków, zwiększając jej niezawodność i zasięg. To jak inteligentny system zarządzania ruchem w mieście, który dostosowuje się do natężenia ruchu w czasie rzeczywistym.

Zalety i wady technologii 1-Wire

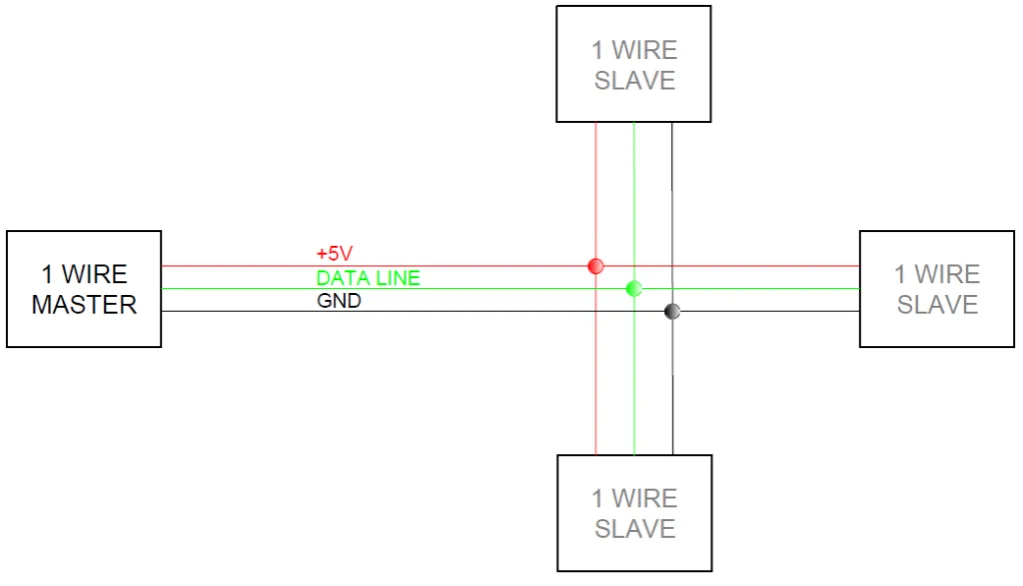

Zdjęcie Co to jest 1-Wire? Zastosowania i funkcjonalność technologii

Technologia 1-Wire ma wiele zalet, które sprawiają, że jest ona atrakcyjnym wyborem w wielu zastosowaniach. Jedną z największych jest prostota instalacji - pojedynczy przewód znacznie upraszcza proces wdrażania systemu. To jak budowanie domu z klocków Lego zamiast tradycyjnych cegieł - szybciej, prościej i z mniejszą ilością potencjalnych błędów.

Kolejną zaletą jest niski koszt implementacji. Dzięki minimalnemu okablowaniu i prostym interfejsom, systemy oparte na 1-Wire są często tańsze w realizacji niż alternatywne rozwiązania. To sprawia, że technologia ta jest szczególnie atrakcyjna dla projektów o ograniczonym budżecie. Wyobraźmy sobie, że to jak gotowanie smacznego posiłku z minimalnej ilości składników - oszczędność i efektywność w jednym.

Warto również wspomnieć o unikalnej adresacji urządzeń w sieci 1-Wire. Każde urządzenie posiada fabryczny, niepowtarzalny adres, co eliminuje problem kolizji i upraszcza proces konfiguracji sieci. To jak system numerów PESEL - każdy jest unikalny i pozwala na jednoznaczną identyfikację.

Zalety 1-Wire Wady 1-Wire
Prosta instalacja Ograniczona prędkość transmisji
Niski koszt implementacji Podatność na zakłócenia elektromagnetyczne
Unikalna adresacja urządzeń Ograniczony zasięg bez dodatkowych wzmacniaczy

Jednak, jak każda technologia, 1-Wire ma również swoje ograniczenia. Jednym z nich jest stosunkowo niska prędkość transmisji danych w porównaniu do niektórych nowszych protokołów. To może być problematyczne w aplikacjach wymagających szybkiej wymiany dużych ilości informacji. Wyobraźmy sobie, że to jak próba przesłania filmu HD przez wąskie łącze internetowe - da się, ale może trwać dłużej niż byśmy chcieli.

Innym wyzwaniem jest ograniczony zasięg bez użycia dodatkowych wzmacniaczy. W praktyce oznacza to, że zastosowania 1-Wire są najbardziej efektywne w systemach o ograniczonym rozmiarze lub wymagających dodatkowej infrastruktury dla większych odległości. To jak próba krzyknąć do kogoś na drugim końcu stadionu - bez odpowiedniego wzmocnienia, nasza wiadomość może nie dotrzeć do celu.

Zastosowania 1-Wire w automatyce domowej

Technologia 1-Wire znalazła szerokie zastosowanie w dziedzinie automatyki domowej, rewolucjonizując sposób, w jaki zarządzamy naszymi domami. Wyobraźmy sobie inteligentny dom, gdzie wszystkie urządzenia komunikują się ze sobą za pomocą jednego przewodu. Brzmi jak science fiction? A jednak jest to możliwe dzięki protokołowi one wire!

W systemach inteligentnego domu, zastosowania 1-Wire obejmują kontrolę oświetlenia, zarządzanie temperaturą, monitoring wilgotności, a nawet systemy bezpieczeństwa. Dzięki unikalnej adresacji każdego urządzenia, możemy precyzyjnie kontrolować każdy aspekt naszego domu. To jak posiadanie osobistego asystenta, który dba o nasz komfort i bezpieczeństwo 24/7.

Inteligentne termostaty z wykorzystaniem 1-Wire

Jednym z najbardziej popularnych zastosowań 1-Wire w automatyce domowej są inteligentne termostaty. Dzięki precyzyjnym czujnikom temperatury, które można rozmieścić w różnych pomieszczeniach, system może dokładnie kontrolować temperaturę w całym domu. Co więcej, może to robić w sposób energooszczędny, dostosowując się do naszych codziennych rutyn.

Wyobraźmy sobie, że nasz dom "uczy się" naszych preferencji. Wie, że lubisz cieplejszą łazienkę rano, chłodniejszą sypialnię w nocy, a salon ogrzany, gdy wracasz z pracy. Wszystko to jest możliwe dzięki sieci czujników połączonych protokołem 1-Wire. To nie tylko komfort, ale także znaczne oszczędności energii!

Wykorzystanie 1-Wire w przemyśle i monitoringu

Przemysł i monitoring to kolejne obszary, gdzie technologia 1-Wire znalazła szerokie zastosowanie. W fabrykach i zakładach produkcyjnych, gdzie precyzyjne pomiary i kontrola są kluczowe, protokół ten okazuje się niezastąpiony. Wyobraźmy sobie linię produkcyjną, gdzie setki czujników monitorują temperaturę, wilgotność, ciśnienie - wszystko to za pomocą jednego przewodu!

W dziedzinie monitoringu środowiska, zastosowania 1-Wire są równie imponujące. Od stacji meteorologicznych po systemy monitorowania jakości wody - wszędzie tam, gdzie potrzebne są dokładne, rozproszone pomiary, technologia ta sprawdza się doskonale. To jak posiadanie tysiąca par oczu i uszu, które nieustannie obserwują i raportują stan naszego otoczenia.

"Technologia 1-Wire zrewolucjonizowała sposób, w jaki monitorujemy nasze procesy produkcyjne. Dzięki niej możemy w czasie rzeczywistym śledzić każdy etap produkcji, co znacząco podniosło jakość naszych produktów." - Jan Kowalski, Dyrektor ds. Produkcji w XYZ Industries

Porównanie 1-Wire z innymi protokołami komunikacyjnymi

Porównując 1-Wire z innymi protokołami komunikacyjnymi, takimi jak I2C czy SPI, zauważymy kilka kluczowych różnic. Podczas gdy I2C i SPI oferują wyższe prędkości transmisji, one wire wyróżnia się prostotą implementacji i możliwością przesyłania zasilania wraz z danymi. To jak porównanie autostrady (szybkiej, ale wymagającej) z wiejską drogą (wolniejszą, ale prostszą i bardziej wszechstronną).

Z drugiej strony, protokoły takie jak Bluetooth czy Wi-Fi oferują bezprzewodową komunikację, co może być korzystne w niektórych zastosowaniach. Jednak 1-Wire nadal pozostaje niezastąpiony w sytuacjach, gdzie liczy się niezawodność, prostota i niski koszt implementacji. To jak wybór między samochodem a rowerem - każdy ma swoje zalety, zależnie od sytuacji.

Protokół Zalety Wady
1-Wire Prostota, niski koszt, zasilanie przez dane Niższa prędkość transmisji
I2C Wyższa prędkość, popularne w elektronice Wymaga dwóch przewodów
SPI Bardzo wysoka prędkość Wymaga wielu przewodów

Implementacja 1-Wire: Sprzęt i oprogramowanie

Implementacja systemu opartego na technologii 1-Wire może wydawać się skomplikowana, ale w rzeczywistości jest dość prosta. Na poziomie sprzętowym potrzebujemy urządzenia master (często mikrokontroler), urządzeń slave (czujniki, pamięci itp.) oraz oczywiście przewodu do ich połączenia. To jak budowanie sieci kolejowej - mamy stację główną, pociągi i tory.

Od strony oprogramowania, implementacja protokołu one wire wymaga napisania odpowiednich sterowników. Na szczęście, dla wielu popularnych platform programistycznych dostępne są gotowe biblioteki, co znacznie upraszcza proces. To jak korzystanie z gotowych klocków Lego zamiast rzeźbienia każdego elementu od podstaw.

Przykładowy kod inicjalizacji urządzenia 1-Wire

Oto prosty przykład kodu w języku C, który pokazuje, jak zainicjować komunikację z urządzeniem 1-Wire:

#include #define ONE_WIRE_BUS 2 // Pin danych 1-Wire OneWire oneWire(ONE_WIRE_BUS); void setup() { Serial.begin(9600); if (oneWire.reset()) { Serial.println("Znaleziono urządzenie 1-Wire!"); } else { Serial.println("Nie znaleziono urządzenia 1-Wire."); } } void loop() { // Tutaj kod do komunikacji z urządzeniem }

Ten prosty kod pokazuje, jak łatwo można rozpocząć pracę z protokołem 1-Wire. Oczywiście, w rzeczywistych aplikacjach kod będzie bardziej rozbudowany, ale podstawowa zasada pozostaje ta sama.

Bezpieczeństwo i niezawodność systemów 1-Wire

Bezpieczeństwo i niezawodność to kluczowe aspekty każdego systemu komunikacyjnego, a 1-Wire nie jest wyjątkiem. Dzięki unikalnym adresom każdego urządzenia, protokół ten oferuje pewien poziom zabezpieczeń przed nieautoryzowanym dostępem. To jak system kluczy w hotelu - każdy pokój ma swój unikalny klucz, co utrudnia niepowołanym osobom dostęp.

Jeśli chodzi o niezawodność, one wire ma swoje mocne strony. Prostota protokołu sprawia, że jest on mniej podatny na błędy niż bardziej skomplikowane systemy. Jednak, jak w każdym systemie przewodowym, fizyczne uszkodzenie kabla może spowodować awarię całej sieci. To jak łańcuch - jest tak silny, jak jego najsłabsze ogniwo.

Przyszłość technologii 1-Wire: Trendy i innowacje

Przyszłość technologii 1-Wire rysuje się w jasnych barwach. Wraz z rosnącym zapotrzebowaniem na inteligentne, połączone systemy, zastosowania 1-Wire będą się prawdopodobnie rozszerzać. Możemy spodziewać się innowacji w zakresie zwiększania zasięgu i prędkości transmisji, co otworzy nowe możliwości dla tej technologii.

Jednym z ciekawych trendów jest integracja 1-Wire z systemami IoT (Internet of Things). Wyobraźmy sobie sieć czujników rozsianych po całym mieście, monitorujących jakość powietrza, natężenie ruchu, zużycie energii - wszystko to połączone jednym przewodem i zintegrowane z siecią internetową. To jak budowanie nerwowego systemu dla naszych miast!

Ciekawostka: Czy wiesz, że technologia 1-Wire jest wykorzystywana w niektórych systemach identyfikacji zwierząt? Mikrochipy wszczepiane pod skórę zwierząt domowych często korzystają z tego protokołu do przechowywania i odczytu informacji o zwierzęciu i jego właścicielu.

Podsumowując, technologia 1-Wire może nie być najnowszym czy najbardziej zaawansowanym protokołem komunikacyjnym, ale jej prostota, wszechstronność i niezawodność sprawiają, że nadal pozostaje ważnym narzędziem w świecie automatyki i systemów kontroli. Czy to w naszych domach, fabrykach czy miastach, one wire będzie nadal odgrywać istotną rolę w kształtowaniu naszej cyfrowej przyszłości.

Podsumowanie

Technologia 1-Wire to rewolucyjny protokół komunikacyjny, który umożliwia przesyłanie danych i zasilania przez jeden przewód. Jej prostota, niski koszt implementacji i wszechstronność sprawiają, że znajduje zastosowanie w automatyce domowej, przemyśle i monitoringu środowiska. Unikalna adresacja urządzeń zapewnia precyzyjną kontrolę i identyfikację w sieci.

Mimo pewnych ograniczeń, takich jak stosunkowo niska prędkość transmisji, 1-Wire pozostaje atrakcyjnym wyborem w wielu aplikacjach. Przyszłość tej technologii wiąże się z integracją z systemami IoT i rozwojem inteligentnych miast. Kluczowe jest zrozumienie zarówno zalet, jak i wyzwań związanych z 1-Wire, aby efektywnie wykorzystać jej potencjał w różnorodnych projektach.
