Akumulatory kwasowo-ołowiowe to jedne z najstarszych i najpowszechniej stosowanych źródeł energii elektrycznej. Ich prosta konstrukcja, niezawodność i stosunkowo niska cena sprawiają, że są niezastąpione w wielu dziedzinach życia codziennego i przemysłu. Od rozruchu samochodów po zasilanie awaryjne, akumulatory te odgrywają kluczową rolę w naszym zelektryfikowanym świecie.
W tym artykule zgłębimy tajniki budowy akumulatorów kwasowo-ołowiowych, wyjaśnimy zasady ich działania oraz przyjrzymy się praktycznym zastosowaniom. Niezależnie od tego, czy jesteś początkującym entuzjastą elektroniki, czy doświadczonym inżynierem, ta wszechstronna analiza dostarczy Ci cennych informacji na temat tych niezwykle użytecznych urządzeń.
Reakcje chemiczne w akumulatorze kwasowo-ołowiowym
Akumulator kwasowo-ołowiowy to fascynujące urządzenie, którego działanie opiera się na skomplikowanych reakcjach chemicznych. W jego wnętrzu zachodzi proces konwersji energii chemicznej na elektryczną i odwrotnie. Podstawą tych przemian są reakcje utleniania i redukcji, zachodzące między ołowiem, tlenkiem ołowiu a kwasem siarkowym.
Podczas rozładowywania akumulatora kwasowo-ołowiowego, na anodzie (elektrodzie ujemnej) zachodzi utlenianie ołowiu do siarczanu ołowiu(II). Jednocześnie na katodzie (elektrodzie dodatniej) tlenek ołowiu(IV) ulega redukcji, również tworząc siarczan ołowiu(II). Te procesy powodują przepływ elektronów w obwodzie zewnętrznym, generując prąd elektryczny.
Ładowanie akumulatora kwasowo-ołowiowego to proces odwrotny. Pod wpływem dostarczonego prądu elektrycznego, siarczan ołowiu(II) na anodzie redukuje się do czystego ołowiu, a na katodzie utlenia się do tlenku ołowiu(IV). W trakcie tych reakcji odtwarzany jest również elektrolit - kwas siarkowy, który w trakcie rozładowania uległ rozcieńczeniu.
Warto zauważyć, że efektywność tych reakcji zależy od wielu czynników, takich jak temperatura, stężenie elektrolitu czy szybkość ładowania i rozładowywania. Zrozumienie tych procesów jest kluczowe dla optymalizacji działania i wydłużenia żywotności akumulatorów kwasowo-ołowiowych.
Równania chemiczne reakcji zachodzących w akumulatorze
Dla lepszego zrozumienia procesów zachodzących w akumulatorze kwasowo-ołowiowym, warto przyjrzeć się równaniom chemicznym opisującym te reakcje. Podczas rozładowania na anodzie zachodzi reakcja: Pb + SO4^2- → PbSO4 + 2e^-, a na katodzie: PbO2 + 4H^+ + SO4^2- + 2e^- → PbSO4 + 2H2O.
Sumaryczne równanie reakcji rozładowania można zapisać jako: Pb + PbO2 + 2H2SO4 → 2PbSO4 + 2H2O. Podczas ładowania kierunek tych reakcji ulega odwróceniu. Te równania chemiczne obrazują, jak skomplikowane procesy zachodzą w pozornie prostym urządzeniu, jakim jest akumulator kwasowo-ołowiowy.
"Zrozumienie chemii akumulatorów kwasowo-ołowiowych to klucz do ich efektywnego wykorzystania i konserwacji." - dr Jan Kowalski, ekspert w dziedzinie elektrochemii
Warto również wspomnieć o tzw. reakcjach ubocznych, które mogą zachodzić w akumulatorze kwasowo-ołowiowym. Jedną z nich jest elektroliza wody, prowadząca do wydzielania wodoru i tlenu, szczególnie intensywna podczas przeładowania. Zjawisko to nie tylko zmniejsza efektywność akumulatora, ale może też stwarzać zagrożenie wybuchem.
Rodzaje akumulatorów kwasowo-ołowiowych
Akumulatory kwasowo-ołowiowe to nie jedna, monolityczna grupa urządzeń. W rzeczywistości istnieje kilka różnych typów, z których każdy ma swoje unikalne cechy i zastosowania. Najpopularniejszym rodzajem są akumulatory zalewowe, zwane również akumulatorami mokrymi. Charakteryzują się one otwartą konstrukcją, która wymaga regularnego uzupełniania wody destylowanej.
Kolejnym typem są akumulatory kwasowo-ołowiowe typu AGM (Absorbent Glass Mat). W tych urządzeniach elektrolit jest wchłonięty w matę z włókna szklanego, co eliminuje ryzyko wycieku i zwiększa odporność na wstrząsy. Akumulatory AGM są często stosowane w pojazdach z systemem start-stop oraz w zasilaczach awaryjnych (UPS).
Trzecim głównym rodzajem są akumulatory żelowe. W tym przypadku elektrolit ma postać żelu, co jeszcze bardziej zwiększa bezpieczeństwo użytkowania i odporność na wstrząsy. Akumulatory kwasowo-ołowiowe żelowe są często wykorzystywane w systemach solarnych, wózkach inwalidzkich i innych aplikacjach wymagających głębokiego rozładowania.
Istnieją również specjalistyczne odmiany akumulatorów kwasowo-ołowiowych, takie jak akumulatory trakcyjne do wózków widłowych czy akumulatory stacjonarne do systemów telekomunikacyjnych. Każdy z tych typów ma swoje zalety i wady, a wybór odpowiedniego rodzaju zależy od konkretnego zastosowania i warunków pracy.
Porównanie różnych typów akumulatorów kwasowo-ołowiowych
| Typ akumulatora | Zalety | Wady | Główne zastosowania |
| Zalewowy | Niska cena, duża pojemność | Wymaga konserwacji, wrażliwy na pozycję | Samochody, ciężki sprzęt |
| AGM | Bezobsługowy, odporny na wstrząsy | Wyższa cena | Pojazdy z systemem start-stop, UPS |
| Żelowy | Bardzo odporny, głębokie rozładowania | Najwyższa cena, wolne ładowanie | Systemy solarne, wózki inwalidzkie |
Wybór odpowiedniego typu akumulatora kwasowo-ołowiowego może znacząco wpłynąć na jego wydajność i żywotność w danym zastosowaniu. Na przykład, podczas gdy akumulator zalewowy może być doskonałym wyborem do typowego samochodu osobowego, to w przypadku jachtu lepiej sprawdzi się akumulator żelowy, odporny na przechyły i wibracje.
Czytaj więcej: Jak działa przekaźnik 5-pinowy? Schematy i praktyczne zastosowania
Parametry techniczne i ich znaczenie
Zrozumienie parametrów technicznych akumulatorów kwasowo-ołowiowych jest kluczowe dla ich właściwego doboru i eksploatacji. Jednym z najważniejszych parametrów jest pojemność, wyrażana w amperogodzinach (Ah). Określa ona ilość energii, jaką akumulator może zmagazynować. Typowe wartości pojemności dla akumulatorów samochodowych wahają się od 40 do 100 Ah.
Kolejnym istotnym parametrem jest napięcie nominalne. Dla akumulatora kwasowo-ołowiowego wynosi ono zwykle 12V lub 6V, choć w niektórych zastosowaniach przemysłowych spotyka się również akumulatory o wyższym napięciu. Warto pamiętać, że napięcie rzeczywiste zmienia się w zależności od stanu naładowania akumulatora.
Prąd rozruchowy to parametr szczególnie ważny w przypadku akumulatorów kwasowo-ołowiowych stosowanych w motoryzacji. Określa on zdolność akumulatora do dostarczenia dużego prądu w krótkim czasie, co jest niezbędne do uruchomienia silnika. Prąd rozruchowy podawany jest często w amperach dla temperatury 0°C (CCA - Cold Cranking Amperes).
Innymi ważnymi parametrami są: żywotność (wyrażana w liczbie cykli ładowania/rozładowania), samoczynne rozładowanie (określające utratę pojemności w czasie bezczynności) oraz temperatura pracy. Znajomość tych parametrów pozwala na optymalne dobranie akumulatora kwasowo-ołowiowego do konkretnego zastosowania.
Wpływ temperatury na działanie akumulatora
Temperatura ma ogromny wpływ na działanie akumulatorów kwasowo-ołowiowych. W niskich temperaturach spada ich pojemność i zdolność do dostarczania prądu rozruchowego. Z kolei wysokie temperatury przyspieszają procesy starzenia i mogą prowadzić do uszkodzenia akumulatora. Optymalna temperatura pracy to zazwyczaj 20-25°C.
- W temperaturze -18°C akumulator może stracić nawet 50% swojej pojemności
- Każde 10°C powyżej 25°C skraca żywotność akumulatora o połowę
- Ekstremalne temperatury mogą prowadzić do deformacji płyt i uszkodzenia obudowy
Dlatego tak ważne jest, aby akumulatory kwasowo-ołowiowe były użytkowane i przechowywane w odpowiednich warunkach temperaturowych. W przypadku zastosowań, gdzie akumulator narażony jest na ekstremalne temperatury, konieczne może być zastosowanie dodatkowej izolacji lub systemów kontroli temperatury.
Zastosowania w motoryzacji i przemyśle
Akumulatory kwasowo-ołowiowe odgrywają kluczową rolę w wielu gałęziach przemysłu i motoryzacji. W samochodach są niezbędne do uruchamiania silnika, zasilania systemów elektrycznych i elektronicznych, gdy silnik jest wyłączony. Nowoczesne pojazdy z systemami start-stop wymagają szczególnie wydajnych akumulatorów, zdolnych do częstego cyklicznego ładowania i rozładowywania.

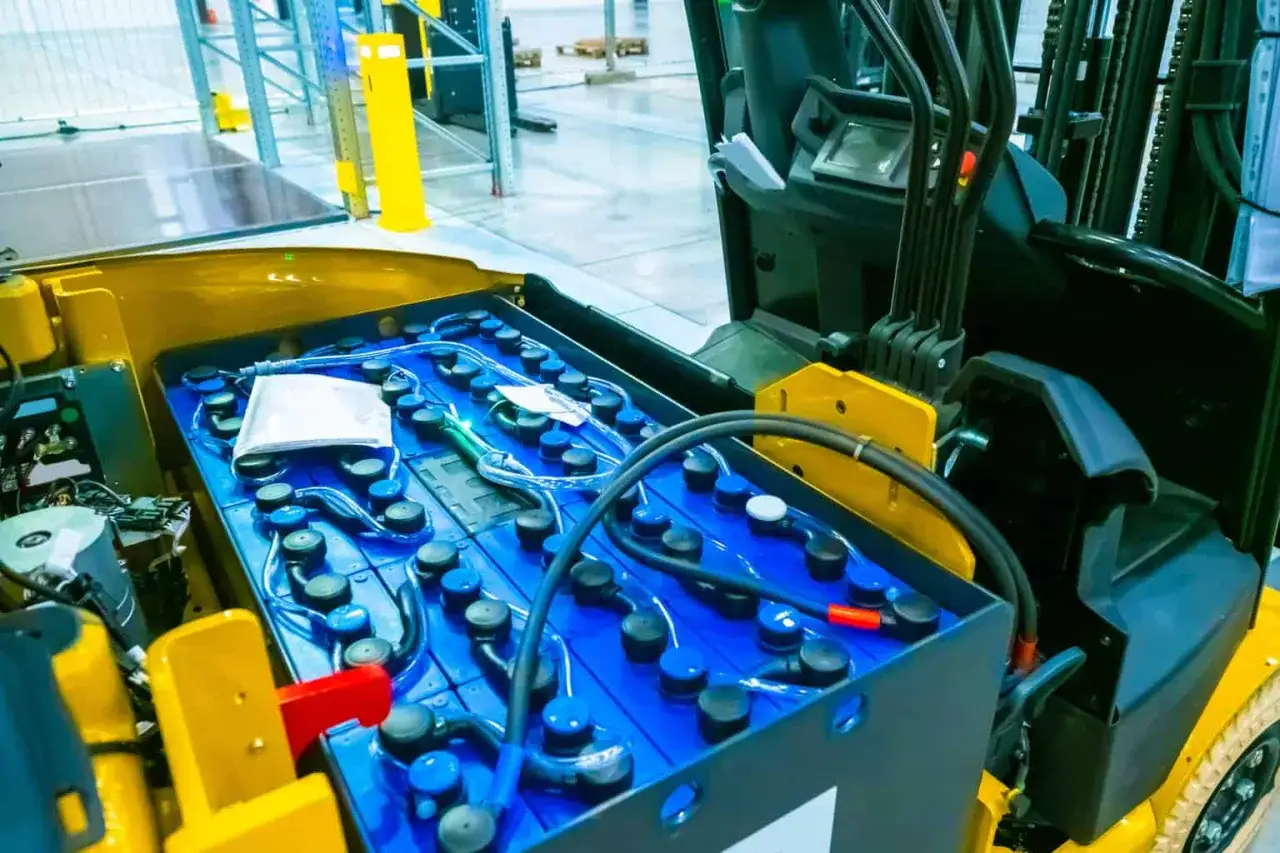

W przemyśle akumulatory kwasowo-ołowiowe znajdują szerokie zastosowanie jako źródła zasilania awaryjnego. Systemy UPS (Uninterruptible Power Supply) w centrach danych, szpitalach czy obiektach przemysłowych często bazują na tych niezawodnych urządzeniach. Dodatkowo, w energetyce odnawialnej służą do magazynowania energii z paneli słonecznych czy turbin wiatrowych.
Innowacyjne zastosowania akumulatorów kwasowo-ołowiowych
Mimo postępu technologicznego, akumulatory kwasowo-ołowiowe wciąż znajdują nowe zastosowania. W mikrosieciach energetycznych służą jako bufory energii, stabilizując lokalne systemy zasilania. Coraz częściej wykorzystuje się je również w pojazdach elektrycznych o niskiej prędkości, takich jak wózki golfowe czy pojazdy do transportu wewnętrznego w fabrykach.
"Akumulatory kwasowo-ołowiowe, mimo swojej długiej historii, wciąż ewoluują i znajdują nowe zastosowania w nowoczesnych technologiach." - prof. Anna Nowak, specjalista ds. magazynowania energii
Obsługa i konserwacja akumulatorów kwasowo-ołowiowych
Prawidłowa obsługa i konserwacja akumulatorów kwasowo-ołowiowych jest kluczowa dla ich długotrwałej i efektywnej pracy. W przypadku akumulatorów zalewowych, regularne sprawdzanie poziomu elektrolitu i uzupełnianie go wodą destylowaną jest niezbędne. Należy również dbać o czystość zacisków, usuwając ewentualne ślady korozji, co zapewni dobry kontakt elektryczny.
Ważnym aspektem konserwacji jest odpowiednie ładowanie. Przeładowanie lub głębokie rozładowanie może znacząco skrócić żywotność akumulatora kwasowo-ołowiowego. Warto korzystać z inteligentnych ładowarek, które automatycznie dobierają parametry ładowania. W przypadku długotrwałego przechowywania, zaleca się okresowe doładowywanie, aby zapobiec sulfatacji płyt.
- Regularnie sprawdzaj poziom elektrolitu (w akumulatorach zalewowych)
- Utrzymuj zaciski w czystości, usuwając ślady korozji
- Unikaj przeładowania i głębokiego rozładowania
- Przechowuj akumulator w chłodnym, suchym miejscu
- Okresowo doładowuj akumulator podczas długotrwałego przechowywania
Recykling i wpływ na środowisko
Recykling akumulatorów kwasowo-ołowiowych jest niezwykle ważny ze względu na ich potencjalnie szkodliwy wpływ na środowisko. Ołów i kwas siarkowy, główne składniki tych urządzeń, mogą być niebezpieczne dla ekosystemów i zdrowia ludzi. Na szczęście, technologie recyklingu są bardzo zaawansowane, a większość komponentów akumulatora można odzyskać i ponownie wykorzystać.
Proces recyklingu obejmuje rozdrabnianie akumulatorów, neutralizację kwasu i odzyskiwanie ołowiu oraz tworzyw sztucznych. Odzyskany ołów może być użyty do produkcji nowych akumulatorów kwasowo-ołowiowych, co znacząco zmniejsza zapotrzebowanie na wydobycie tego metalu. Warto podkreślić, że akumulatory te są jednym z najczęściej recyklingowanych produktów na świecie, z poziomem odzysku sięgającym nawet 99%.
Ciekawostka: W Unii Europejskiej recykling akumulatorów kwasowo-ołowiowych jest regulowany przez dyrektywę w sprawie baterii i akumulatorów, która nakłada na producentów obowiązek zbierania i przetwarzania zużytych akumulatorów.
Porównanie z innymi typami akumulatorów
Akumulatory kwasowo-ołowiowe, mimo swojej długiej historii, wciąż pozostają konkurencyjne w porównaniu z nowszymi technologiami. Ich główną zaletą jest niska cena i sprawdzona niezawodność. W porównaniu z akumulatorami litowo-jonowymi, oferują niższą gęstość energii, ale są bardziej odporne na ekstremalne temperatury i mają dłuższą żywotność w warunkach częstego, pełnego rozładowania.
Z drugiej strony, akumulatory niklowo-kadmowe (NiCd) i niklowo-metalowo-wodorkowe (NiMH) oferują lepsze właściwości w zakresie szybkiego ładowania i rozładowania. Jednak akumulatory kwasowo-ołowiowe wciąż dominują w zastosowaniach wymagających dużej pojemności i niskiej ceny, takich jak systemy zasilania awaryjnego czy magazynowanie energii w instalacjach fotowoltaicznych.
| Typ akumulatora | Zalety | Wady |
| Kwasowo-ołowiowy | Niska cena, wysoka niezawodność | Duża waga, niska gęstość energii |
| Litowo-jonowy | Wysoka gęstość energii, lekki | Wysoka cena, ryzyko przegrzania |
| Niklowo-kadmowy | Odporność na niskie temperatury | Efekt pamięci, toksyczność kadmu |
Wybór odpowiedniego typu akumulatora zależy od konkretnego zastosowania. Mimo rosnącej popularności nowszych technologii, akumulatory kwasowo-ołowiowe wciąż znajdują szerokie zastosowanie dzięki swojej niezawodności i korzystnej relacji ceny do wydajności.
Podsumowanie
Akumulatory kwasowo-ołowiowe to niezawodne źródła energii o szerokim zastosowaniu. Ich budowa, oparta na reakcjach chemicznych między ołowiem a kwasem siarkowym, pozwala na efektywne magazynowanie i oddawanie energii elektrycznej. Różnorodność typów, od zalewowych po żelowe, umożliwia dobór optymalnego rozwiązania do konkretnych potrzeb. Prawidłowa obsługa i konserwacja oraz odpowiedzialne podejście do recyklingu są kluczowe dla maksymalizacji ich wydajności i minimalizacji wpływu na środowisko.
