Mikroskop do lutowania: Jakie wybrać i jak prawidłowo używać?

Marek Michalski.

6 października 2024

Mikroskop do lutowania: Jakie wybrać i jak prawidłowo używać?

Mikroskop do lutowania to niezbędne narzędzie dla każdego, kto chce podnieść jakość swoich prac elektronicznych. Umożliwia precyzyjne wykonywanie połączeń na niewielkich elementach, co jest kluczowe w dzisiejszej miniaturyzacji urządzeń.

Wybór odpowiedniego mikroskopu i umiejętność jego prawidłowego użytkowania mogą znacząco wpłynąć na efektywność pracy. W tym artykule omówimy, jakie cechy warto wziąć pod uwagę przy zakupie oraz jak efektywnie korzystać z tego sprzętu, by osiągnąć najlepsze rezultaty.

Rodzaje mikroskopów do lutowania

Wybór odpowiedniego mikroskopu do lutowania jest kluczowy dla precyzyjnej pracy z elektroniką. Na rynku dostępne są różne typy urządzeń, każdy z własnymi zaletami i zastosowaniami. Przyjrzyjmy się najpopularniejszym rodzajom mikroskopów używanych w lutowaniu.

Najpowszechniejszym typem jest mikroskop stereoskopowy. Oferuje on trójwymiarowy obraz, co jest nieocenione przy manipulowaniu drobnymi elementami. Dzięki temu lutownicy mogą dokładnie ocenić głębokość i przestrzeń roboczą, co znacznie ułatwia precyzyjne pozycjonowanie lutowia.

Innym popularnym wyborem jest mikroskop cyfrowy. Te nowoczesne urządzenia łączą w sobie funkcje tradycyjnego mikroskopu z możliwościami cyfrowej obróbki obrazu. Obraz jest wyświetlany na monitorze komputera lub ekranie LCD, co pozwala na wygodną pracę nawet przez dłuższy czas. Dodatkowo, mikroskopy cyfrowe często oferują funkcje takie jak nagrywanie wideo czy robienie zdjęć, co może być przydatne w dokumentacji procesu lub szkoleniach.

Mikroskopy z ramieniem przegubowym

Warto wspomnieć o mikroskopach z ramieniem przegubowym, które są szczególnie cenione w pracach lutowniczych. Ich elastyczność pozwala na łatwe dostosowanie pozycji mikroskopu do różnych kształtów i rozmiarów lutowanych elementów. To idealne rozwiązanie dla warsztatów, gdzie pracuje się z różnorodnymi projektami.

Wskazówka: Przy wyborze mikroskopu do lutowania elektroniki, zwróć uwagę na możliwość regulacji powiększenia. Różne zadania mogą wymagać różnych poziomów szczegółowości, więc elastyczność w tym zakresie jest kluczowa dla efektywnej pracy.

Kluczowe parametry przy wyborze mikroskopu

Wybierając mikroskop do lutowania, należy zwrócić uwagę na kilka kluczowych parametrów, które wpłyną na jakość i komfort pracy. Pierwszym i najważniejszym jest powiększenie. Dla większości prac lutowniczych wystarczające jest powiększenie w zakresie od 10x do 60x. Jednak w przypadku bardzo drobnych elementów, takich jak te stosowane w smartfonach czy smartwatchach, może być potrzebne nawet 100x powiększenie.

Kolejnym istotnym parametrem jest odległość robocza. Jest to przestrzeń między obiektywem a badanym przedmiotem. Większa odległość robocza zapewnia więcej miejsca na manipulowanie narzędziami, co jest szczególnie ważne przy lutowaniu. Typowa odległość robocza dla mikroskopów do lutowania waha się od 90 do 200 mm.

Jakość optyki to kolejny kluczowy aspekt. Dobrej jakości soczewki zapewniają ostry, wyraźny obraz bez zniekształceń, co jest niezbędne do precyzyjnego lutowania. Warto zwrócić uwagę na mikroskopy z powłokami antyrefleksyjnymi, które poprawiają kontrast i redukują zmęczenie oczu podczas długotrwałej pracy.

Oświetlenie w mikroskopie do lutowania

Nie można zapomnieć o oświetleniu. Dobre oświetlenie jest kluczowe dla wyraźnego obrazu i komfortu pracy. Większość nowoczesnych mikroskopów do lutowania jest wyposażona w diody LED, które zapewniają jasne, równomierne oświetlenie. Niektóre modele oferują możliwość regulacji intensywności światła, co pozwala dostosować je do różnych rodzajów powierzchni i materiałów.

  • Powiększenie: zazwyczaj w zakresie 10x-60x, czasem do 100x dla bardzo drobnych elementów
  • Odległość robocza: od 90 do 200 mm, większa daje więcej przestrzeni do pracy
  • Jakość optyki: szukaj soczewek z powłokami antyrefleksyjnymi dla lepszego kontrastu
  • Oświetlenie: preferowane diody LED z możliwością regulacji intensywności

Czytaj więcej: Odkurzacz iLife: Recenzja i porady dotyczące najlepszego wyboru

Przygotowanie stanowiska do pracy z mikroskopem

Odpowiednie przygotowanie stanowiska pracy jest kluczowe dla efektywnego wykorzystania mikroskopu do lutowania. Zacznijmy od wyboru miejsca. Idealne stanowisko powinno być stabilne, dobrze oświetlone naturalnym światłem, ale bez bezpośredniego nasłonecznienia, które mogłoby powodować odblaski. Warto zadbać o ergonomiczne krzesło z regulacją wysokości, które pozwoli na długotrwałą pracę bez zmęczenia.

Organizacja narzędzi jest równie ważna. Wszystkie potrzebne akcesoria, takie jak lutownica, cyna, topnik czy pęsety, powinny być w zasięgu ręki, ale nie przeszkadzać w swobodnym operowaniu mikroskopem. Dobrym rozwiązaniem jest użycie organizera na narzędzia lub magnetycznej podkładki, która utrzyma metalowe elementy w porządku.

Nie można zapomnieć o odpowiedniej wentylacji. Lutowanie wiąże się z wydzielaniem oparów, które mogą być szkodliwe dla zdrowia. Instalacja wyciągu lub przynajmniej zapewnienie dobrego przepływu powietrza w pomieszczeniu jest niezbędne dla bezpieczeństwa i komfortu pracy.

Kalibracja i ustawienia mikroskopu

Przed rozpoczęciem pracy należy właściwie skalibrować mikroskop do lutowania elektroniki. Zacznij od ustawienia odpowiedniej wysokości i kąta nachylenia mikroskopu. Następnie dostosuj ostrość i powiększenie do konkretnego zadania. Pamiętaj, że nie zawsze największe powiększenie jest najlepsze - często średnie powiększenie daje lepszy ogólny widok obszaru roboczego.

Element stanowiska Zalecenia
Oświetlenie Naturalne + dodatkowe LED
Krzesło Ergonomiczne, z regulacją wysokości
Organizacja narzędzi Organizer lub magnetyczna podkładka
Wentylacja Wyciąg lub dobry przepływ powietrza

Techniki lutowania pod mikroskopem

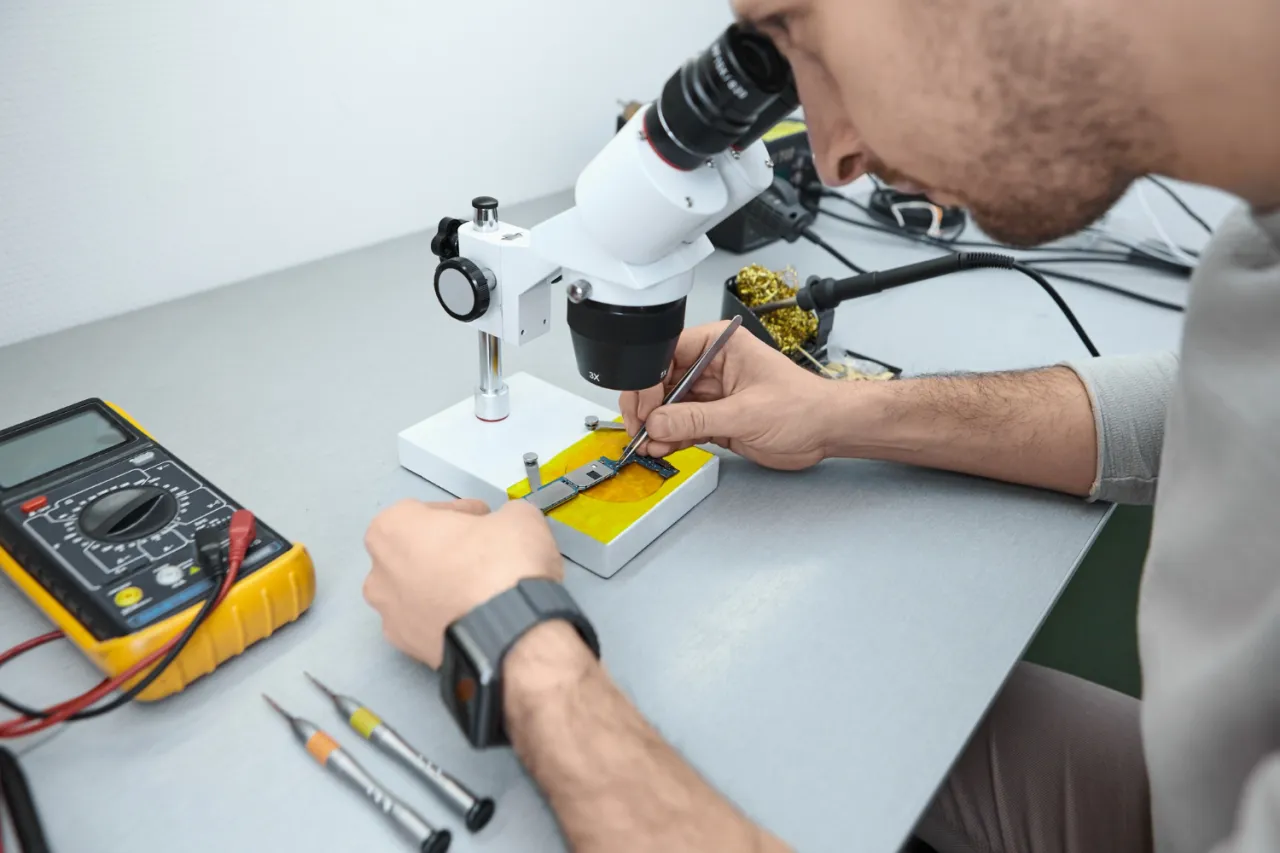

Zdjęcie Mikroskop do lutowania: Jakie wybrać i jak prawidłowo używać?

Lutowanie pod mikroskopem do lutowania wymaga specyficznych technik, które różnią się od tradycyjnego lutowania. Pierwszą zasadą jest stabilne trzymanie narzędzi. Przy dużym powiększeniu nawet najmniejsze drżenie ręki może spowodować nieprecyzyjne połączenie. Warto oprzeć nadgarstki o stabilną powierzchnię lub skorzystać z podpórek do rąk.

Kluczową techniką jest odpowiednie manipulowanie lutownicą i cyną. Zazwyczaj najlepiej jest trzymać lutownicę w dominującej ręce, a cynę w drugiej. Przy wprowadzaniu cyny do miejsca lutowania, staraj się robić to płynnym ruchem, obserwując przez mikroskop proces topienia i rozpływania się cyny.

Ważne jest również odpowiednie ustawienie ostrości mikroskopu. Podczas lutowania może być konieczne częste dostosowywanie ostrości, szczególnie gdy pracujesz z elementami o różnej wysokości. Niektóre zaawansowane mikroskopy do lutowania elektroniki oferują funkcję auto-focus, co znacznie ułatwia ten proces.

Precyzyjne pozycjonowanie elementów

Jedną z najważniejszych technik przy lutowaniu pod mikroskopem jest precyzyjne pozycjonowanie elementów. Użyj pęsety o cienkich końcówkach, aby dokładnie umieścić komponenty. Pamiętaj, że obraz w mikroskopie jest odwrócony, więc może to wymagać trochę praktyki, aby przyzwyczaić się do prawidłowego kierunku ruchu.

  • Stabilizuj ręce opierając nadgarstki o powierzchnię roboczą
  • Użyj pęsety z cienkimi końcówkami do precyzyjnego pozycjonowania
  • Dostosuj ostrość mikroskopu w miarę potrzeb podczas pracy
  • Pamiętaj o odwróconym obrazie w mikroskopie przy manipulowaniu elementami

Konserwacja i czyszczenie sprzętu

Prawidłowa konserwacja mikroskopu do lutowania jest kluczowa dla utrzymania jego optymalnej wydajności i przedłużenia żywotności. Regularne czyszczenie optyki jest szczególnie ważne. Używaj specjalnych ściereczek do czyszczenia soczewek i delikatnego środka czyszczącego przeznaczonego do optyki. Unikaj dotykania soczewek palcami, gdyż tłuszcz i brud mogą znacząco pogorszyć jakość obrazu.

Nie zapominaj o innych elementach mikroskopu. Regularnie czyść obudowę, statywy i ramiona przegubowe, aby zapobiec gromadzeniu się kurzu i zabrudzeń. Jeśli Twój mikroskop do lutowania elektroniki ma ruchome części, takie jak pokrętła regulacji ostrości czy powiększenia, warto je od czasu do czasu delikatnie nasmarować, aby zapewnić płynność działania.

Szczególną uwagę należy zwrócić na system oświetlenia. Diody LED zazwyczaj mają długą żywotność, ale warto regularnie sprawdzać ich działanie i czystość. Jeśli mikroskop jest wyposażony w wymienne żarówki, zawsze miej pod ręką zapasowe.

Przechowywanie mikroskopu

Właściwe przechowywanie mikroskopu jest równie ważne jak jego regularna konserwacja. Gdy nie jest używany, przykryj go pokrowcem przeciwkurzowym lub przechowuj w dedykowanym opakowaniu. Unikaj narażania sprzętu na ekstremalne temperatury, wilgoć czy bezpośrednie światło słoneczne, które mogą uszkodzić delikatne elementy optyczne.

Ważne: Zawsze odłączaj mikroskop od źródła zasilania przed czyszczeniem. Nigdy nie używaj agresywnych środków czyszczących, które mogłyby uszkodzić delikatne powierzchnie optyczne lub elektronikę urządzenia.

Bezpieczeństwo podczas korzystania z mikroskopu

Bezpieczeństwo podczas pracy z mikroskopem do lutowania jest niezwykle istotne. Przede wszystkim, pamiętaj o ochronie oczu. Długotrwałe wpatrywanie się w mikroskop może powodować zmęczenie wzroku. Rób regularne przerwy, stosując zasadę 20-20-20: co 20 minut, spójrz na coś oddalonego o 20 stóp (około 6 metrów) przez co najmniej 20 sekund.

Ergonomia stanowiska pracy jest równie ważna. Upewnij się, że Twoje krzesło i wysokość stołu są odpowiednio dostosowane, aby uniknąć napięcia mięśni szyi i pleców. Utrzymuj prawidłową postawę podczas pracy, unikając pochylania się nad mikroskopem przez długi czas.

Przy lutowaniu pod mikroskopem, kluczowe jest także bezpieczeństwo związane z wysoką temperaturą i oparami. Zawsze korzystaj z podstawki do lutownicy i uważaj, aby nie dotknąć gorącym grotem delikatnych części mikroskopu. Zadbaj o dobrą wentylację miejsca pracy, aby uniknąć wdychania szkodliwych oparów powstających podczas lutowania.

Ochrona przed porażeniem prądem

Pracując z elektroniką pod mikroskopem do lutowania, zawsze istnieje ryzyko porażenia prądem. Upewnij się, że wszystkie urządzenia elektryczne są prawidłowo uziemione. Używaj narzędzi z izolowanymi uchwytami i zawsze odłączaj zasilanie od naprawianych urządzeń przed rozpoczęciem pracy.

  • Stosuj zasadę 20-20-20 dla ochrony wzroku
  • Dostosuj ergonomię stanowiska pracy do długotrwałego użytkowania
  • Zapewnij dobrą wentylację do odprowadzania oparów lutowniczych
  • Używaj narzędzi z izolacją i pracuj na odłączonych od zasilania urządzeniach

Pamiętaj, że bezpieczeństwo podczas pracy z mikroskopem do lutowania elektroniki to nie tylko kwestia odpowiedniego sprzętu, ale także świadomości i dobrych nawyków. Regularne szkolenia i aktualizacja wiedzy na temat bezpiecznych praktyk w elektronice są nieocenione dla każdego, kto regularnie korzysta z tego typu sprzętu.

Podsumowanie

Wybór odpowiedniego mikroskopu do lutowania jest kluczowy dla precyzyjnej pracy z elektroniką. Należy zwrócić uwagę na powiększenie, odległość roboczą, jakość optyki i oświetlenie. Prawidłowe przygotowanie stanowiska pracy, w tym ergonomia i organizacja narzędzi, znacząco wpływa na efektywność.

Techniki lutowania pod mikroskopem wymagają praktyki i cierpliwości. Regularna konserwacja sprzętu i przestrzeganie zasad bezpieczeństwa są niezbędne. Pamiętając o ochronie wzroku, ergonomii i właściwej wentylacji, można znacznie poprawić jakość i komfort pracy z mikroskopem do lutowania.
